GIỚI THIỆU
Rượu màu đen yếu (WBL) từ các máy rửa cổ màu nâu thường ở mức 13-18% TS.Hầu hết hàm lượng nước này phải được làm bay hơi để tạo ra vật liệu có chất rắn đủ cao để hỗ trợ quá trình đốt cháy hiệu quả trong lò hơi thu hồi, thường là từ 65% đến 80% TS.
Trong quá trình bay hơi đến mức chất rắn này, các thành phần dễ bay hơi khác nhau (các hợp chất lưu huỳnh, metanol, v.v.) được giải phóng khỏi rượu và phải được tách ra khỏi chất ngưng tụ để cho phép tái sử dụng trong sợi xơ và tái sơn.Từ quan điểm này, nhà máy bay hơi thực sự đóng vai trò như một "nhà máy sản xuất nước" trong nhà máy.Rượu đen cũng chứa một phần đáng kể các hợp chất vô cơ, trong quá trình bay hơi, đạt đến giới hạn hòa tan và có thể đóng cặn trên bề mặt truyền nhiệt của thiết bị bay hơi làm hạn chế đáng kể công suất hoạt động của nhà máy bay hơi và của toàn bộ đảo thu hồi.
Thành phần phức tạp vốn có của rượu đen chuyển thành một số yêu cầu thiết kế phụ thuộc lẫn nhau cho các thiết bị bay hơi:
Nhà máy bốc hơi phải truyền nhiệt hiệu quả cho quá trình bay hơi của rượu đen.
Nó phải làm như vậy đồng thời tránh tạo cặn trên bề mặt truyền nhiệt.
Nhà máy bay hơi cũng phải sản xuất đủ các phần cô đặc sạch để đáp ứng nhu cầu của nhà máy bột giấy và khu vực tái đóng cặn, do đó làm giảm đáng kể lượng nước ngọt của nhà máy.
Các thành phần dễ bay hơi và NCG phải được loại bỏ và điều hòa để xử lý an toàn thông qua đốt.
Ứng dụng Công nghệ MVR:
Khi nồng độ của chất lỏng bay hơi được nâng lên và nhiệt độ sôi của nó được nâng lên trong một giới hạn nhất định, ví dụ, khi nồng độ của chất lỏng đen bay hơi dưới 20%, nhiệt độ sôi được nâng lên không quá 1,5 ℃.
Nó được sử dụng trong các khu vực hoặc xí nghiệp có giá điện rẻ và năng lượng nhiệt đắt.
2. Ứng dụng công nghệ bốc hơi rượu đen của bột giấy
Lấy ví dụ về sự bay hơi của dịch đen từ bột rơm lúa mì, quá trình bay hơi kết hợp của công nghệ MVR và bay hơi đa hiệu ứng được so sánh với quá trình bay hơi đa hiệu ứng.Cac chi tiêt như sau.
2.1 các thông số chính và sơ đồ bay hơi

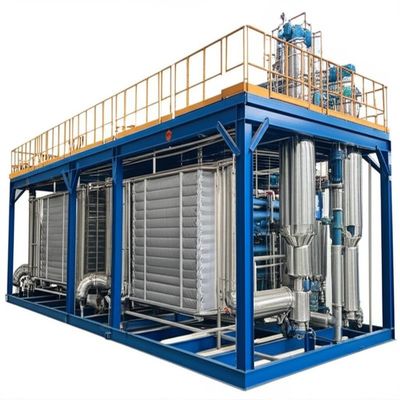

Kết quả cho thấy tốc độ dòng của dung dịch đen loãng là 128,6t / h, nhiệt độ của dung dịch đen loãng là 70 ℃, nồng độ của dung dịch đen loãng là 10%, nồng độ của dung dịch đen đậm đặc là 45%, và độ bay hơi nước là 100t / h.Quá trình bay hơi đa hiệu ứng là trạm bốc hơi 5 hiệu ứng, và quá trình bay hơi kết hợp là cô đặc trước MVR + trạm bốc hơi 5 hiệu ứng.
bài báo | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
Nồng độ đến (%) | 10 | 10 | 20 | |
Nồng độ ngoài (%) | 45 | 20 | 45 | |
Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
Vùng ngưng tụ (㎡) | 800 | / | 300 | |
Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
Điện (kWh / h) | 500 | 1600 | 180 | |
Nước (t / h) | 900 | / | 350 | |
Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
RMBx10000 / ngày | 10,8 | 6.2 | ||
RMBx10000 / năm (340 ngày) | 3672 | 2115 |
