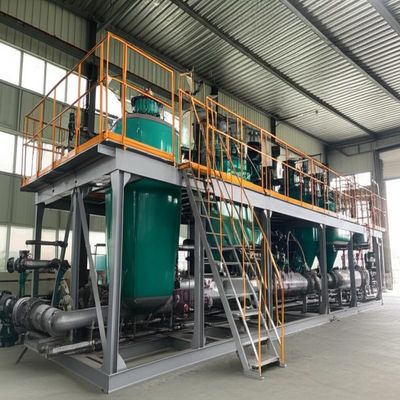

Thiết bị bay hơi màng mỏng đa hiệu ứng với kết tinh chân không cho nước thải (Ngành giấy & muối)
Một MEE có thể tháo rời, được lắp trên khung, được thiết kế để cô đặc nước ô nhiễm và thu hồi muối. Hệ thống áp dụng bốc hơi màng mỏng trên nhiều hiệu ứng dưới chân không, sau đó là kết tinh chân không, mang lại mức tiêu thụ hơi nước thấp, diện tích nhỏ gọn và hoạt động liên tục, ổn định.

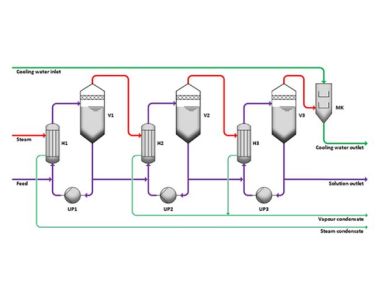

Mô tả quy trình — Ví dụ về nguyên tắc dòng chảy song song
Nguồn cấp đi vào mạch thiết bị bay hơi hiệu ứng thứ nhất, trộn với dung dịch tuần hoàn và được gia nhiệt bằng hơi nước trực tiếp trong bộ gia nhiệt H. Trong thiết bị bay hơi V1, nước bốc hơi trong khi dung dịch đạt đến nhiệt độ sôi. Dung dịch cô đặc một phần sau đó chảy đến hiệu ứng thứ hai, hoạt động ở nhiệt độ và áp suất thấp hơn. Hơi từ hiệu ứng thứ nhất đóng vai trò là môi trường gia nhiệt cho hiệu ứng thứ hai. Việc tái sử dụng hơi theo giai đoạn này tiếp tục trên các hiệu ứng, tùy thuộc vào độ tăng điểm sôi và các ràng buộc vận hành, tối đa hóa hiệu quả nhiệt và giảm thiểu nhu cầu tiện ích.
Cấu trúc
Một dây chuyền màng mỏng đa hiệu ứng điển hình bao gồm bộ gia nhiệt và bộ tách, bộ gia nhiệt sơ bộ, bình ngưng, hệ thống chân không, bơm cấp/tuần hoàn/xả/nước ngưng, đường ống & van kết nối, và thiết bị đo (đồng hồ đo chân không, nhiệt kế, đồng hồ đo áp suất, đồng hồ đo lưu lượng, mức và độ dẫn điện khi cần thiết). Các phần được gắn trên khung cho phép tháo dỡ và bảo trì mà không cần ngừng hoạt động lâu.
Đặc điểm chính
- Tốc độ bay hơi: 500 kg/h đến 80 t/h (phạm vi tiêu chuẩn).
- Vật liệu: Thép không gỉ SS304 hoặc SS316L.
- Hoạt động chân không kín: Bay hơi nhanh ở nhiệt độ thấp với thời gian lưu ngắn.
- Nội thất vệ sinh: Ống liền mạch được đánh bóng gương làm giảm đóng cặn và dễ dàng CIP.
- Nhiệt độ bay hơi thấp: Tái cảm ứng tùy chọn của hơi thứ cấp (ví dụ: bơm áp suất nóng dạng phun) cải thiện việc sử dụng nhiệt và giảm sự tiếp xúc nhiệt của sản phẩm.
- Tỷ lệ cô đặc cao: Động lực học chất lỏng màng mỏng xử lý độ nhớt cao hơn, chống bám cặn và cho phép thời gian cô đặc ngắn.
- Tự động hóa: PLC/HMI với các khóa liên động và ghi dữ liệu; vận hành dựa trên công thức.
- Tính linh hoạt của quy trình: Các chuỗi có thể cấu hình để phù hợp với hóa chất cấp liệu, BPE và tiện ích của khách hàng; TVR/MVR có thể được tích hợp nếu cần.
Tiết kiệm hơi nước
Mỗi hiệu ứng bổ sung tái sử dụng hơi của hiệu ứng trước đó làm nguồn nhiệt—giảm mạnh lượng hơi nước tươi trên mỗi kg bay hơi.
Kết tinh chân không
Hình thành tinh thể ổn định và nước ngưng sạch hơn để tái sử dụng hoặc xả thải tuân thủ.
Dạng mô-đun & Dễ bảo trì
Các mô-đun có thể tháo rời và đường ống dễ tiếp cận làm giảm thời gian ngừng hoạt động và đơn giản hóa việc đại tu.
Ứng dụng
Được thiết kế cho nước thải sản xuất giấy, nước muối sản xuất muối, và một loạt các loại nước thải công nghiệp trong hóa chất, dược phẩm, dệt/nhuộm, nhà máy bia, thực phẩm & đồ uống và xử lý trước ZLD. Cô đặc nước thải RO khử muối và thu hồi tài nguyên cũng được hỗ trợ.
Thiết bị bay hơi màng mỏng ba hiệu ứng điển hình — Thông số kỹ thuật & Thông số kỹ thuật
| Thông số / Thông số kỹ thuật |
HP-3.0 |
HP-4.5 |
HP-6.0 |
HP-9.0 |
HP-12.0 |
HP-15 |
HP-20 |
HP-24 |
HP-30 |
HP-50 |
| Công suất bay hơi (kg/giờ) |
3000 |
4500 |
6000 |
9000 |
12000 |
15000 |
20000 |
24000 |
30000 |
50000 |
| Tiêu thụ hơi nước thô (kg/giờ) |
900 |
1350 |
1800 |
2700 |
3600 |
4500 |
4500 |
7200 |
9000 |
15000 |
| Mức độ chân không của mỗi hiệu ứng |
Hiệu ứng thứ nhất |
0 |
|
Hiệu ứng thứ hai |
448 |
| (mmHg) |
Hiệu ứng thứ ba |
640 |
| Nhiệt độ bay hơi của mỗi hiệu ứng |
Hiệu ứng thứ nhất |
99 |
|
Hiệu ứng thứ hai |
76 |
|
Hiệu ứng thứ ba |
53 |
| Áp suất hơi nước để bay hơi (MPa) |
0,6–1,0 (Áp suất tuyệt đối) |
| Hàm lượng chất rắn trong nguyên liệu (%) |
6–7 (ví dụ) |
| Hàm lượng chất rắn đầu ra (%) |
42–48 (ví dụ) |
Ghi chú vận hành
- Số lượng hiệu ứng và nhiệm vụ được điều chỉnh để đáp ứng mục tiêu tiết kiệm hơi nước và chất lượng nước ngưng.
- Mức chân không và ΔT được đặt theo BPE cấp liệu và xu hướng đóng cặn.
- Các mô-đun TVR/MVR tùy chọn có thể được tích hợp để tái sử dụng thêm hơi thứ cấp.

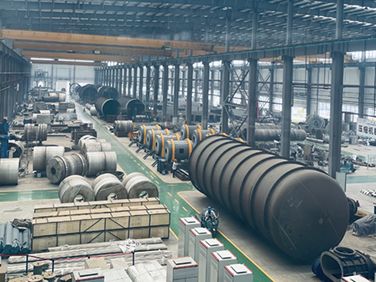

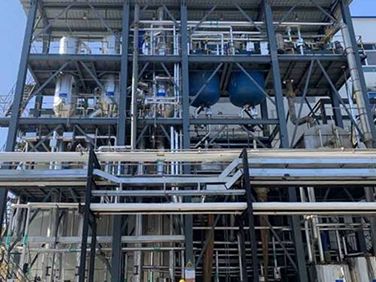

Địa điểm sản xuất của chúng tôi
