Thiết bị bốc hơi đa hiệu ứng màng mỏng cho xử lý nước thải
Một hệ thống MEE màng mỏng dạng mô-đun để cô đặc nước thải công nghiệp và cho phép kết tinh chân không hoặc tái sử dụng nước. Tối ưu hóa cho hiệu quả sử dụng hơi nước, diện tích nhỏ và vận hành liên tục, tự động trong nước thải sản xuất giấy, nước muối sản xuất muối và các dòng công nghiệp đa dạng.
Tiện ích thấp hơn
Mỗi hiệu ứng tái sử dụng hơi từ hiệu ứng trước đó làm môi trường gia nhiệt, giảm đáng kể lượng hơi nước tươi trên mỗi kg nước bốc hơi.
Vận hành sạch
Vận hành chân không, kín với ống được đánh bóng gương giúp giảm thiểu đóng cặn và đơn giản hóa CIP.
Dạng mô-đun & Dễ bảo trì
Các phần chân đế và đường ống dễ tiếp cận rút ngắn thời gian lắp đặt và bảo trì.

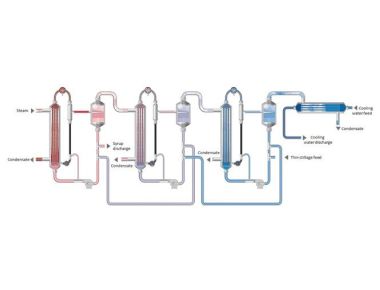

Mô tả quy trình — Ví dụ dòng chảy song song
Nguồn cấp vào mạch hiệu ứng thứ nhất, trộn với dịch tuần hoàn và được gia nhiệt bằng hơi nước trực tiếp trong bộ gia nhiệt H. Trong thiết bị bốc hơi V1, hơi nước bốc hơi ở điểm sôi của nó. Sau đó, dịch lỏng đi đến hiệu ứng thứ hai có áp suất thấp hơn, nơi hơi của hiệu ứng thứ nhất trở thành nguồn nhiệt. Việc tái sử dụng theo giai đoạn này tiếp tục trên các hiệu ứng, được định cỡ theo độ tăng điểm sôi, ΔT cho phép và công suất — tối đa hóa hiệu quả nhiệt và giảm thiểu OPEX.
Cấu trúc
Bộ gia nhiệt & thiết bị phân tách hiệu ứng thứ nhất/thứ hai/thứ ba, ô tô, bình ngưng, ô tô, ô tô, và đầy đủ thiết bị đo (chân không, nhiệt độ, áp suất, lưu lượng, mức). Các mô-đun TVR hoặc MVR tùy chọn có thể tái sử dụng thêm hơi thứ cấp.Đặc điểm chính
Tốc độ bốc hơi:
- 500 kg/h đến 80 tấn/h.Vật liệu:
- SS304 hoặc SS316L (khác theo yêu cầu).Vận hành chân không, nhiệt độ thấp:
- Thời gian lưu ngắn; nhẹ nhàng với các thành phần nhạy cảm với nhiệt.Nội thất vệ sinh:
- Ống liền mạch được đánh bóng gương làm giảm đóng cặn; dễ dàng CIP.Tỷ lệ cô đặc cao:
- Động lực học màng mỏng xử lý nguồn cấp nhớt; thời gian cô đặc ngắn.Tự động hóa:
- PLC/HMI, liên khóa, xu hướng, điều khiển công thức.Tuyến quy trình tùy chỉnh:
- Được cấu hình theo hóa chất nguồn cấp, BPE và tiện ích của khách hàng.Ứng dụng
Cô đặc và tái sử dụng nước thải trong
sản xuất giấy, ô tô, ô tô, ô tô, ô tô, ô tô; cô đặc nước thải RO; thu hồi muối thông qua kết tinh chân không; xử lý trước ZLD.Thiết bị bốc hơi màng mỏng ba hiệu ứng điển hình — Thông số kỹ thuật & Thông số kỹ thuật
Thông số / Thông số kỹ thuật
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Công suất bốc hơi (kg/giờ) |
|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Mức độ chân không của mỗi hiệu ứng | 24000 | 30000 | 50000 | Tiêu thụ hơi nước thô (kg/giờ) |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Mức độ chân không của mỗi hiệu ứng |
| Hiệu ứng thứ nhất | 99 | Hiệu ứng thứ hai |
| 76 | (mmHg) |
| Hiệu ứng thứ ba | 53 | Nhiệt độ bốc hơi của mỗi hiệu ứng |
| Hiệu ứng thứ nhất | 99 | Hiệu ứng thứ hai |
| 76 | Hiệu ứng thứ ba |
| 53 | Áp suất hơi để bốc hơi (MPa) |
| 0.6–1.0 (Áp suất tuyệt đối) | Hàm lượng chất rắn trong nguồn cấp (%) |
| 6–7 (ví dụ) | Hàm lượng chất rắn đầu ra (%) |
| 42–48 (ví dụ) | So sánh hiệu suất cho các thiết bị bốc hơi khác nhau |
Mục
| Thiết bị bốc hơi một hiệu ứng | Thiết bị bốc hơi đa hiệu ứng | Thiết bị bốc hơi TVR | Thiết bị bốc hơi MVR | Tiêu thụ năng lượng |
|---|
| Tiêu thụ năng lượng cao hơn nhiều so với các loại khác; về lý thuyết, 1 tấn nước tiêu thụ 1 tấn hơi nước. | Tiết kiệm năng lượng tương đối so với hiệu ứng đơn. | Dựa trên đa hiệu ứng truyền thống với một hiệu ứng nữa được thêm vào; yêu cầu hơi nước áp suất cao hơn để vận hành. | Tùy chọn tiết kiệm năng lượng nhất cho thiết bị bốc hơi nói chung, nhưng yêu cầu ~10–40 kW điện cho máy nén. | Diện tích sàn |
| Nhỏ | Nguồn năng lượng | Nhỏ | Nhỏ | Nguồn năng lượng |
| Hơi nước & điện; cần mạng lưới đường ống hơi nước và nồi hơi. | Hơi nước & điện; cần mạng lưới đường ống hơi nước và hơi nước áp suất cao. | Hơi nước & điện; cần mạng lưới đường ống hơi nước và hơi nước áp suất cao. | Chạy bằng điện; không cần mạng lưới hơi nước lớn, hệ thống tuần hoàn khép kín. | Tự động hóa |
| Bán tự động | Vận hành hoàn toàn tự động, bốc hơi liên tục | Biểu đồ nguyên lý làm việc | Biểu đồ nguyên lý làm việc | Biểu đồ nguyên lý làm việc |

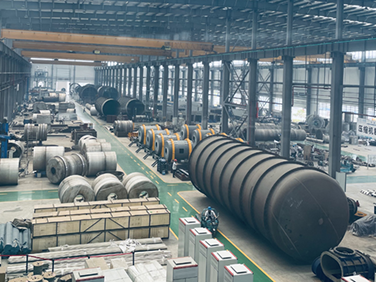

Địa điểm sản xuất của chúng tôi
