Dễ vận hành Thiết bị bay hơi MVR đa hiệu ứng cho nước thải dược phẩm Natri clorua
Mô tả quy trình - Ví dụ Nguyên tắc dòng chảy song song
Dung dịch đi vào mạch thiết bị bay hơi của giai đoạn đầu tiên.Tại đây nó trộn với dung dịch tuần hoàn và được đun nóng trong lò H với hơi nước.Trong thiết bị bay hơi V1, dung môi (nước) bay hơi trong khi làm lạnh dung dịch đến nhiệt độ sôi.Sau đó dung dịch chảy sang giai đoạn thứ hai, được vận hành dưới áp suất giảm và do đó ở nhiệt độ thấp hơn.Hơi sinh ra trong giai đoạn đầu tiên được sử dụng làm môi trường gia nhiệt để làm bay hơi dung dịch trong giai đoạn thứ hai.Quá trình này có thể được lặp lại nhiều lần tùy thuộc vào độ cao điểm sôi của dung dịch và điều kiện khung hiện có.Hơi của giai đoạn cuối được ngưng tụ qua nước làm mát.Nếu muối sẽ được kết tinh trong nhà máy, sự bay hơi tiếp tục sẽ làm cô đặc dung dịch đến mức hình thành các tinh thể.Nếu muốn, các tinh thể trong huyền phù sau đó có thể được tách ra khỏi dung dịch và làm khô.
Kết cấu
Thiết bị bay hơi dạng màng rơi nhiều hiệu ứng bao gồm bộ tách (hiệu ứng thứ nhất, hiệu ứng thứ hai, hiệu ứng thứ ba) và thiết bị bay hơi và bộ gia nhiệt sơ bộ, bình ngưng và bơm chân không, bơm cấp liệu, bơm tuần hoàn, bơm xả, bơm nước ngưng tụ, đường ống và phụ kiện , v.v ... Nó được trang bị đồng hồ đo chân không, nhiệt kế, đồng hồ đo áp suất, v.v.
Đặc tính
1. Công suất bay hơi: Từ 500Kg / h đến 80T / h
2. Chất liệu: Thép không gỉ 304 hoặc Thép không gỉ 316L;
3. Quy trình khép kín hoàn toàn, bay hơi nhanh và nhiệt độ thấp;
4. Bên trong đường ống được đánh bóng gương đường ống vệ sinh liền mạch, vì vậy vật liệu không dễ dàng để dán lên đường ống.Thật dễ dàng để làm sạch;
5. Nhiệt độ bay hơi thấp: một phần hơi thứ cấp có thể được hít vào lò sưởi tác dụng đơn thông qua bơm áp suất nóng kiểu phun.Điều này sẽ tận dụng tối đa nhiệt và nhiệt độ bay hơi thấp.
6. Tỷ lệ cô đặc lớn: áp dụng bay hơi dạng màng rơi, làm cho vật liệu lỏng có độ nhớt lớn hơn, dễ chảy và bay hơi, khó đóng cặn, thời gian cô đặc ngắn.
7. Thiết bị này có thể thực hiện sản xuất tự động, quản lý hệ thống trí tuệ.
8. Có thể được thiết kế thành các quy trình công nghệ khác nhau theo các đặc tính khác nhau của vật liệu và yêu cầu của người sử dụng khác nhau.
Đơn xin
Thiết bị bay hơi nhiều hiệu ứng được sử dụng rộng rãi trong các lĩnh vực sau theo yêu cầu.
Xử lý nước thải: Các ngành công nghiệp như hóa chất, dược phẩm, dệt, nhuộm, nhà máy bia, ô tô, sữa, công nghiệp thực phẩm, v.v., tạo ra các chất thải quá trình gây hại cho môi trường.Những chất thải này thường bao gồm nước với một lượng lớn và chất thải (chất gây ô nhiễm).Bằng cách làm bay hơi nước từ đầu ra bằng hệ thống MEE dẫn đến việc tái chế nước.
Khử muối: Loại bỏ RO (Thẩm thấu ngược) có một lượng nước rất lớn.Với MEE, nước có thể được tái chế.
Công nghiệp Hóa chất / Công nghiệp Dược phẩm: Để sản xuất sản phẩm, cần có nồng độ mong muốn hoặc nguyên liệu mong muốn cần được tách riêng.Sử dụng hệ thống MEE nồng độ mong muốn đạt được.
Ngành sữa: Sữa có thể được tập trung trong hệ thống MEE.
Công nghiệp Đường: Nước mía có thể được cô đặc bằng hệ thống MEE.
Các ngành công nghiệp thực phẩm: Cô đặc nước cà chua, Xúc xích, Cô đặc nước trái cây có thể được thực hiện trong hệ thống MEE.
Ưu điểm: Có thể thực hiện bay hơi với nguồn nhiệt tiêu thụ thấp.
Thông số kỹ thuật và thông số kỹ thuật của thiết bị bay hơi màng rơi ba hiệu ứng điển hình:
Tham số/ Thông số kỹ thuật |
HP-3.0 | HP-4,5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Bay hơi công suất (kg / giờ) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Tiêu thụ về hơi nước thô (kg / giờ) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Độ chân không của mỗi hiệu ứng |
Ngày thứ nhất Tác dụng |
0 | |||||||||
Thứ hai Tác dụng |
448 | ||||||||||
(mmHg) |
Ngày thứ ba Tác dụng |
640 | |||||||||
Nhiệt độ bay hơi của mỗi hiệu ứng |
Ngày thứ nhất Tác dụng |
99 | |||||||||
Thứ hai Tác dụng |
76 | ||||||||||
Ngày thứ ba Tác dụng |
53 | ||||||||||
Áp suất hơi cho bay hơi (MPa) |
0,6-1,0 (Áp suất tuyệt đối) | ||||||||||
Hàm lượng rắn trong nguồn cấp dữ liệu (%) | 6-7 (Ví dụ về cùi bắp) | ||||||||||
Đầu ra nội dung rắn (%) | 42-48 (Ví dụ về cùi bắp) |

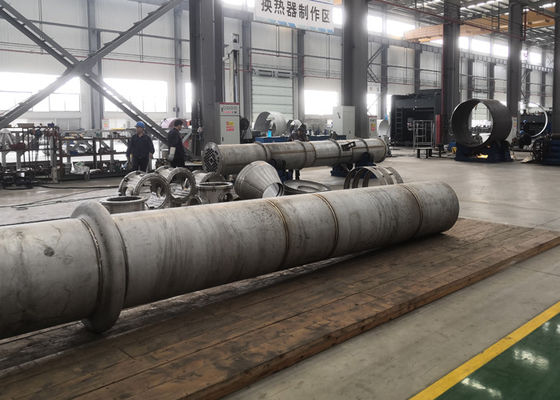

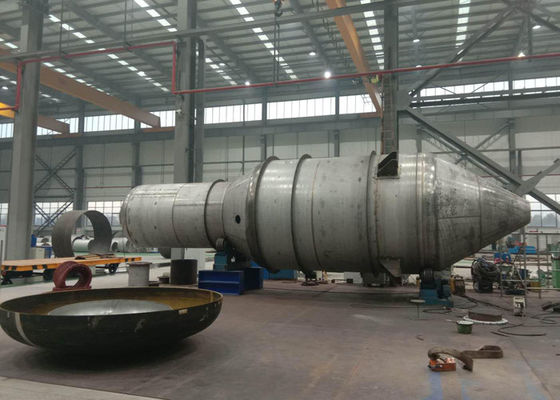

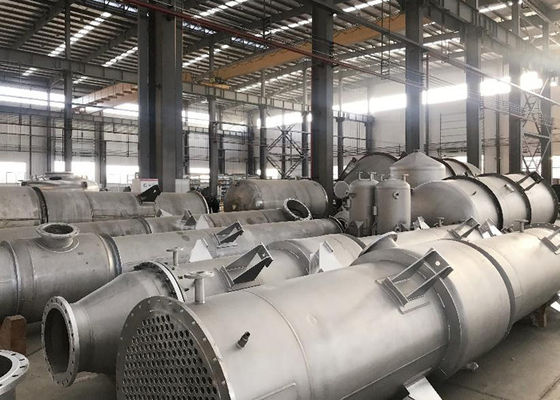

Địa điểm sản xuất của chúng tôi
