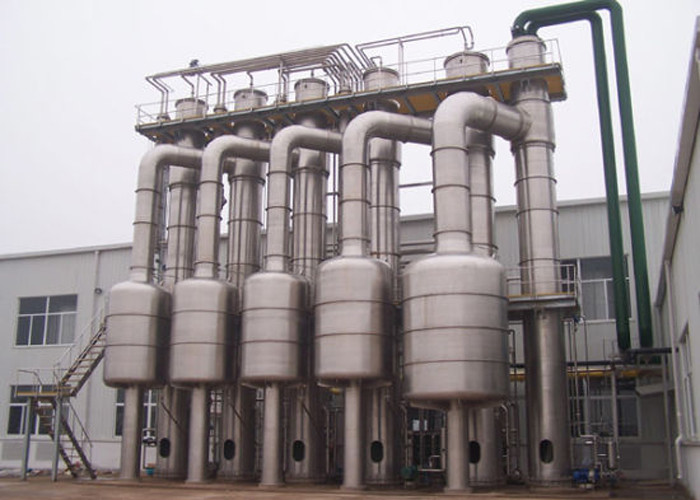

Thiết bị bay hơi màng rơi đa hiệu ứng bằng thép không gỉ cho dược phẩm

Thiết bị bay hơi màng rơi đa hiệu ứng bằng thép không gỉ tùy chỉnh để xử lý nước thải dược phẩm

Thiết bị bay hơi nhiều hiệu ứng

Các thiết bị bay hơi đa hiệu ứng tối đa hóa khả năng tiết kiệm hơi nước vì hơi tạo ra từ hiệu ứng này được sử dụng để dẫn động tác động khác.Loại hệ thống đa hiệu ứng này là hoàn hảo cho các ứng dụng cấp liệu liên tục, vì chất lỏng được giảm dần trong mỗi hiệu ứng để xả nồng độ cuối cùng.Thiết kế thiết bị bay hơi, dựa trên các công nghệ đã được cấp bằng sáng chế, là lý tưởng cho các hệ thống đa hiệu ứng, vì mỗi hiệu ứng có thể được tối ưu hóa cho cả điều kiện chức năng hơi và chất lỏng để đạt được sự bay hơi tối ưu.Khả năng này, cùng với thiết kế hệ thống hoàn chỉnh của chúng tôi, cho phép chúng tôi dẫn đầu thị trường về hiệu quả và độ tin cậy.

Đặc điểm cấu trúc và hiệu suất

Thiết bị bay hơi bao gồm một buồng gia nhiệt và một buồng tách hơi - lỏng.Thiết bị bay hơi bao gồm nhiều hơn hai thiết bị bay hơi, bơm nhiệt, bơm đầu vào và đầu ra của mỗi hiệu ứng, thiết bị chân không, thiết bị phát hiện, đường ống và van.Buồng gia nhiệt chủ yếu bao gồm vỏ, thiết bị phân phối bó ống và ống nối, trong khi buồng tách hơi-lỏng chủ yếu bao gồm vỏ và bộ phận phun bọt.

một.Thiết bị có thể áp dụng phương pháp cấp liệu liên tục xuôi dòng, hoặc phương pháp cấp liệu ngược dòng hoặc hỗn hợp.Hướng chảy của dung dịch giống như hướng của hơi nước gia nhiệt, và nguyên liệu thô được làm nóng sơ bộ đến điểm sôi trước khi bước vào hiệu ứng đầu tiên.Vì điểm sôi của dung dịch trước tác dụng cao hơn của dung dịch sau tác dụng, vật liệu sẽ trở nên quá nhiệt và tự bay hơi khi đi vào dung dịch sau tác dụng.Trong khi đó, một phần của chất ngưng tụ trước hiệu ứng cũng có thể tự bay hơi khi đi vào dung dịch sau hiệu ứng, do đó có thể tạo ra nhiều hơi thứ cấp hơn.Trong cho ăn ngược dòng, nguyên liệu thô được nạp vào bởi tác động thứ ba và thải ra bởi tác động thứ nhất sau tác động thứ hai.Khi trộn và cho ăn, nguyên liệu thô được đưa vào bởi tác động thứ ba và thải ra ngoài bởi tác động thứ hai sau tác động thứ nhất.

NS.Với sự trợ giúp của nén đoạn nhiệt, nhiệt độ bão hòa của một số hơi nước sơ cấp và thứ cấp trong máy bơm nhiệt tia hơi nước tăng lên, sau đó quay trở lại buồng đốt nóng sơ cấp dưới dạng hơi nước nóng, để cải thiện tính kinh tế của hơi nước.

C.Bộ phân phối tĩnh làm cho vật liệu chảy đều và hiệu quả trong thành trong của ống sau khi đi vào ống cấp liệu từ đỉnh của buồng gia nhiệt, do đó hệ số truyền nhiệt được cải thiện đáng kể.Đồng thời, có thể bỏ qua tổn thất nhiệt độ do đầu tĩnh của cột chất lỏng gây ra, do đó chênh lệch nhiệt độ hiệu dụng của thiết bị bay hơi màng rơi là lớn trong cùng điều kiện.

NS.Thời gian lưu lại của dung dịch trong thiết bị bay hơi ngắn, vì vậy nó đặc biệt thích hợp cho quá trình bay hơi của các vật liệu nhạy cảm với nhiệt.

Nó được sử dụng ở đâu, ứng dụng của Hệ thống bay hơi đa hiệu ứng?

Công nghiệp thực phẩm, Xử lý nước thải, Cô đặc và Kết tinh.

Bộ phận cấu thành của Thiết bị bay hơi MEE này là gì?

Bộ trao đổi nhiệt, bơm tuần hoàn, tách, bình ngưng, bơm chuyển, bơm ngưng tụ, bơm chân không, nền tảng vận hành, hệ thống điều khiển.

Các biến thể

Tăng số công đoạn để giảm tiêu thụ hơi nước.

Có hoặc không có tách muối.

Các khái niệm gia nhiệt sơ bộ khác nhau.

Sự ngưng tụ hơi của hơi của công đoạn cuối cùng trong thiết bị trộn hoặc thiết bị ngưng tụ bề mặt.

Đưa dung dịch bay hơi vào giai đoạn đầu (dòng song song) hoặc vào giai đoạn cuối (dòng ngược).Theo đó, chất cô đặc được thải ra lạnh (dòng song song) hoặc nóng (dòng ngược) từ nhà máy.

Thông số kỹ thuật của thiết bị bay hơi màng rơi

Bản vẽ nguyên lý làm việc

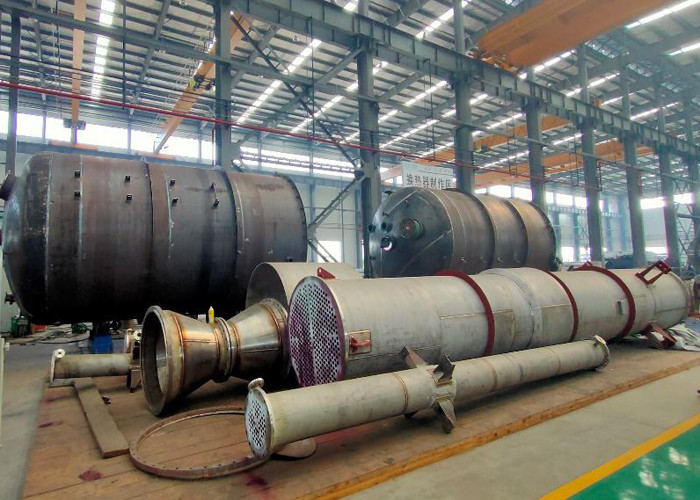

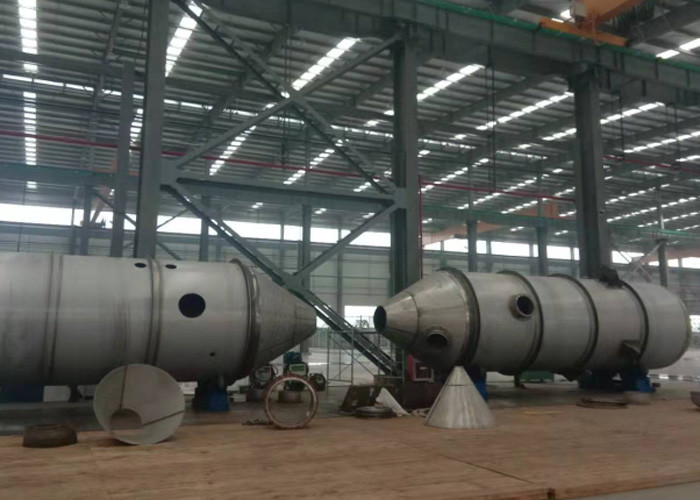

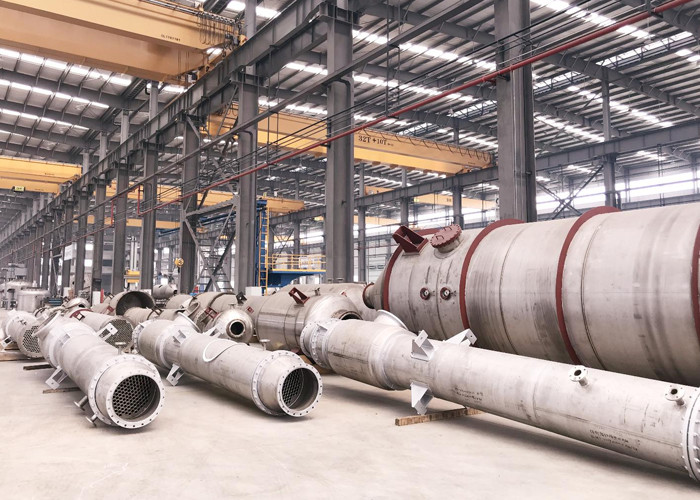

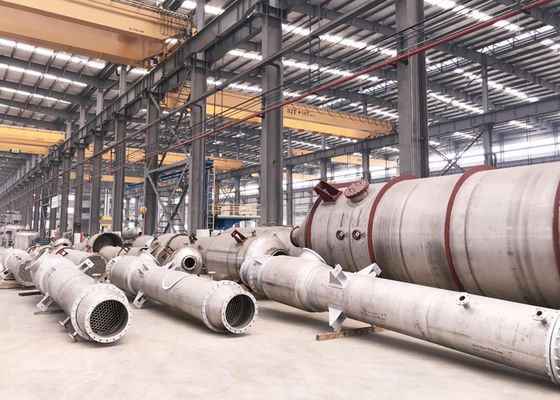

Địa điểm hội thảo
