Nhà sản xuất thiết bị bay hơi đa hiệu ứng tấm gối hàn được sử dụng trong các ngành công nghiệp khác nhau
Hệ thống MEE (Bay hơi đa hiệu ứng) là gì?
Hệ thống thiết bị bay hơi đa tác dụng là một hệ thống trong đó nhiều thiết bị bay hơi tác dụng đơn được kết nối nối tiếp với nhau để đạt được sự bay hơi liên tục.Vì bay hơi là quá trình tiêu tốn một lượng lớn hơi nước để tạo ra hơi thứ cấp, nên để tận dụng hết nhiệt thải của hơi nước, nói chung hơi thứ cấp trước được đưa vào tác dụng sau như một nguồn nhiệt.Điều này tối đa hóa hiệu quả sử dụng năng lượng mà vẫn đảm bảo quá trình bay hơi.
Việc lựa chọn số tầng của thiết bị bay hơi đa hiệu ứng phụ thuộc vào các yếu tố khác nhau như đặc tính vật liệu cụ thể, nồng độ của vật liệu đi vào, nhiệt độ và chi phí tiêu thụ năng lượng.Nói chung, nhiều công đoạn hơn sẽ dẫn đến tiêu thụ hơi nước thấp hơn.Chúng tôi cũng cam kết cung cấp các giải pháp và thiết bị bay hơi đa tác dụng phù hợp với nhiều loại vật liệu khác nhau.
Đơn xin
Thiết bị bay hơi nhiều hiệu ứng được sử dụng rộng rãi trong các lĩnh vực sau theo yêu cầu.
Xử lý nước thải: Các ngành công nghiệp như hóa chất, dược phẩm, dệt, nhuộm, nhà máy bia, ô tô, sữa, công nghiệp thực phẩm, v.v., tạo ra các chất thải quá trình gây hại cho môi trường.Những chất thải này thường bao gồm nước với một lượng lớn và chất thải (chất gây ô nhiễm).Bằng cách làm bay hơi nước từ đầu ra bằng hệ thống MEE dẫn đến việc tái chế nước.
Khử muối: Loại bỏ RO (Thẩm thấu ngược) có một lượng nước rất lớn.Với MEE, nước có thể được tái chế.
Công nghiệp Hóa chất / Công nghiệp Dược phẩm: Để sản xuất sản phẩm, cần có nồng độ mong muốn hoặc nguyên liệu mong muốn cần được tách riêng.Sử dụng hệ thống MEE nồng độ mong muốn đạt được.
Ngành sữa: Sữa có thể được tập trung trong hệ thống MEE.
Công nghiệp Đường: Nước mía có thể được cô đặc bằng hệ thống MEE.
Các ngành công nghiệp thực phẩm: Cô đặc nước cà chua, Xúc xích, Cô đặc nước trái cây có thể được thực hiện trong hệ thống MEE.
Ưu điểm: Có thể thực hiện bay hơi với nguồn nhiệt tiêu thụ thấp.
Lợi thế
Các thiết bị bay hơi tấm màng rơi đã được cấp bằng sáng chế đã được chứng minh của chúng tôi mang lại những lợi thế lớn so với các công nghệ khác trên thị trường, chẳng hạn như:

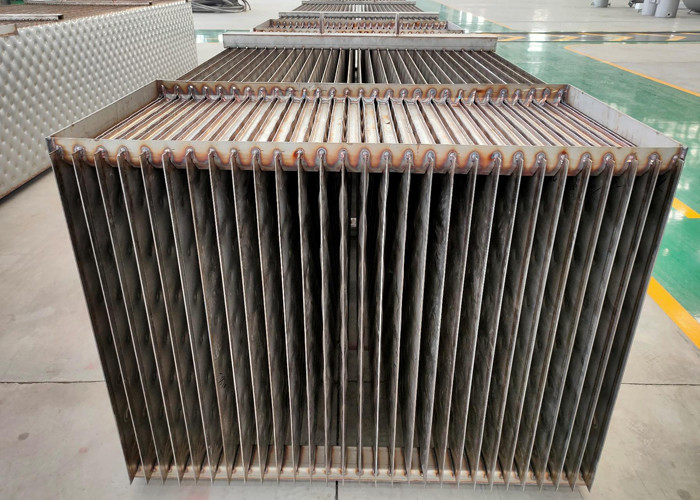

Quay phim tối ưu - thiết kế tấm được cấp bằng sáng chế cung cấp tính năng phân phối lại rượu liên tục, đảm bảo chất lượng phim nhất quán trên các bề mặt gia nhiệt.
Các bề mặt gia nhiệt có thể tiếp cận - Thiết kế tấm song song của chúng tôi cho phép quan sát tất cả các bề mặt một cách thuận tiện để kiểm tra và làm sạch.
Kiểm soát hơi hoàn toàn - Thiết kế tấm linh hoạt của chúng tôi cho phép chúng tôi tối ưu hóa mọi hiệu ứng trong mọi hệ thống, điều này đạt được sự kiểm soát hình học triệt để để đảm bảo vận tốc hơi và áp suất giảm tối ưu.

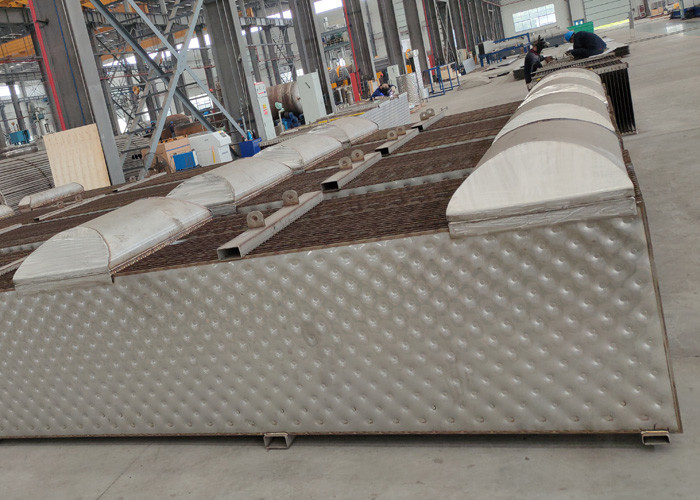

Sắp xếp hệ thống linh hoạt - Việc kiểm soát thiết kế với tấm hàn laser CNC cho phép chúng tôi sản xuất hầu như bất kỳ kích thước tấm nào và sự tự do này cho phép chúng tôi tối ưu hóa các gói tấm để làm việc hiệu quả trong phạm vi dấu chân hoặc chiều cao hạn chế.
Để biết thêm thông tin chi tiết liên quan đến thiết kế tấm xin vui lòng liên hệ với chúng tôi, xin cảm ơn!
Hoạt động
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy rơm lúa mì được trình bày trong bảng.
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy
bài báo | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
Nồng độ đến (%) | 10 | 10 | 20 | |
Nồng độ ngoài (%) | 45 | 20 | 45 | |
Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
Vùng ngưng tụ (㎡) | 800 | / | 300 | |
Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
Điện (kWh / h) | 500 | 1600 | 180 | |
Nước (t / h) | 900 | / | 350 | |
Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
RMBx10000 / ngày | 10,8 | 6.2 | ||
RMBx10000 / năm (340 ngày) | 3672 | 2115 |
Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.
Việc đầu tư các thiết bị quy trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB
Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)
Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm
Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
Nguyên lý làm việc

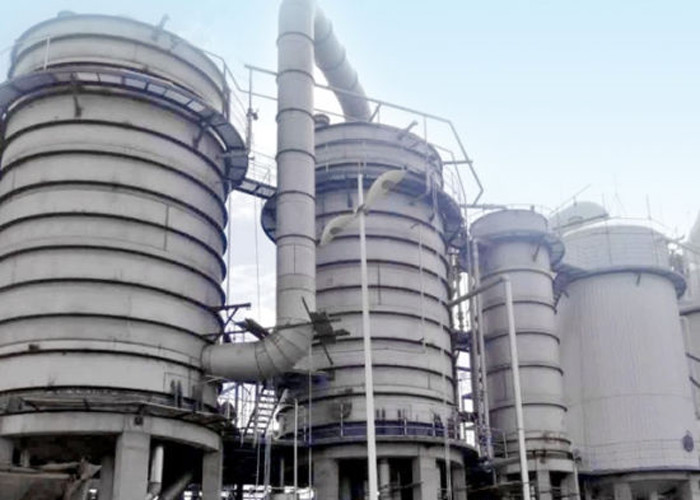

Trang web của khách hàng
