Giá xuất xưởng hiệu quả cao Máy làm bay hơi / kết tinh bay hơi đa hiệu ứng chân không hiệu quả cao
Bốc hơi nhiều hiệu ứng
Quá trình bay hơi đa hiệu ứng có thể tối ưu hóa hiệu quả năng lượng của các cơ sở thông qua việc tái chế hơi.
Chức năng
Hơi được cung cấp trong lần tác dụng thứ nhất tạo ra hơi ở áp suất thấp hơn.Những hơi này sau đó được sử dụng trong một hiệu ứng thứ hai như một hơi nước làm nóng hơi.
Số lượng hiệu ứng thay đổi và có thể lên đến 8. Số lượng hiệu ứng được lựa chọn tùy theo mức đầu tư và chi phí vận hành.
Hơi ở đầu ra của hiệu ứng cuối cùng nên được ngưng tụ.
Ví dụ về nguyên lý dòng chảy song song
Dung dịch đi vào mạch thiết bị bay hơi của giai đoạn đầu tiên.Tại đây nó trộn với dung dịch tuần hoàn và được đun nóng trong lò H với hơi nước.Trong thiết bị bay hơi V1, dung môi (nước) bay hơi trong khi làm lạnh dung dịch đến nhiệt độ sôi.Sau đó dung dịch chảy sang giai đoạn thứ hai, được vận hành dưới áp suất giảm và do đó ở nhiệt độ thấp hơn.Hơi sinh ra trong giai đoạn đầu tiên được sử dụng làm môi trường gia nhiệt để làm bay hơi dung dịch trong giai đoạn thứ hai.Quá trình này có thể được lặp lại nhiều lần tùy thuộc vào độ cao điểm sôi của dung dịch và điều kiện khung hiện có.Hơi của giai đoạn cuối được ngưng tụ qua nước làm mát.Nếu muối sẽ được kết tinh trong nhà máy, sự bay hơi tiếp tục sẽ làm cô đặc dung dịch đến mức hình thành các tinh thể.Nếu muốn, các tinh thể trong huyền phù sau đó có thể được tách ra khỏi dung dịch và làm khô.
Thích hợp cho bất kỳ loại thiết bị bay hơi nào
Thiết bị bay hơi đa hiệu ứng có thể được tạo thành từ màng rơi, thiết bị bay hơi tuần hoàn làm mát cưỡng bức hoặc làm mát nhanh.
Đơn xin
Công nghệ này là tuyệt vời khi chi phí hơi thấp.
Ưu điểm chính của hệ thống đa hiệu ứng:
Khả năng sử dụng tối đa năng lượng đầu vào (tiết kiệm hơi nước)
Giảm năng lượng cần thiết để chạy toàn bộ hệ thống
Giảm tải ngưng tụ với các hiệu ứng bổ sung (cần ít nước làm mát hơn)
Kiểm soát lưu lượng rượu
Thu gom và xử lý nước ngưng tụ hôi tiện lợi
Khả năng làm sạch trực tuyến các hiệu ứng riêng lẻ
Hiệu suất nhiệt tối đa với tùy chọn dòng chảy đồng thời
Thông số kỹ thuật của thiết bị bay hơi màng rơi
Kiểu | Hiệu ứng đơn | Hieu ung kep | Ba hiệu ứng |
Công suất bay hơi (kg / h) | 300-2000 | 1200-4000 | 3600-15000 |
Mật độ vật liệu cho ăn% | Theo tư liệu | ||
Xả mật độ vật liệu% | Theo tư liệu | ||
Áp suất hơi | 0,5-0,8 | ||
Tiêu thụ hơi nước / Công suất bay hơi (với bơm áp suất nhiệt) | 0,65 | 0,38 | 0,28 |
Nhiệt độ bay hơi | 45-90 | ||
Nhiệt độ khử trùng | 90-110 | ||
Tiêu thụ nước làm mát / Công suất bay hơi (đầu vào 20 ° C, đầu ra 40 ° C) | 28 | 11 | số 8 |
Lưu ý: chúng tôi có thể thiết kế sản phẩm tùy chỉnh theo yêu cầu của khách hàng. |

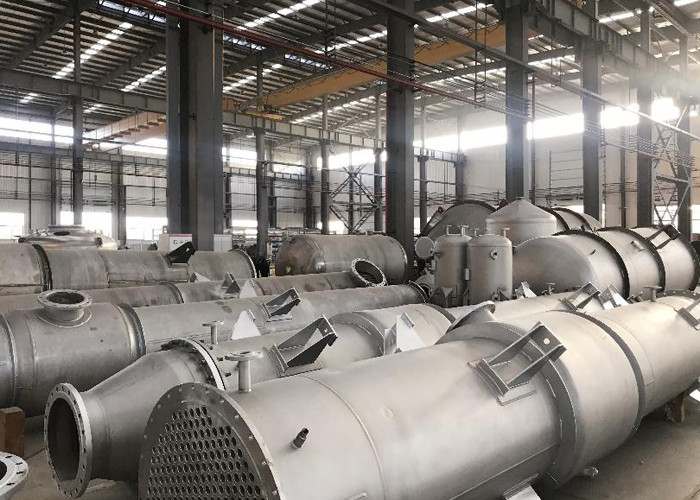

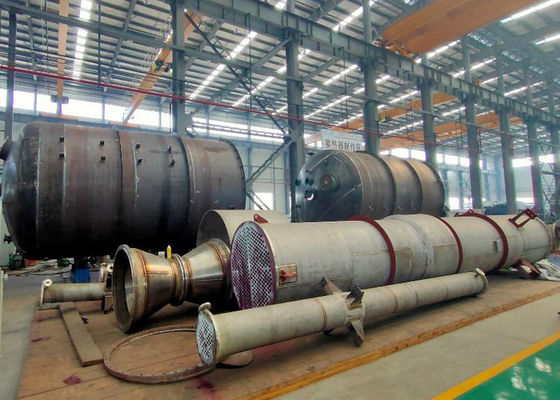

Nơi sản xuất của chúng tôi
