Hiệu quả cao Thiết bị bay hơi bằng thép không gỉ TVR Cột chưng cất TVR Quy mô công nghiệp với máy bơm hơi nước
BỘ ĐÁNH GIÁ TVR
Thiết bị bay hơi TVR sử dụng Nén hơi nhiệt để nén lại một phần hơi từ thiết bị tách hơi và trộn nó với hơi nước để làm nóng giai đoạn đầu.
Quy trình cho thiết bị bay hơi TVR
Nén hơi bằng nhiệt (TVR) thường diễn ra qua một hoặc nhiều giai đoạn bằng cách sử dụng hơi nước áp suất trung bình hoặc cao trong một đầu phun để tái chế một phần hơi từ thiết bị tách hơi và trộn với hơi nước.Hỗn hợp này được sử dụng để gia nhiệt cho giai đoạn bay hơi đầu tiên.
Mức tiêu thụ hơi nước cho thiết bị bay hơi TVR sẽ khác nhau giữa các khoảng.0,3 - 0,07 kg hơi nước trên mỗi kg nước bốc hơi tùy thuộc vào số lượng giai đoạn mà quá trình nén diễn ra.
Thiết kế này cung cấp cho máy móc ít tốn kém hơn so với thiết kế làm nóng bằng hơi nước thẳng nhưng yêu cầu áp suất hơi động lực.
Máy nén nhiệt
Máy nén nhiệt được thiết kế để tái chế năng lượng nhiệt bằng cách thu giữ và nén hơi nước thải để sử dụng ở nơi khác.
Máy nén nhiệt, giống như máy phun, không có bộ phận chuyển động.Thiết kế cơ học bao gồm ngăn chứa hơi nước, ngăn chứa vòi phun, đầu phun và bộ khuếch tán.
Máy nén nhiệt sử dụng hơi nước áp suất cao, làm chất lỏng động lực, đi vào khoang chứa hơi và nở ra qua vòi phun.
Sau đó, hơi nước tốc độ cao cuốn theo hơi nước thải, vào một buồng trộn, nơi các chất lỏng được kết hợp với nhau.
Các chất lỏng hỗn hợp sau đó được nén lại thành áp suất tức thì thông qua bộ khuếch tán, hoạt động như một vòi phun ngược lại, chuyển đổi năng lượng vận tốc thành năng lượng áp suất.
Máy nén nhiệt được thiết kế cho các ứng dụng trong ngành công nghiệp thực phẩm, dầu khí, hóa chất, điện và giấy.Hồi nhiệt thường được áp dụng trong ngành công nghiệp sữa và nước trái cây để thu hồi và tái sử dụng hơi từ các thiết bị bay hơi trong quá trình cô đặc.
Tất cả các máy nén nhiệt đều được thiết kế tùy chỉnh và kiểm tra hiệu suất để đáp ứng các thông số kỹ thuật chính xác của khách hàng của chúng tôi.
Để tìm hiểu thêm về hệ thống thu hồi nhiệt máy nén nhiệt và để thảo luận về quy trình hoặc ứng dụng cụ thể của bạn, vui lòng liên hệ với chúng tôi.
Đặc trưng
Chỉ một phần năng lượng bay hơi được sử dụng ở dạng hơi nước.
Chi phí đầu tư thấp.
Có thể trang bị thêm trong các nhà máy hiện có.
Thích hợp cho các ứng dụng khác nhau.
Các biến thể
Tăng số công đoạn để giảm tiêu thụ hơi nước.
Có hoặc không có tách muối.
Các khái niệm gia nhiệt sơ bộ khác nhau.
Ngưng tụ hơi thừa trong bình ngưng tụ trộn hoặc bề mặt.
| So sánh hiệu suất vì Khác nhau Thiết bị bay hơi | ||||
| Bài báo | Thiết bị bay hơi hiệu ứng đơn | thiết bị bay hơi đa tác dụng | Thiết bị bay hơi TVR | Thiết bị bay hơi MVR |
| Tiêu thụ năng lượng | tiêu thụ năng lượng cao hơn nhiều so với những nước khác, trên lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | tương đối bảo tồn năng lượng | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
| Không gian sàn | Bé nhỏ | lớn | lớn | nhỏ |
| Nguồn năng lượng | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi & điện, cần mạng lưới đường ống hơi và lò hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
| Tính tự động | Bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |
Bản vẽ nguyên lý làm việc

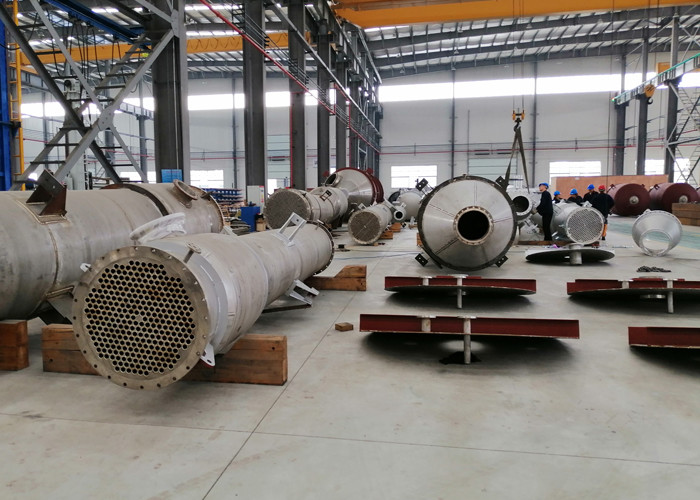

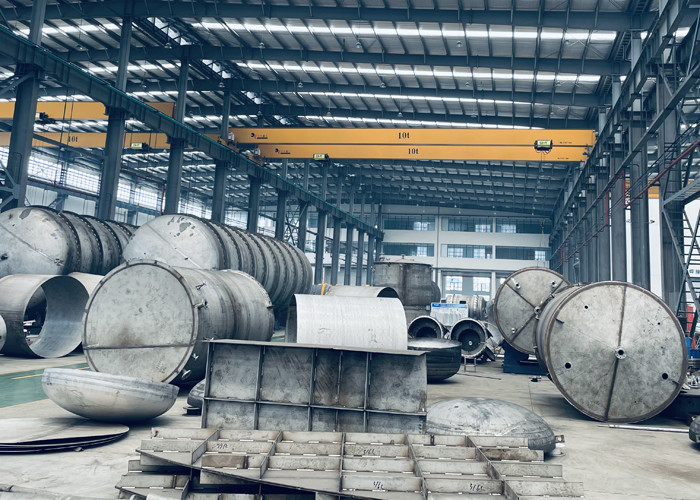

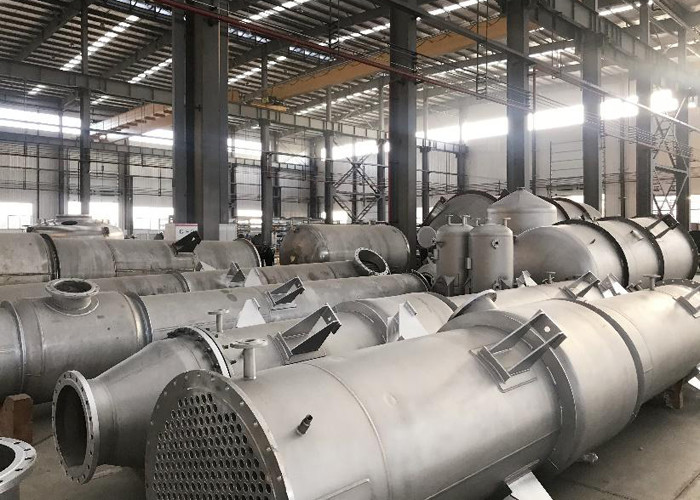

Địa điểm hội thảo
