Máy bốc hơi chân không máy chưng cất nước công nghiệp máy bốc hơi TVR
Mô tả
Hệ thống bốc hơi TVR được cải thiện so với hệ thống trực tiếp xả hơi nước thứ cấp. Nó sử dụng máy bơm nhiệt phản lực để phục hồi một phần hơi nước thứ cấp.Kể từ khi máy bơm nhiệt phản lực 1kg hơi nước áp suất cao chỉ có thể xả 0.3kg hơi nước thứ cấp, vì vậy mặc dù hệ thống này đơn giản và nhỏ gọn, hiệu quả năng lượng của nó tương đối thấp.Các hình thức phổ biến của bơm nhiệt bay hơi thường là bơm nhiệt phản lực bay hơi (TVR) được đề cập ở trên và bơm nhiệt bơm nén cơ khí nén (MVR) bơm hơi hơi bốc hơi thứ cấp nén trực tiếpTrong những năm gần đây, do sự tiến bộ đáng kể trong vật liệu kỹ thuật, cấu trúc và công nghệ sản xuất và với sự gia tăng giá năng lượng,máy bơm nhiệt nén cơ khí đã trở nên ngày càng quan trọngMáy bơm nhiệt được sử dụng rộng rãi để bốc hơi và tập trung các dung dịch pha loãng khác nhau.việc sử dụng công nghệ bốc hơi bơm nhiệt đã được chứng minh là rất kinh tếThiết bị bơm nhiệt chỉ cần tiêu thụ một lượng nhỏ năng lượng chất lượng cao để có được nhiều năng lượng nhiệt hơn, làm giảm lãng phí năng lượng.tiêu thụ năng lượng của bốc hơi bơm nhiệt thấp hơn nhiều so với bốc hơi hiệu ứng đơn hoặc nhiều hiệu ứng, và sử dụng công nghệ bơm nhiệt có thể thay thế một số lượng lớn phòng nồi hơi, tiết kiệm nhiên liệu, giảm ô nhiễm không khí và giảm sử dụng nhiệt thải.vệ sinh môi trường của thành phố chắc chắn sẽ được cải thiện, và nó cũng có lợi cho sự cân bằng sinh thái. bốc hơi bơm nhiệt là một phương pháp bốc hơi rất đáng tin cậy với mức tiêu thụ năng lượng thấp.nó đã được sử dụng rộng rãi trong quá trình hóa học.
Thông số kỹ thuật
| So sánh chi phí vận hành máy bay bốc hơi 10T / h | |||
| Tên | Máy bốc hơi MVR | Máy bốc hơi hiệu suất ba | |
| Chi phí tiêu thụ hơi nước | 0.6 ((nước tiêu thụ hơi trước khi làm nóng vật liệu) t/h×180RMB/t=108RMB/h | [4.0+0.6 ((nước dùng để làm nóng trước vật liệu) ]t/h×180RMB/t=828RMB/h | |
| Sạc điện | 500kw/h × 0,80RMB/kw = 400RMB/h | 160kw/h × 0,80RMB/kw = 128RMB/h | |
| Phục hồi nước ngưng tụ | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
| Chi phí hoạt động mỗi giờ | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
| Chi phí hoạt động hàng năm | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
| Sự khác biệt chi phí hoạt động hàng năm:6566400-3427200=3139200RMB | |||
Tính năng
Hệ thống bốc hơi lưu thông ép MVR bao gồm các thiết bị chính của máy bốc hơi, máy tách và bơm lưu thông ép và máy nén hơi.Vật liệu trao đổi nhiệt với hơi nước bên ngoài ống trong ống của bộ bay hơi, và nhiệt độ tăng; dung dịch sau khi nhiệt độ tăng được chia thành hai giai đoạn hơi nước và dung dịch, và hơi nước tăng lên đến bộ tách,và demister tách chất lỏng được đưa vào hơi nướcCác giọt được thanh lọc và gửi đến máy nén.Máy nén nén hơi và vận chuyển nó đến vỏ máy bay bay để làm nóng hơi để nhận ra tái chế hơi nước thứ cấp và bay hơi liên tục. Khử hơi tạo ra hơi nước thứ cấp tràn ra từ vật liệu, vật liệu được tập trung thành vật liệu siêu bão hòa, tinh thể hóa,và phân chất tinh thể được đưa ra từ đường ống lưu thông bằng máy bơm xả; chất lỏng mẹ đi vào bơm lưu thông buộc, đi vào máy bốc hơi dưới tác động của bơm lưu thông, và sau đó bay hơi.Chu kỳ này liên tục bốc hơi để tập trung và tinh thể hóaNó có những lợi thế sau: 1. thích hợp cho vật liệu có độ nhớt cao, 2. vật liệu có hạt; 3. tỷ lệ nồng độ cao; 4. Tốc độ lưu lượng cao của đường ống,không dễ làm khô tường hoặc vảy.
Ứng dụng
Bốc hơi và nồng độ cho ngành công nghiệp chế biến
1) Chất lên men thực phẩm (aginomoto, axit citric, tinh bột và đường)
2) dược phẩm (thuốc truyền thống Trung Quốc, nồng độ nhiệt độ thấp của y học phương Tây)
3) hóa chất tinh khiết (thuốc trừ sâu, thuốc nhuộm tổng hợp, sắc tố hữu cơ, sơn, gia vị và tinh dầu, mỹ phẩm)
4) hóa chất clo (nồng độ nước muối)
5) nước biển
6) kim loại trong
Giải pháp "không thải" cho nước thải công nghiệp
1) Nước thải amoniac và clorua, nhiều nước thải muối vô cơ
2) nước thải điện áp
3) in và nhuộm nước thải
4) Nước thải công nghiệp thực phẩm
5) nước thải giấy
6) nước thải hóa dầu, luyện kim

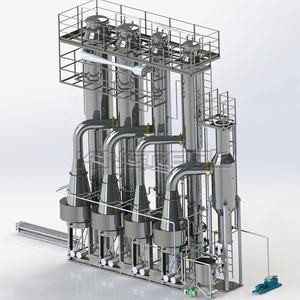

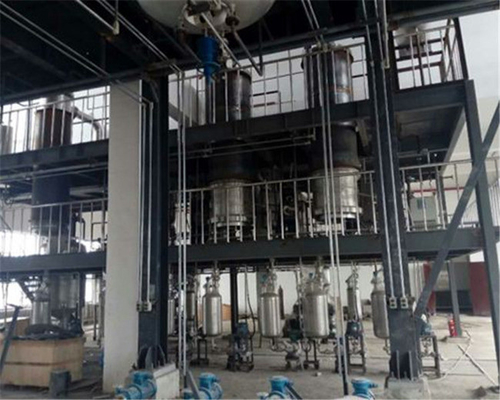

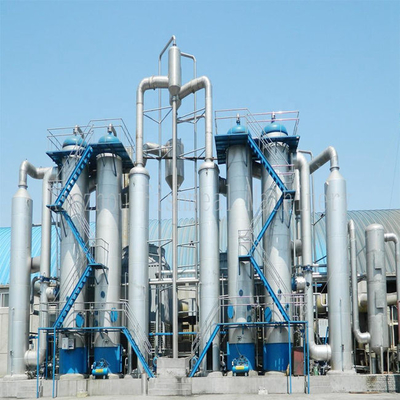

Hình ảnh
