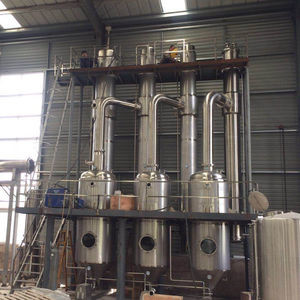

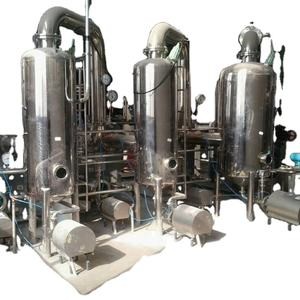

Thiết bị bay hơi bằng thép không gỉ TVR hiệu quả cao Cột chưng cất TVR Quy mô công nghiệp với máy bơm phản lực hơi nước
Bốc hơi TVR
Thiết bị bay hơi TVR sử dụng Nén lại hơi nhiệt để nén lại một phần hơi từ thiết bị tách hơi và trộn với hơi nước để làm nóng giai đoạn đầu tiên.
Quy trình cho thiết bị bay hơi TVR
Quá trình nén hơi nhiệt (TVR) thường diễn ra qua một hoặc nhiều giai đoạn bằng cách sử dụng hơi nước áp suất trung bình hoặc cao trong một vòi phun tái chế một phần hơi từ thiết bị tách hơi và trộn với hơi nước.Hỗn hợp này được sử dụng để gia nhiệt cho giai đoạn bay hơi đầu tiên.
Mức tiêu thụ hơi nước cho thiết bị bay hơi TVR sẽ khác nhau giữa khoảng.0,3 - 0,07 kg hơi nước trên mỗi kg nước bay hơi tùy thuộc vào số giai đoạn mà quá trình nén lại diễn ra.
Thiết kế này cung cấp cho máy móc ít tốn kém hơn so với thiết kế làm nóng bằng hơi nước thẳng nhưng yêu cầu áp suất hơi động lực.
máy nén nhiệt
Máy nén nhiệt được thiết kế để tái chế năng lượng nhiệt bằng cách thu và nén lại hơi nước thải để sử dụng ở nơi khác.
Máy nén nhiệt, giống như đầu phun, không có bộ phận chuyển động.Thiết kế cơ khí bao gồm tủ hơi, giá đỡ vòi phun, vòi phun và bộ khuếch tán.
Máy nén nhiệt sử dụng hơi nước áp suất cao, làm chất lỏng động lực, đi vào tủ hơi và nở ra qua vòi.
Sau đó, hơi nước tốc độ cao cuốn theo hơi nước thải vào buồng trộn nơi các chất lỏng được kết hợp.
Các chất lỏng hỗn hợp sau đó được nén lại thành áp suất ngay lập tức thông qua bộ khuếch tán, hoạt động như một vòi phun ngược lại, chuyển đổi năng lượng vận tốc thành năng lượng áp suất.
Máy nén nhiệt được thiết kế cho các ứng dụng trong ngành công nghiệp thực phẩm, dầu mỏ, hóa chất, năng lượng và giấy.Nén lại nhiệt thường được áp dụng trong ngành công nghiệp sữa và nước trái cây để thu hồi và tái sử dụng hơi nước từ thiết bị bay hơi trong quá trình cô đặc.
Tất cả các máy nén nhiệt đều được thiết kế tùy chỉnh và kiểm tra hiệu suất để đáp ứng các thông số kỹ thuật chính xác của khách hàng của chúng tôi.
Để tìm hiểu thêm về hệ thống thu hồi nhiệt máy nén nhiệt và để thảo luận về quy trình hoặc ứng dụng cụ thể của bạn, vui lòng liên hệ với chúng tôi.
Đặc trưng
Chỉ một phần năng lượng bay hơi phải được sử dụng dưới dạng hơi nước trực tiếp.
Chi phí đầu tư thấp.
Có thể trang bị thêm cho các nhà máy hiện có.
Thích hợp cho các ứng dụng khác nhau.
biến thể
Tăng số lượng các giai đoạn để giảm tiêu thụ hơi nước.
Có hoặc không tách muối.
Các khái niệm gia nhiệt trước khác nhau.
Ngưng tụ hơi thừa trong bình ngưng trộn hoặc bề mặt.
So sánh hiệu suất vì Khác nhauthiết bị bay hơi | ||||
Mục | Thiết bị bay hơi hiệu ứng đơn | máy bay hơi đa tác dụng | thiết bị bay hơi TVR | thiết bị bay hơi MVR |
Tiêu thụ năng lượng | mức tiêu thụ năng lượng cao hơn nhiều so với các loại khác, theo lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | bảo tồn năng lượng tương đối | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển bằng hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
Không gian sàn | Bé nhỏ | lớn | lớn | bé nhỏ |
Nguồn năng lượng | hơi & điện, cần mạng ống hơi và nồi hơi | hơi & điện, cần mạng ống hơi và nồi hơi | hơi & điện, cần mạng ống dẫn hơi và nồi hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
tự động | bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |
