Thiết bị bay hơi nén hơi nhiệt
Giá xuất xưởng cho hệ thống bay hơi hồi lưu hơi nhiệt theo yêu cầu của khách hàng
thiết bị bay hơi tái tạo hơi nhiệt (TVR) sử dụng một máy nén nhiệt để giảm lượng hơi nước cần thiết cho mỗi pound bay hơi — cuối cùng là giảm tiêu thụ năng lượng và tiết kiệm chi phí.
Cách hoạt động của thiết bị bay hơi nén hơi nhiệt
Để giảm tiêu thụ năng lượng, hơi nước từ thiết bị bay hơi được cuốn theo và nén với hơi nước áp suất cao trong máy nén nhiệt để nó có thể được ngưng tụ trong thiết bị trao đổi nhiệt của thiết bị bay hơi.Áp suất kết quả là áp suất trung gian của hơi động lực và hơi nước.Máy nén nhiệt tương tự như một máy phun khí phun hơi nước được sử dụng để duy trì chân không trong thiết bị bay hơi.
Chỉ một phần hơi từ thiết bị bay hơi có thể được nén trong máy nén nhiệt với phần còn lại được ngưng tụ trong bộ trao đổi nhiệt hiệu ứng tiếp theo hoặc bình ngưng.Máy nén nhiệt thường được sử dụng trên thiết bị bay hơi hiệu ứng đơn hoặc trên tác dụng đầu tiên của thiết bị bay hơi hiệu ứng kép hoặc ba tác động để giảm tiêu thụ năng lượng.Giống như hồi quy cơ học, hồi lưu nhiệt được áp dụng nhiều hơn cho chất lỏng có nhiệt độ sôi thấp và nhiệt độ chênh lệch thấp đến trung bình trong bộ trao đổi nhiệt để giảm thiểu tỷ số nén.
Thiết bị bay hơi hiệu ứng kép với khả năng hồi nhiệt yêu cầu lượng hơi nước ít hơn 33% so với hiệu ứng kép thông thường.Về bản chất, việc sử dụng hơi nước cho hiệu ứng kép với sự phản hồi nhiệt có thể so sánh với việc sử dụng thiết bị bay hơi hiệu ứng ba.
Các tính năng của thiết bị kết tinh bay hơi hồi lưu nhiệt:
1. Trong quá trình nén hơi nhiệt, hơi trong buồng sôi được nén lại lên áp suất cao hơn trong buồng đun theo nguyên lý bơm nhiệt.
2. Nhiệt độ hơi nước bão hòa ứng với áp suất hơi gia nhiệt này cao
Các thông số của bộ kết tinh bay hơi hồi phục hơi nhiệt:
Bốc hơi (t / h) 0,5-4
Tiêu thụ hơi nước thô (t / h) 0,2 lần bay hơi / đồng hồ ba hiệu ứng
Áp suất hơi thô (MPa) 0,2-0,4
Hệ số tiêu thụ năng lượng hơi (t / t) 0,02
Công suất điện (Kw) (28-62) x bốc hơi
Máy nén cung cấp dải nhiệt độ 10-40 ℃
Phạm vi nhiệt độ bay hơi 40-80 ℃
ỨNG DỤNG

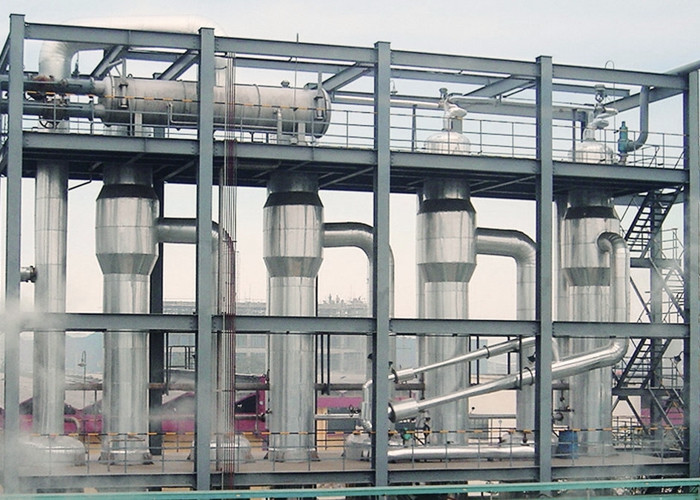

Máy bay hơi nước rơi phim TVR cung cấp một hệ thống bay hơi hoàn toàn tự động và liên tục.TVR phim rơi của thiết bị bay hơi phù hợp để sản xuất nhiều loại sản phẩm.Hệ thống được thiết kế dành riêng cho khách hàng và do đó có sẵn cho nhiều loại sản phẩm và công suất.
So sánh hiệu suất vì Khác nhau Thiết bị bay hơi | ||||
Bài báo | Thiết bị bay hơi hiệu ứng đơn | thiết bị bay hơi đa tác dụng | Thiết bị bay hơi TVR | Thiết bị bay hơi MVR |
Tiêu thụ năng lượng | tiêu thụ năng lượng cao hơn nhiều so với những nước khác, trên lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | tương đối bảo tồn năng lượng | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
Không gian sàn | Bé nhỏ | lớn | lớn | nhỏ |
Nguồn năng lượng | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi & điện, cần mạng lưới đường ống hơi và lò hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
Tính tự động | Bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |

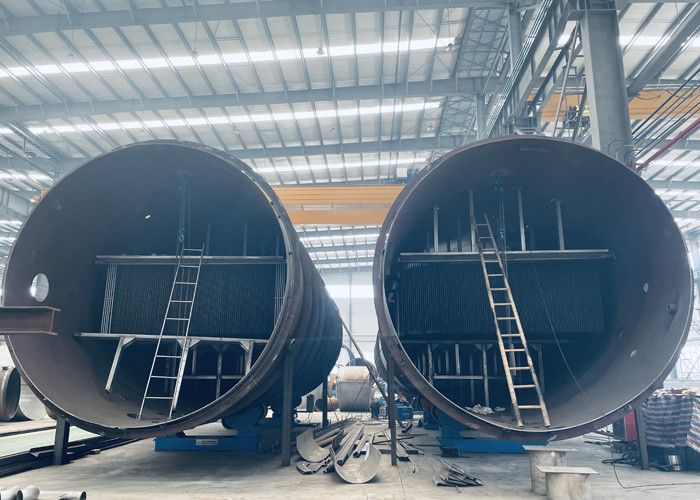

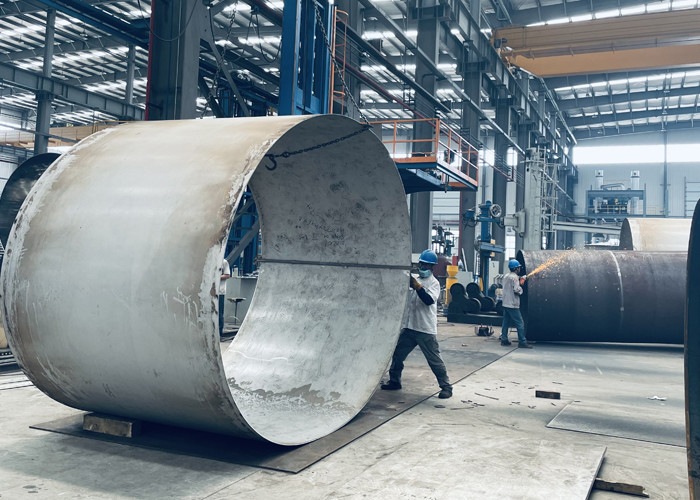

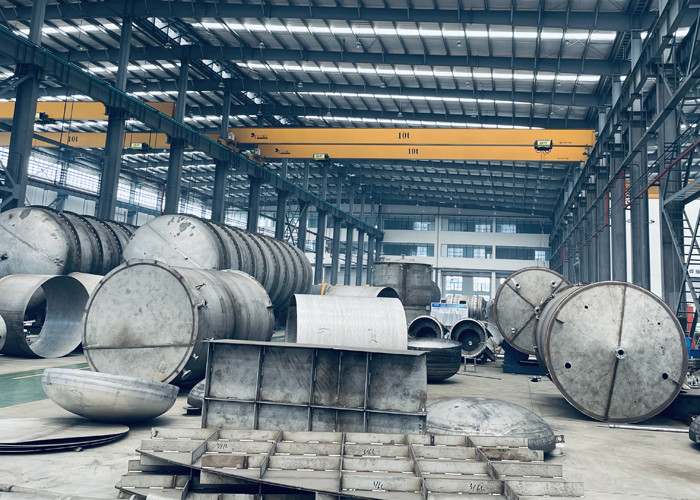

Thiết bị sản xuất tiên tiến
