Thiết bị bay hơi TVR nén hơi nhiệt tự động
Thiết bị cô đặc và bay hơi TVR
Đây là thiết bị kết tinh nồng độ bay hơi sử dụng bơm nhiệt TVR để nén lại một phần hơi thứ cấp làm nguồn nhiệt của buồng gia nhiệt.
Cần có các điều kiện cung cấp để cung cấp ổn định lượng hơi bão hòa trên 0,7MPa.
Hiệu suất của TVR liên quan trực tiếp đến hiệu quả tiết kiệm hơi nước, vì vậy cần sử dụng các sản phẩm có hiệu suất vận hành đảm bảo.
Nếu chất lượng và hiệu suất của TVR kém, hiệu quả tiết kiệm hơi nước không rõ ràng và rất dễ bị hỏng vì tiếng ồn và độ rung.
Miêu tả quá trình
Dung dịch được làm nóng trước với nước ngưng và đi vào mạch bay hơi.Tại đây nó trộn với dung dịch tuần hoàn và được làm ấm trong thiết bị làm nóng H. Trong thiết bị bay hơi V, dung môi (nước) bay hơi trong khi làm lạnh dung dịch đến nhiệt độ sôi.Hơi nước tạo thành được nén đến mức áp suất và nhiệt độ cao hơn bằng bơm tia hơi với sự trợ giúp của hơi nước, do đó nó có thể được sử dụng như một phương tiện gia nhiệt để làm nóng dung dịch tuần hoàn.Hơi dư được ngưng tụ.Nếu muối sẽ được kết tinh trong nhà máy, sự bay hơi tiếp tục sẽ làm cô đặc dung dịch đến mức hình thành các tinh thể.Nếu muốn, các tinh thể trong huyền phù sau đó có thể được tách ra khỏi dung dịch và làm khô.
Đặc trưng
Chỉ một phần năng lượng bay hơi được sử dụng ở dạng hơi nước.
Chi phí đầu tư thấp.
Có thể trang bị thêm trong các nhà máy hiện có.
Thích hợp cho các ứng dụng khác nhau.
ĐIỂM NỔI BẬT
Hoạt động sản xuất lâu dài do tiêu chuẩn vệ sinh cao
Công nghệ đã được chứng minh
Hoàn toàn có thể làm sạch (Làm sạch tại chỗ)
Thiết bị bay hơi TVR
Khả năng bay hơi nước (T / h)
1,2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300 ......
Thiết bị này là thiết bị cô đặc liên tục, bao gồm bơm nhiệt hơi TVP, ống gia nhiệt, buồng bay hơi, bình ngưng, bơm chân không, bơm xả tuần hoàn và bệ vận hành.Nó phù hợp để tập trung trong thực phẩm, dược phẩm, hóa chất, kỹ thuật sinh học, kỹ thuật môi trường, thu hồi chất lỏng thải và các ngành công nghiệp khác.Thiết bị này áp dụng công nghệ bơm nhiệt TVR, để tiết kiệm rất nhiều năng lượng.Thêm máy bơm nhiệt TVR có thể tiết kiệm năng lượng, ít nhất là tương đương với một hiệu ứng nữa, tức là lượng hơi tiêu thụ của bốn hiệu ứng + TVR về cơ bản giống như của năm hiệu ứng.
So sánh hiệu suất vì Khác nhau Thiết bị bay hơi | ||||
Bài báo | Thiết bị bay hơi hiệu ứng đơn | thiết bị bay hơi đa tác dụng | Thiết bị bay hơi TVR | Thiết bị bay hơi MVR |
Tiêu thụ năng lượng | tiêu thụ năng lượng cao hơn nhiều so với những nước khác, trên lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | tương đối bảo tồn năng lượng | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
Không gian sàn | Bé nhỏ | lớn | lớn | nhỏ |
Nguồn năng lượng | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi & điện, cần mạng lưới đường ống hơi và lò hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
Tính tự động | Bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |

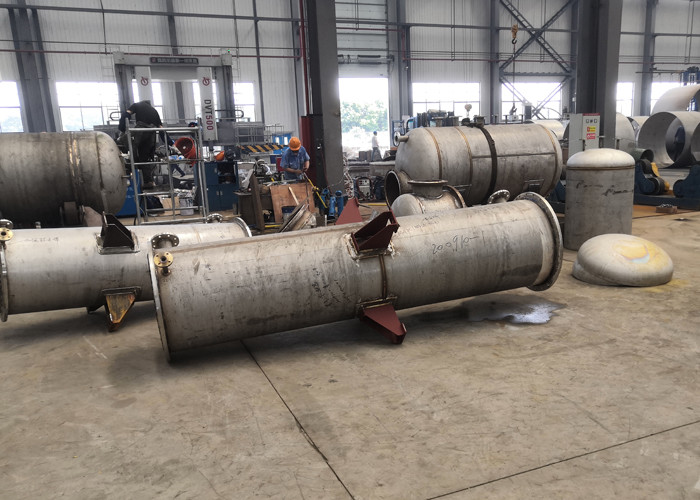

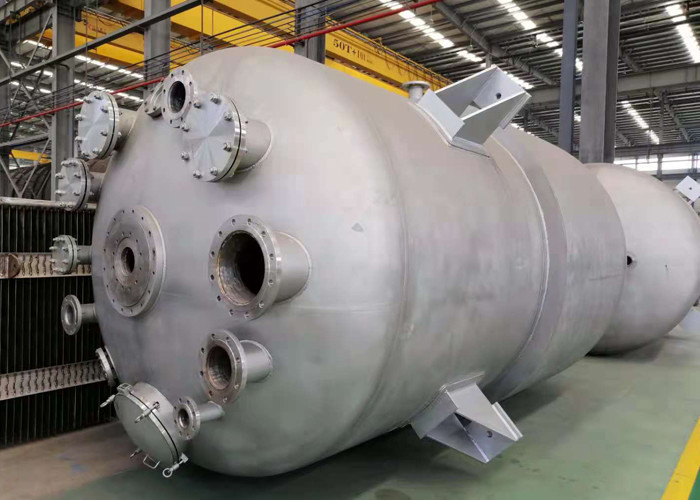

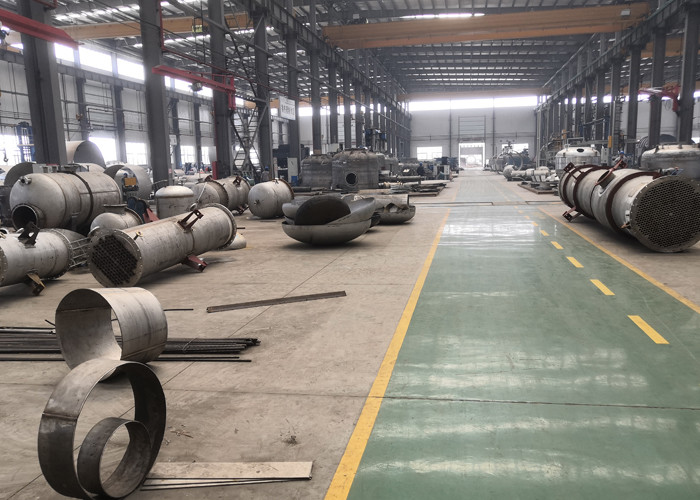

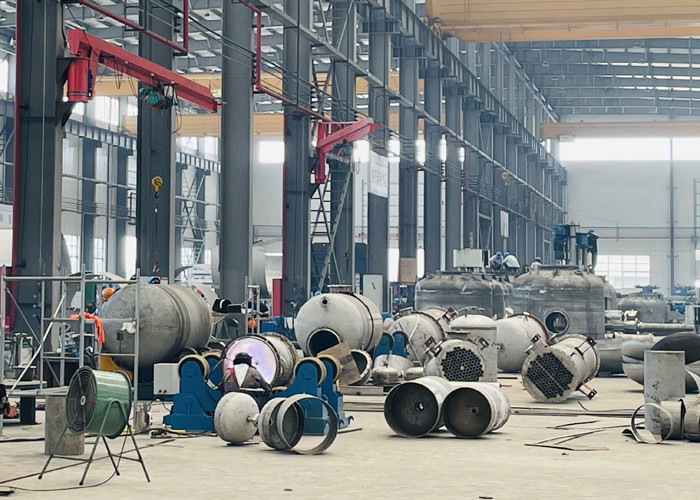

Cơ sở sản xuất & trả góp
