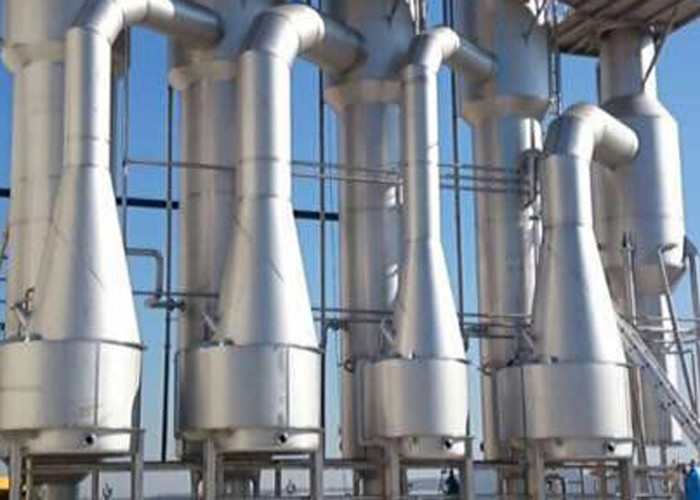

Thiết bị bay hơi TVR bằng thép không gỉ bằng máy nén nhiệt Máy nén hơi phản lực

Nén hơi nhiệt bằng thép không gỉ (TVR) bằng máy nén nhiệt Hơi phản lực

Thành phần hệ thống:

Bộ gia nhiệt sơ bộ, máy nén hơi, thiết bị bay hơi, thiết bị phân tách, bơm tuần hoàn, hệ thống điều khiển điện, hệ thống kết nối đường ống, bệ khung thép và các hệ thống khác.

Khi nén lại hơi nhiệt, theo nguyên lý bơm nhiệt, hơi từ buồng sôi được nén lên áp suất cao hơn trong buồng đốt nóng;nghĩa là, năng lượng được thêm vào hơi nước.Vì nhiệt độ hơi bão hòa tương ứng với áp suất trong buồng gia nhiệt cao hơn, hơi nước có thể được tái sử dụng để sưởi ấm.Với mục đích này, một máy nén tia hơi nước được sử dụng.Chúng hoạt động theo nguyên lý máy bơm phản lực, không có bộ phận chuyển động, thiết kế đơn giản và hiệu quả, đảm bảo độ tin cậy làm việc cao nhất.

Sử dụng máy nén hơi nhiệt có tác dụng tiết kiệm hơi nước / năng lượng tương tự như việc thêm thiết bị bay hơi hiệu ứng.Hoạt động của máy nén hơi nhiệt cần một lượng hơi sống nhất định, được gọi là hơi động lực.Các hơi động lực này phải được đưa đến hiệu ứng tiếp theo, hoặc được đưa đến bình ngưng dưới dạng hơi dư.Năng lượng còn lại chứa trong hơi dư xấp xỉ tương đương với năng lượng do hơi động lực cung cấp.

Một phần hơi thứ cấp từ thiết bị phân tách được dẫn động bởi hơi làm việc áp suất cao và đi vào thiết bị phun để trộn, tăng áp suất, sau đó đi vào buồng gia nhiệt như đốt nóng hơi để làm nóng chất lỏng.Phần còn lại đi vào bình ngưng và được thải ra ngoài sau khi ngưng tụ.Hơi nước làm nóng được ngưng tụ thành nước trong buồng gia nhiệt và thải ra ngoài.Dung dịch trong ống được làm bay hơi và cô đặc dưới sự gia nhiệt của hơi nước nóng, và được thải ra ngoài sau khi đạt yêu cầu.

Máy bơm nhiệt tia hơi có đặc điểm cấu tạo đơn giản, hoạt động ổn định và giá thành rẻ.Sử dụng máy bơm nhiệt tia hơi nước, hiệu quả tương đương với việc thêm một thiết bị bay hơi hiệu ứng.

Thiết bị bay hơi nén hơi nhiệt

thiết bị bay hơi tái tạo hơi nhiệt (TVR) sử dụng một máy nén nhiệt để giảm lượng hơi nước cần thiết cho mỗi pound bay hơi — cuối cùng là giảm tiêu thụ năng lượng và tiết kiệm chi phí.

BỘ ĐÁNH GIÁ TVR

Thiết bị bay hơi TVR sử dụng Nén hơi nhiệt để nén lại một phần hơi từ thiết bị tách hơi và trộn nó với hơi nước để làm nóng giai đoạn đầu.

Quy trình cho thiết bị bay hơi TVR

Nén hơi bằng nhiệt (TVR) thường diễn ra qua một hoặc nhiều giai đoạn bằng cách sử dụng hơi nước áp suất trung bình hoặc cao trong một đầu phun để tái chế một phần hơi từ thiết bị tách hơi và trộn với hơi nước.Hỗn hợp này được sử dụng để gia nhiệt cho giai đoạn bay hơi đầu tiên.

Mức tiêu thụ hơi nước cho thiết bị bay hơi TVR sẽ khác nhau giữa các khoảng.0,3 - 0,07 kg hơi nước trên mỗi kg nước bốc hơi tùy thuộc vào số lượng giai đoạn mà quá trình nén diễn ra.

Thiết kế này cung cấp cho máy móc ít tốn kém hơn so với thiết kế làm nóng bằng hơi nước thẳng nhưng yêu cầu áp suất hơi động lực.

ỨNG DỤNG

Máy bay hơi nước rơi phim TVR cung cấp một hệ thống bay hơi hoàn toàn tự động và liên tục.TVR phim rơi của thiết bị bay hơi phù hợp để sản xuất nhiều loại sản phẩm.Hệ thống được thiết kế dành riêng cho khách hàng và do đó có sẵn cho nhiều loại sản phẩm và công suất.

Câu hỏi thường gặp

Sự khác biệt giữa thiết bị bay hơi MVR và TVR là gì?

MVR là hệ thống nén hơi cơ học, nguồn năng lượng là Nguồn / Điện, tiêu thụ năng lượng rất thấp

TVR là một hệ thống Nén Hơi Nhiệt - nguồn năng lượng là hơi nước, năng lượng tiêu thụ phụ thuộc vào số giai đoạn (calandrias) của quá trình bay hơi.

Tại sao sử dụng thiết bị bay hơi Phim rơi?

Thiết bị bay hơi màng rơi là một cách nhẹ nhàng để loại bỏ nước một cách rất tiết kiệm năng lượng.Dấu chân nhỏ cho khả năng bay hơi cao.

Bạn có thể lên cao bao nhiêu trong tổng chất rắn?

Điều này rất phụ thuộc vào loại sản phẩm, tất cả các sản phẩm phải được xem xét riêng lẻ, chủ yếu là độ dính và độ nhớt sẽ quyết định tổng chất rắn.

Độ nhớt có ảnh hưởng đến khả năng sử dụng thiết bị bay hơi không?

Đúng vậy, độ nhớt là một yếu tố rất quan trọng để có khả năng bay hơi tốt, sản phẩm phải có thể bơm được.

Bạn có thể chạy loại sản phẩm nào trên thiết bị bay hơi màng rơi?

Hầu hết tất cả các chất lỏng có thể bơm và các sản phẩm hòa tan đều có thể chạy trên thiết bị bay hơi màng rơi.

Bản vẽ nguyên lý làm việc

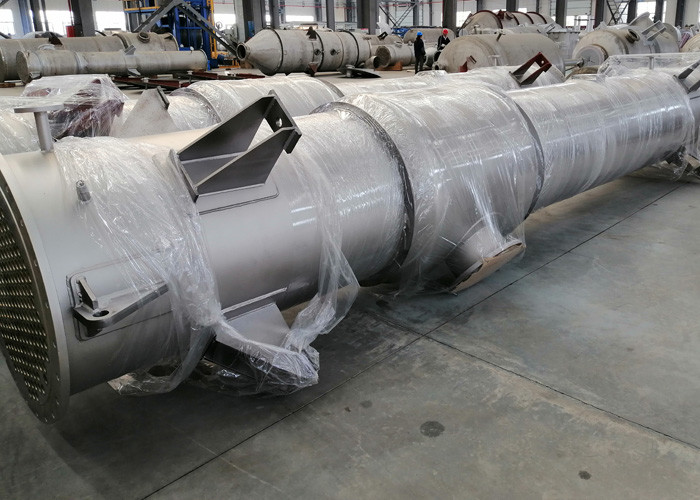

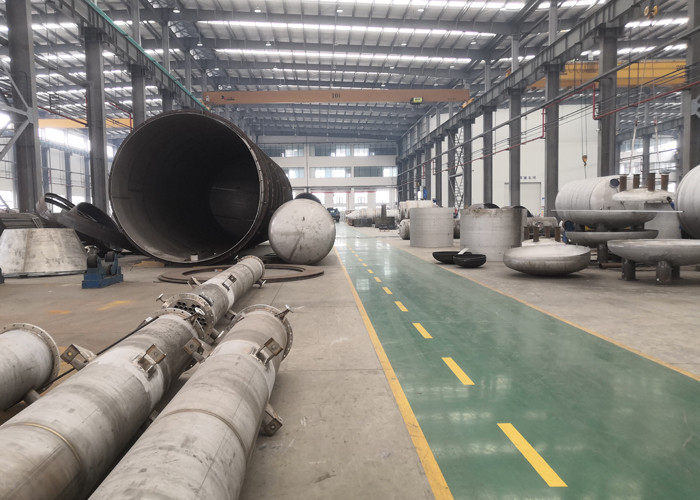

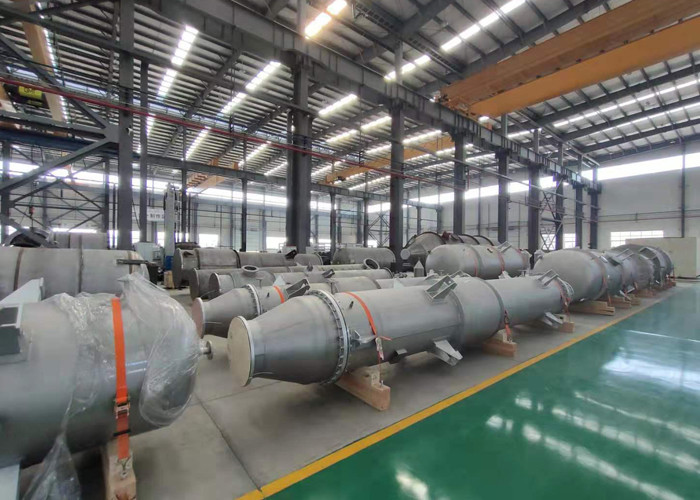

Cơ sở sản xuất của chúng tôi
