Thiết bị cô đặc và bay hơi TVR
Đây là thiết bị kết tinh nồng độ bay hơi sử dụng bơm nhiệt TVR để nén lại một phần hơi thứ cấp làm nguồn nhiệt của buồng gia nhiệt.
Cần có các điều kiện cung cấp để cung cấp ổn định lượng hơi bão hòa trên 0,7MPa.
Hiệu suất của TVR liên quan trực tiếp đến hiệu quả tiết kiệm hơi nước, vì vậy cần sử dụng các sản phẩm có hiệu suất vận hành đảm bảo.
Nếu chất lượng và hiệu suất của TVR kém, hiệu quả tiết kiệm hơi nước không rõ ràng và rất dễ bị hỏng vì tiếng ồn và độ rung.
Nguyên tắc làm việc:
Phạm vi áp dụng:
Thiết bị kết tinh bay hơi hồi lưu nhiệt được sử dụng rộng rãi trong thực phẩm, tinh bột, nước giải khát, dược phẩm, thuốc trừ sâu, hóa chất và các ngành công nghiệp khác, cũng như một thiết bị cô đặc và bay hơi trong lĩnh vực nước thải nồng độ cao trong các dự án xử lý nước môi trường.Nó đặc biệt thích hợp cho sự bay hơi, cô đặc và kết tinh của các muối vô cơ như natri clorua, xút và các dung dịch đậm đặc có chứa dung môi hữu cơ.
Thành phần hệ thống:
Bộ gia nhiệt sơ bộ, máy nén hơi, thiết bị bay hơi, thiết bị phân tách, bơm tuần hoàn, hệ thống điều khiển điện, hệ thống kết nối đường ống, bệ khung thép và các hệ thống khác.
Khi nén lại hơi nhiệt, theo nguyên lý bơm nhiệt, hơi từ buồng sôi được nén lên áp suất cao hơn trong buồng đốt nóng;nghĩa là, năng lượng được thêm vào hơi nước.Vì nhiệt độ hơi bão hòa tương ứng với áp suất trong buồng gia nhiệt cao hơn, hơi nước có thể được tái sử dụng để sưởi ấm.Với mục đích này, một máy nén tia hơi nước được sử dụng.Chúng hoạt động theo nguyên lý máy bơm phản lực, không có bộ phận chuyển động, thiết kế đơn giản và hiệu quả, đảm bảo độ tin cậy làm việc cao nhất.
Sử dụng máy nén hơi nhiệt có tác dụng tiết kiệm hơi nước / năng lượng tương tự như việc thêm thiết bị bay hơi hiệu ứng.Hoạt động của máy nén hơi nhiệt cần một lượng hơi sống nhất định, được gọi là hơi động lực.Các hơi động lực này phải được đưa đến hiệu ứng tiếp theo, hoặc được đưa đến bình ngưng dưới dạng hơi dư.Năng lượng còn lại chứa trong hơi dư xấp xỉ tương đương với năng lượng do hơi động lực cung cấp.
Một phần hơi thứ cấp từ thiết bị phân tách được dẫn động bởi hơi làm việc áp suất cao và đi vào thiết bị phun để trộn, tăng áp suất, sau đó đi vào buồng gia nhiệt như đốt nóng hơi để làm nóng chất lỏng.Phần còn lại đi vào bình ngưng và được thải ra ngoài sau khi ngưng tụ.Hơi nước làm nóng được ngưng tụ thành nước trong buồng gia nhiệt và thải ra ngoài.Dung dịch trong ống được làm bay hơi và cô đặc dưới sự gia nhiệt của hơi nước nóng, và được thải ra ngoài sau khi đạt yêu cầu.
Máy bơm nhiệt tia hơi có đặc điểm cấu tạo đơn giản, hoạt động ổn định và giá thành rẻ.Sử dụng máy bơm nhiệt tia hơi nước, hiệu quả tương đương với việc thêm một thiết bị bay hơi hiệu ứng.
Đặc trưng
Chỉ một phần năng lượng bay hơi được sử dụng ở dạng hơi nước.
Chi phí đầu tư thấp.
Có thể trang bị thêm trong các nhà máy hiện có.
Thích hợp cho các ứng dụng khác nhau.
Các biến thể
Tăng số công đoạn để giảm tiêu thụ hơi nước.
Có hoặc không có tách muối.
Các khái niệm gia nhiệt sơ bộ khác nhau.
Ngưng tụ hơi thừa trong bình ngưng tụ trộn hoặc bề mặt.
So sánh hiệu suất vì Khác nhau Thiết bị bay hơi | ||||
Bài báo | Thiết bị bay hơi hiệu ứng đơn | thiết bị bay hơi đa tác dụng | Thiết bị bay hơi TVR | Thiết bị bay hơi MVR |
Tiêu thụ năng lượng | tiêu thụ năng lượng cao hơn nhiều so với những nước khác, trên lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | tương đối bảo tồn năng lượng | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
Không gian sàn | Bé nhỏ | lớn | lớn | nhỏ |
Nguồn năng lượng | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi & điện, cần mạng lưới đường ống hơi và lò hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
Tính tự động | Bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |
Bản vẽ nguyên lý làm việc

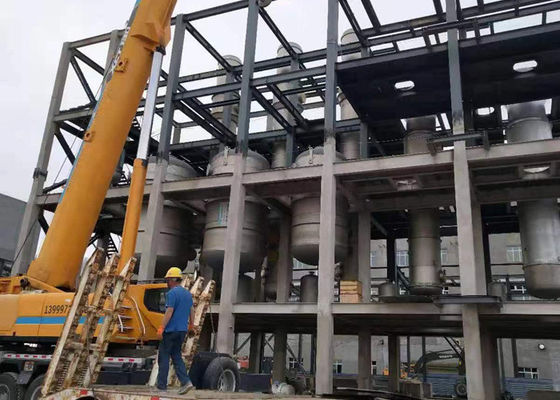

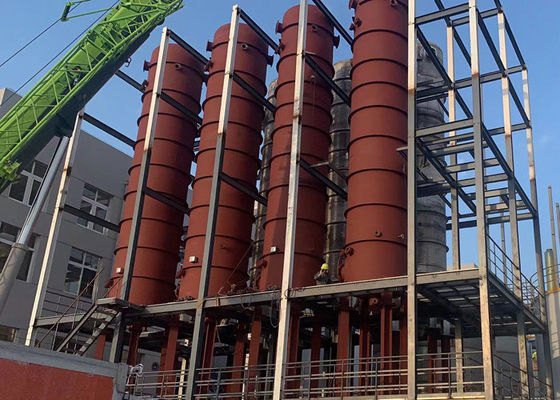

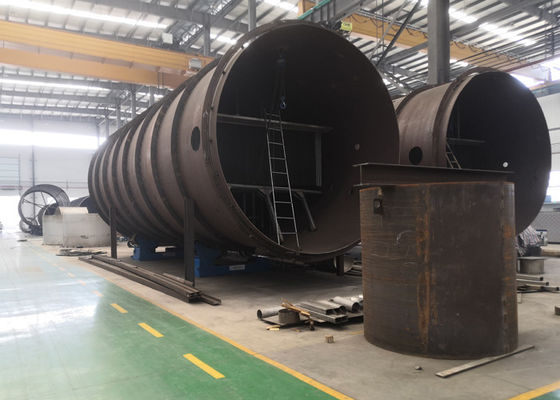

Xưởng của chúng tôi và cài đặt của khách hàng
