Công nghiệp Hệ số truyền nhiệt cao Thiết bị bay hơi TVR nén hơi nhiệt trong sản xuất dược phẩm
Nén hơi nhiệt (TVR)
Một phương pháp để giảm tiêu thụ năng lượng của hệ thống thiết bị bay hơi gia nhiệt bằng hơi nước.
Sử dụng hơi nước áp suất cao làm chất lỏng động lực cho vòi phun hơi, để cuốn theo hơi nước có áp suất thấp hơn được tái chế và xả hơi nước kết hợp ở áp suất trung gian hữu ích hơn.
Chu trình nén hơi phụ thuộc vào nhiệt độ ngưng tụ của hơi áp suất thấp hơn tăng khi áp suất tăng.
NGUYÊN TẮC LÀM VIỆC
TVR phim rơi của thiết bị bay hơi được cấp liệu từ khu vực xử lý ướt.Từ sản phẩm bình cân bằng được gia nhiệt đến nhiệt độ sôi ít nhất của calandria đầu tiên, tùy thuộc vào nhu cầu của sản phẩm cuối cùng.Điều này có thể được thực hiện bằng bộ trao đổi nhiệt dạng tấm, bộ trao đổi nhiệt dạng ống và / hoặc máy sưởi trực tiếp bằng cách sử dụng nước ngưng, hơi thừa, hơi nước và / hoặc nước nóng.Sau quá trình gia nhiệt, sản phẩm được đưa đến calandria đầu tiên, nơi sản phẩm bắt đầu bay hơi.Thiết bị bay hơi hoạt động theo nguyên lý màng rơi, có nghĩa là sản phẩm và hơi được chảy xuống dưới qua các ống.Ở phía dưới, cô đặc rơi xuống và hơi được hút vào thiết bị phân tách, nhờ đó các giọt cô đặc nhỏ hơn được tách ra khỏi hơi.Sản phẩm cô đặc được bơm sang đường chuyền tiếp theo, nhờ đó sản phẩm được tiếp tục cô đặc.Sau khi sản phẩm vượt qua calandria cuối cùng được bơm, tùy thuộc vào sản phẩm và các đặc tính của concetrate yêu cầu, đến calandria tiếp theo, bể cô đặc của máy sấy hoặc qua bộ làm mát nhanh đến bể kết tinh.Do lượng nước bốc hơi bị hạn chế và chênh lệch nhiệt độ yêu cầu tương đối cao, nên hơi nước được sử dụng làm động lực.Đây được gọi là quá trình nén hơi nhiệt (TVR).Tùy thuộc vào công suất và nhu cầu sản phẩm cụ thể mà số lượng công đoạn và máy nén nhiệt được xác định.Bộ điều khiển mật độ trong dòng cô đặc được sử dụng để đặt dòng hơi đến máy nén nhiệt.
ĐIỂM NỔI BẬT
Hoạt động sản xuất lâu dài do tiêu chuẩn vệ sinh cao
Công nghệ đã được chứng minh
Hoàn toàn có thể làm sạch (Làm sạch tại chỗ)
Thiết bị bay hơi TVR
Khả năng bay hơi nước (T / h)
1,2,1.5,2.4,3,3.6,4,5,6,6.5,8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65, 75,85,100,120,150,180,200,240,270,300 ......
Thiết bị này là thiết bị cô đặc liên tục, bao gồm bơm nhiệt hơi TVP, ống gia nhiệt, buồng bay hơi, bình ngưng, bơm chân không, bơm xả tuần hoàn và bệ vận hành.Nó phù hợp để tập trung trong thực phẩm, dược phẩm, hóa chất, kỹ thuật sinh học, kỹ thuật môi trường, thu hồi chất lỏng thải và các ngành công nghiệp khác.Thiết bị này áp dụng công nghệ bơm nhiệt TVR, để tiết kiệm rất nhiều năng lượng.Thêm máy bơm nhiệt TVR có thể tiết kiệm năng lượng, ít nhất là tương đương với một hiệu ứng nữa, tức là lượng hơi tiêu thụ của bốn hiệu ứng + TVR về cơ bản giống như của năm hiệu ứng.
So sánh hiệu suất vì Khác nhau Thiết bị bay hơi | ||||
Bài báo | Thiết bị bay hơi hiệu ứng đơn | thiết bị bay hơi đa tác dụng | Thiết bị bay hơi TVR | Thiết bị bay hơi MVR |
Tiêu thụ năng lượng | tiêu thụ năng lượng cao hơn nhiều so với những nước khác, trên lý thuyết 1 tấn nước sẽ tiêu thụ 1 tấn hơi nước | tương đối bảo tồn năng lượng | Dựa trên thiết bị bay hơi đa hiệu ứng truyền thống, thêm một hiệu ứng nữa, nhưng cần điều khiển hơi nước áp suất cao hơn | Công nghệ tiết kiệm năng lượng nhất cho thiết bị bay hơi, nhưng tiêu thụ điện năng 10-40kwh |
Không gian sàn | Bé nhỏ | lớn | lớn | nhỏ |
Nguồn năng lượng | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi và điện, cần mạng lưới ống hơi và lò hơi | hơi & điện, cần mạng lưới đường ống hơi và lò hơi, cần hơi cao áp. | điện, không cần mạng lưới đường ống, tất cả hệ thống tuần hoàn khép kín |
Tính tự động | Bán tự động | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục | Hoạt động hoàn toàn tự động, bay hơi liên tục |

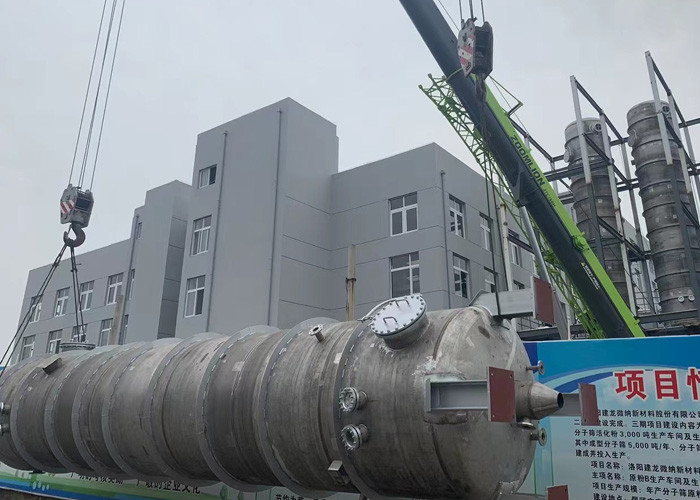

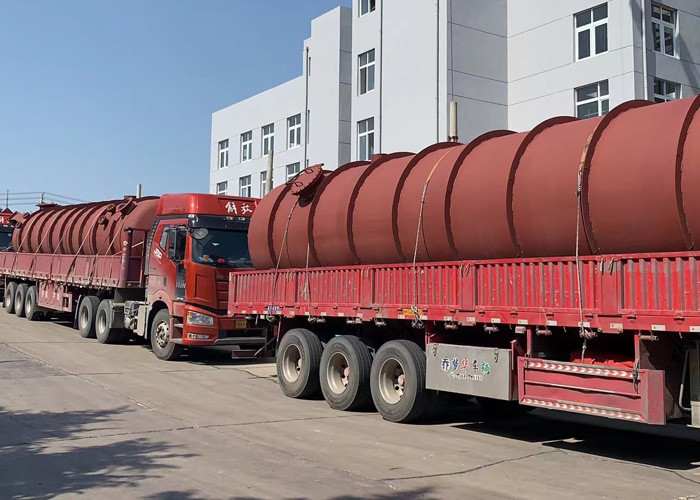

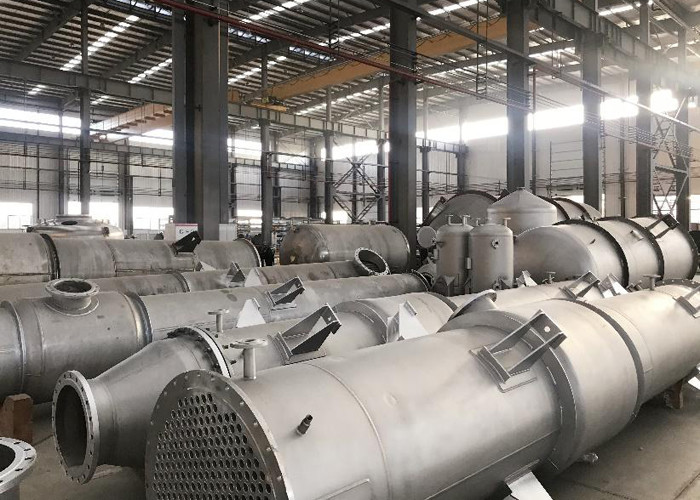

Cơ sở sản xuất & trả góp
