Công nghệ mới về cô đặc chất lỏng màu đen bằng cách gia nhiệt máy nén hơi
Sự miêu tả
Hiện nay, bay hơi đa hiệu ứng được sử dụng rộng rãi trong bốc hơi thu hồi kiềm.Trong hệ thống bay hơi đa tác dụng, thiết bị bay hơi càng hiệu quả thì tính kinh tế càng tốt nhưng đồng thời chi phí đầu tư cũng tăng lên.Theo các yêu cầu khác nhau của nước bay hơi, hệ thống bốc hơi 5-7 tác dụng thường được sử dụng hiện nay, có tính kinh tế tốt.
Trong những năm gần đây, với sự phát triển vượt bậc của công nghệ nén hơi cơ học (MVR).Công nghệ này đã được sử dụng rộng rãi trong xử lý nước thải (bao gồm rượu đen bột giấy hóa học, APMP & BCTMP và nước thải bột giấy cơ học hóa học khác), công nghiệp thực phẩm, khử muối nước biển và các lĩnh vực khác.
1. Công nghệ MVR
Công nghệ MVR là nén hơi thứ cấp của thiết bị bay hơi bằng phương pháp cơ học, tăng áp suất và nhiệt độ, tăng entanpi của nó, sau đó đưa nó trở lại buồng gia nhiệt của thiết bị bay hơi để sử dụng làm hơi nóng, để giữ nguyên liệu. chất lỏng ở trạng thái sôi, trong khi hơi nước đun nóng tự ngưng tụ thành nước.So với công nghệ bay hơi đa hiệu ứng, công nghệ MVR nén và tái chế tất cả hơi thứ cấp và thu hồi nhiệt tiềm ẩn, do đó tiết kiệm năng lượng hơn so với công nghệ bay hơi đa hiệu ứng.
Ứng dụng Công nghệ MVR:
Khi nồng độ của chất lỏng bay hơi được nâng lên và nhiệt độ sôi của nó được nâng lên trong một giới hạn nhất định, ví dụ, khi nồng độ của chất lỏng đen bay hơi dưới 20%, nhiệt độ sôi được nâng lên không quá 1,5 ℃.
Nó được sử dụng ở những khu vực hoặc xí nghiệp có giá điện rẻ và năng lượng nhiệt đắt.
2. Ứng dụng công nghệ bốc hơi rượu đen của bột giấy
Lấy ví dụ về sự bay hơi của dịch đen từ bột rơm lúa mì, quá trình bay hơi kết hợp của công nghệ MVR và bay hơi đa hiệu ứng được so sánh với quá trình bay hơi đa hiệu ứng.Cac chi tiêt như sau.
2.1 các thông số chính và sơ đồ bay hơi
Kết quả cho thấy tốc độ dòng của dung dịch đen loãng là 128,6t / h, nhiệt độ của dung dịch đen loãng là 70 ℃, nồng độ của dung dịch đen loãng là 10%, nồng độ của dung dịch đen đậm đặc là 45%, và độ bay hơi nước là 100t / h.Quá trình bay hơi đa hiệu ứng là trạm bốc hơi 5 hiệu ứng, và quá trình bay hơi kết hợp là cô đặc trước MVR + trạm bốc hơi 5 hiệu ứng.
2.2 Hoạt động
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy rơm lúa mì được trình bày trong bảng.
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy
bài báo | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
Nồng độ đến (%) | 10 | 10 | 20 | |
Nồng độ ngoài (%) | 45 | 20 | 45 | |
Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
Vùng ngưng tụ (㎡) | 800 | / | 300 | |
Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
Điện (kWh / h) | 500 | 1600 | 180 | |
Nước (t / h) | 900 | / | 350 | |
Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
RMBx10000 / ngày | 10,8 | 6.2 | ||
RMBx10000 / năm (340 ngày) | 3672 | 2115 |
Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.
Việc đầu tư các thiết bị quá trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB
Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)
Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm
Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
Ưu điểm của Công nghệ MVR:
Sau khi khởi động, không cần sử dụng hơi nước mới hoặc tiêu thụ một lượng nhỏ hơi nước tươi nên chi phí vận hành thấp.
Cấu trúc đơn giản, hoạt động hiệu ứng đơn, đơn giản hóa đường ống, thiết bị, hệ thống điện.
Dễ dàng khởi động, vận hành đơn giản, hoạt động ổn định, ít phải bảo dưỡng.
Nó chiếm một không gian nhỏ và có ít tiện ích.Nói chung không cần bình ngưng và tháp giải nhiệt.

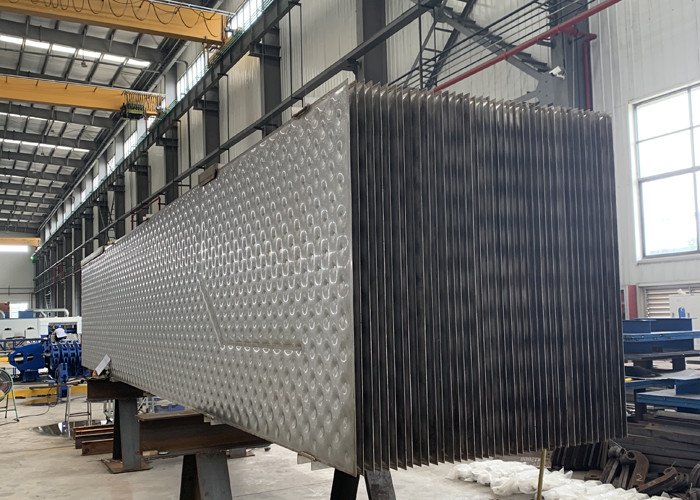

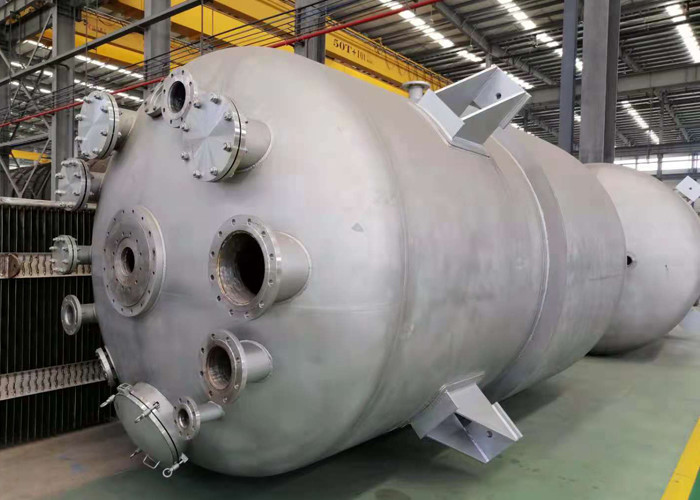

Hình ảnh chi tiết

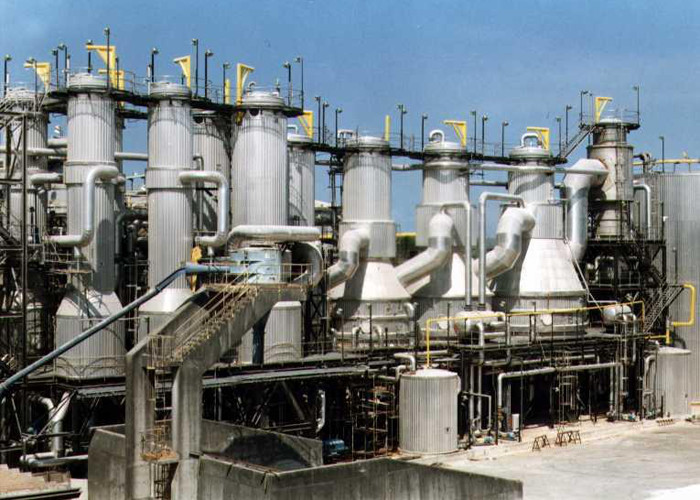

Cơ sở của chúng tôi
