Hệ thống trao đổi hệ thống bốc hơi MVR dạng ống lưu thông bắt buộc 480V

Basic Properties

Place of Origin: Giang Tô, Trung Quốc

Brand Name: HANPU

Certification: CE，ISO9001

Model Number: MVR

Trading Properties

Minimum Order Quantity: 1 bộ

Price: 200,000USD~20,000,000USD

Payment Terms: L/C, D/A, D/P, T/T, Liên minh phương Tây

Supply Ability: 1 Set/3 tháng

Thẻ

Hệ thống thiết bị bay hơi đa hiệu ứng MVR

hệ thống thiết bị bay hơi MVR

thiết bị bay hơi đa hiệu ứng MVR

Specifications

High Light:

Hệ thống bốc hơi MVR loại ống

Máy trao đổi ống MVR

Máy bốc hơi MVR 480V

Product Description

Hệ thống trao đổi hệ thống bốc hơi MVR dạng ống dòng điện 480V

Mô tả sản phẩm

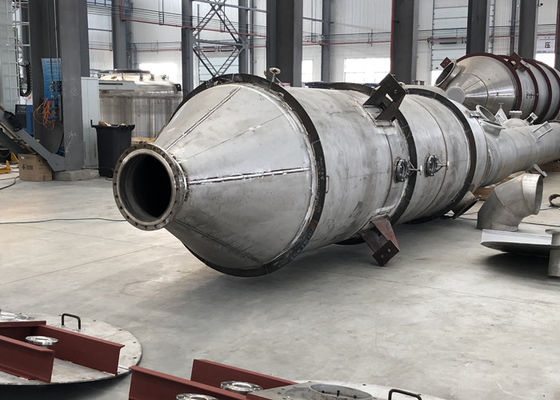

Tubular MVR evaporator system with shell-and-tube exchanger, forced circulation, 480V power

Kỹ sư theo yêu cầuMáy bốc hơi MVR ống (vỏ và ống)vớilưu thông bắt buộccho các luồng có độ mặn cao, nhớt và chứa chất rắn. Máy nén hơi cơ học tái chế nhiệt tiềm ẩn như nhiệm vụ chính,trong khi các bộ trao đổi ống cung cấp chuyển nhiệt mạnh mẽ và chống bẩnĐược thiết kế cho480Vlưới điện với hoạt động hoàn toàn tự động 24/7.

Những lợi ích chính

Chuyển đổi nhiệt lâu dài:Máy trao đổi ống chịu được sự thu nhỏ / xói mòn tốt hơn so với các tấm trên các thức ăn khó.
Thẳng với chất rắn:Chuyển động buộc tốc độ cao duy trì ΔT / LMTD và hạn chế lắng đọng.
OPEX thấp:Tái nén hơi cơ học giảm thiểu hơi nước tươi sau khi khởi động.
Cửa sổ hoạt động rộng:Có thể cấu hình cho nồng độ, phục hồi nước mẹ hoặc tiền tinh thể hóa ZLD.
Bảo trì dễ dàng:Các gói ống thẳng hoặc ống U, dọn dẹp và thiết kế sẵn sàng CIP.

Quá trình & Kinh tế nhiệt

Khí thứ cấp được nén cơ học để nâng nhiệt độ bão hòa và được sử dụng lại làm môi trường sưởi ấm.bảo vệ hệ số chuyển nhiệt qua các hóa chất biến đổi.

Tích hợp điện 480V

Tích hợp điện áp thấp cho480V / 60 Hz(50-60 Hz có thể cấu hình). máy nén và bơm chạy bằng VFD, khởi động mềm và bộ lọc AFE / hài hòa tùy chọn để tuân thủ lưới. Máy biến đổi MV có sẵn theo yêu cầu.

Vật liệu và khả năng làm sạch

Các bộ phận ướt trongSS316L/duplex;Titanium/HastelloyCác tùy chọn cho dịch vụ clorua / ăn mòn: bố cục có thể thoát nước, đầu kênh có thể tháo rời, trượt CIP và liều lượng chống quy mô cho các chiến dịch dài.

Thông tin tổng quan về quy trình

Flow diagram: feed conditioning → tubular heater (forced circulation) → MVR compression → condensate polishing → concentrate handling

Điều kiện thức ăn:sàng lọc / lọc, làm mềm hoặc cắt độ pH để giảm vỏ / ăn mòn.
Máy sưởi ống + bộ tách:vòng lặp tốc độ cao dưới chân không để bốc hơi nhẹ nhàng và hiệu quả.
MVR nén:Khả năng xả của máy nén đặt ΔT; chân không vỏ xác định điểm sôi.
Quản lý ngưng tụ:đánh bóng (phát/RO/AC) để tái sử dụng hoặc thải phù hợp.
Tập trung định tuyến:để tinh thể hóa/tuyệt tâm/khai khô hoặc tái chế theo bảng quy trình/ZLD.

Các thành phần chính

Máy sưởi ống (dòng thẳng / ống U) vớilưu thông bắt buộcmáy bơm
Máy nén hơi cơ khí MVR (turbo/Roots) với VFD
Máy tách hơi-nước, máy ngưng tụ, trượt xử lý chân không / NCG
PLC/HMI/SCADA; dụng cụ (T/P/flow/cond/level); sử gia & truy cập từ xa
CIP skid; chống liều lượng; bộ lọc đánh bóng ngưng tụ tùy chọn/RO

Hiệu suất & Kích thước

Parameter	Phạm vi điển hình*
Nguồn cung cấp điện	480VLV, 60 Hz (50-60 Hz có thể cấu hình)
Hoạt động	Tiếp tục, 24/7
Sử dụng điện (MVR)	~15-40 kWh mỗi tấn nước bốc hơi (dùng/CR phụ thuộc)
Áp suất vỏ (không)	~6-25 kPa ((abs), phụ thuộc vào thức ăn/ΔT
Nhu cầu hơi nước	Rất thấp sau khi khởi động (chỉ hỗ trợ)
Vật liệu	SS316L / duplex; Ti/Hastelloy theo yêu cầu

* Hiệu suất phụ thuộc vào độ mặn / độ nhớt thức ăn, xu hướng bẩn, tỷ lệ nén và thiết kế trao đổi.

Câu hỏi thường gặp

Khi nào chọn ống hơn là tấm / tấm và khung?
Máy trao đổi ống được ưa thích cho việc quy mô, hạt hoặc nguy cơ xói mòn ̇ cung cấp độ bền cao hơn và làm sạch cơ khí dễ dàng hơn.

Nó có thể tích hợp vào tàu ZLD hiện có của chúng ta không?
Vâng, thường được ghép với RO / NF trước nồng độ phía trên và xử lý tinh thể / chất rắn phía dưới.

Làm thế nào để quản lý quy mô?
ΔT / LMTD và vận tốc tối ưu hóa, liều lượng chống quy mô, CIP theo lịch trình và nâng cấp vật liệu (ví dụ: Ti) cho nước muối hung hăng.
