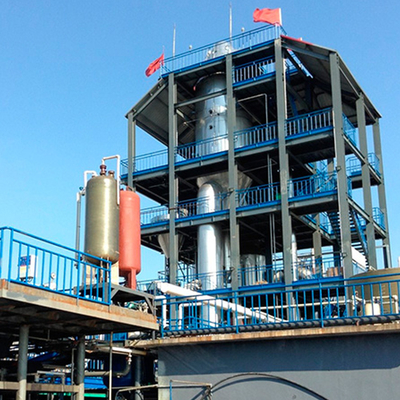

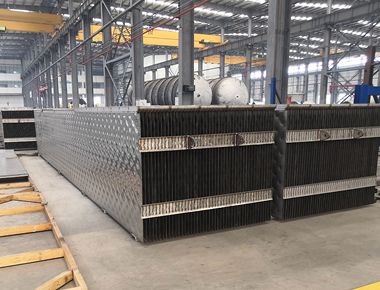

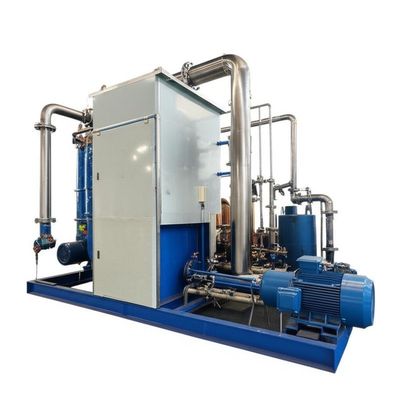

Máy bay hơi MVR tuần hoàn cưỡng bức liên tục 440V cho Khử muối nước biển
Thiết kế theo yêu cầuMVR (Tái nén hơi cơ học)bốc hơi vớituần hoàn cưỡng bức, được thiết kế chokhử muối nước biển/nước muối liên tụcvà cô đặc nước muối SWRO. Được điều chỉnh cholưới điện áp thấp 440V(có thể cấu hình 50/60 Hz), nó tái chế nhiệt ẩn thông qua tái nén cơ học để đạt đượchiệu quả năng lượng cao, thông lượng ổn định và giảm thể tích xả.
Những lợi ích chính
- Thu hồi nước cao hơn:Cô đặc nước muối SWRO để tăng cường khả năng thu hồi tổng thể của quá trình khử muối và cắt giảm lượng xả.
- Tiết kiệm năng lượng:MVR điện năng giảm thiểu hơi nước tươi sau khi khởi động, giảm OPEX và lượng khí thải CO₂.
- Giảm đóng cặn:Tuần hoàn cưỡng bức duy trì độ cắt cao và ΔT/LMTD ổn định để hạn chế đóng cặn CaSO₄/CaCO₃.
- Khả năng chống ăn mòn:Các tùy chọn SS316L/duplex/Ti cho nguồn cấp giàu clorua; bố cục vệ sinh có thể xả được.
- Tự động hóa liên tục:Công thức PLC/HMI, báo động, trình lưu trữ, hỗ trợ từ xa để hoạt động 24/7.
Quy trình & Tiết kiệm nhiệt
Hơi thứ cấp được nén cơ học để tăng nhiệt độ bão hòa và tái sử dụng làm môi trường gia nhiệt. Tốc độ caotuần hoàn cưỡng bứcổn định quá trình truyền nhiệt trên nguồn cấp nước mặn. Kiểm soát chặt chẽ áp suất,ΔT, và thời gian lưu cho phép bay hơi nhẹ nhàng, hiệu quả với chất lượng ngưng tụ nhất quán.
Tích hợp điện -- 440V
Tích hợp LV cho440V(50/60 Hz), với máy nén/bơm do VFD điều khiển, khởi động mềm và bộ lọc hài/AFE tùy chọn để tuân thủ lưới điện. Các tùy chọn tăng áp MV có sẵn theo yêu cầu.
Vật liệu & Khả năng làm sạch
Các bộ phận ướt bằngSS316L/duplexhoặctitancho dịch vụ clorua; định lượng chống cặn, CIP đã được xác nhận, đường ống dốc và các cửa làm sạch lớn hỗ trợ các chiến dịch dài ngày và thời gian quay vòng nhanh.
Tổng quan về quy trình -- Nước biển / Nước muối SWRO
- Xử lý sơ bộ: sàng lọc/lọc, cắt antiscalant/pH để bảo vệ bộ trao đổi và máy nén.
- Bay hơi MVR (chân không): áp suất xả máy nén đặt ΔT; chân không vỏ xác định điểm sôi.
- Đánh bóng nước ngưng: bộ lọc/RO/UV tùy chọn để đáp ứng các thông số kỹ thuật tái sử dụng hoặc nước uống/công nghiệp.
- Định tuyến cô đặc: đến bộ kết tinh hoặc xả có kiểm soát; tích hợp với ZLD khi cần thiết.
- Tự động hóa: công thức cho sự thay đổi độ mặn/nhiệt độ theo mùa; khóa liên động báo động và chẩn đoán từ xa.
Các thành phần chính
- Máy bay hơi MVR (tuần hoàn cưỡng bức) với bơm tuần hoàn và bộ tách lỏng-hơi
- Máy nén hơi cơ học (turbo/Roots) với VFD để điều khiển ΔT/thông lượng
- Máy sưởi chính, bộ gia nhiệt trước, bộ ngưng tụ, bộ xử lý chân không/NCG
- PLC/HMI/SCADA; dụng cụ (T/P/dòng chảy/ngưng tụ/mức); trình lưu trữ & truy cập từ xa
- Skid CIP; định lượng chống cặn; bộ lọc/RO/UV đánh bóng nước ngưng tùy chọn
Hiệu suất & Kích thước
| Thông số |
Phạm vi điển hình* |
| Nguồn điện |
440V LV, 50/60 Hz (có thể cấu hình tại chỗ) |
| Vận hành |
Liên tục, 24/7 |
| Sử dụng điện (MVR) |
~15-40 kWh trên mỗi tấn nước bay hơi (tùy thuộc vào nhiệm vụ/CR) |
| Áp suất vỏ (chân không) |
~6-25 kPa(abs), phụ thuộc vào nguồn cấp/ΔT |
| Chất lượng nước ngưng |
Độ dẫn điện thấp; đánh bóng để tái sử dụng/uống/thông số kỹ thuật công nghiệp |
| Vật liệu |
SS316L / duplex / Ti; Hastelloy theo yêu cầu |
*Hiệu suất phụ thuộc vào độ mặn/nhiệt độ nguồn cấp, xu hướng bám bẩn, tỷ lệ nén và thiết kế truyền nhiệt.
Câu hỏi thường gặp
Nó có thể tích hợp sau SWRO để tăng khả năng thu hồi không?
Có. Là một bộ cô đặc nước muối, MVR làm tăng khả năng thu hồi tổng thể của nhà máy và giảm thể tích nước muối để xả hoặc ZLD.
Làm thế nào để kiểm soát đóng cặn bằng nước muối biển?
Thông qua xử lý sơ bộ, ΔT/LMTD và vận tốc được tối ưu hóa, định lượng chống cặn và CIP theo lịch trình dựa trên các chỉ số bám bẩn.
440V có bắt buộc không?
Không. Hệ thống có thể được cấu hình cho LV 380-480V hoặc MV (3.3-11 kV) tùy thuộc vào nguồn điện tại chỗ và kích thước máy nén.
