Hệ thống bay hơi đa hiệu ứng Xử lý nước thải Thiết bị bay hơi MVR
Mô tả MVR
Thiết bị bay hơi MVR là một loại thiết bị bay hơi tiết kiệm năng lượng hiệu quả cao được sử dụng chủ yếu trong ngành dược phẩm.Thiết bị này sử dụng công nghệ hấp nhiệt độ thấp và áp suất thấp và năng lượng sạch để tạo ra hơi nước làm năng lượng.Nó tách nước trong môi trường và là một công nghệ bay hơi tiên tiến quốc tế.Là sản phẩm nâng cấp thay thế thiết bị bay hơi truyền thống.
Tóm lại, sự ra đời của hệ thống MVR như sau
1. Tiết kiệm năng lượng: hiệu suất nhiệt cao, tiết kiệm năng lượng, tiêu thụ điện năng thấp hơn, mức tiêu thụ năng lượng khoảng 1/6 đến 1/5 so với thiết bị bay hơi truyền thống.giảm đáng kể chi phí hoạt động
2. bảo vệ môi trường
3.Chi phí vận hành thấp: chỉ các thiết bị bay hơi truyền thống Một phần ba đến một nửa
4. nhiệt độ làm mát thấp, thiết bị bằng thép không gỉ khó ăn mòn, khó đóng cặn, rất khó chịu cho vật liệu nhạy cảm với nhiệt
5.Tự động: Toàn bộ hệ thống thực hiện điều khiển tự động từ chiết rót, làm nóng sơ bộ, bay hơi, làm sạch, bảo trì và các bước khác của.Tránh sai sót của con người, giảm chi phí lao động, nâng cao chất lượng sản phẩm
6. dấu chân nhỏ
7. Tránh mua nồi hơi, đầu tư xây dựng ống khói và chi phí bảo trì
So sánh chi phí vận hành
Hoạt động của hai quá trình bay hơi để xử lý được trình bày trong bảng.
Hoạt động của hai quá trình bay hơi để xử lý nước thải giấy.
| mục | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
| Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
| Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
| Nồng độ đến (%) | 10 | 10 | 20 | |
| Nồng độ ngoài (%) | 45 | 20 | 45 | |
| Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
| Vùng ngưng tụ (㎡) | 800 | / | 300 | |
| Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
| Điện (kWh / h) | 500 | 1600 | 180 | |
| Nước (t / h) | 900 | / | 350 | |
| Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
| Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
| RMBx10000 / ngày | 10,8 | 6.2 | ||
| RMBx10000 / năm (340 ngày) | 3672 | 2115 | ||
Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.
Việc đầu tư các thiết bị quá trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB
Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)
Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm
Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
Công suất xử lý có thể lên đến 100T / h, với các ưu điểm như không gian sàn nhỏ, cấu trúc nhỏ gọn, hoạt động ổn định, v.v.
Bản vẽ nguyên lý làm việc

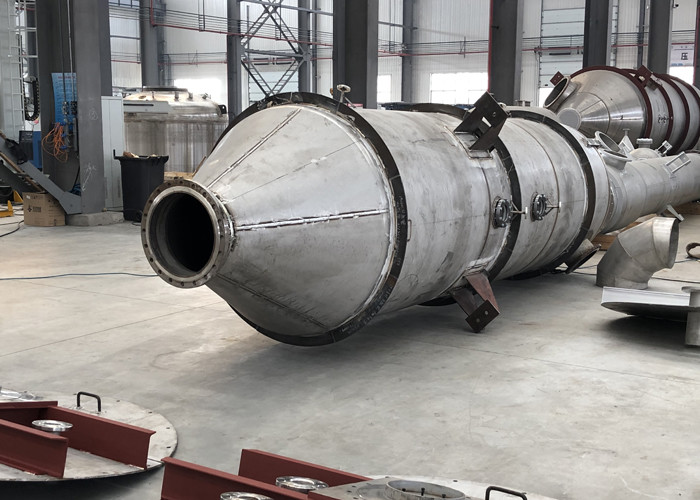

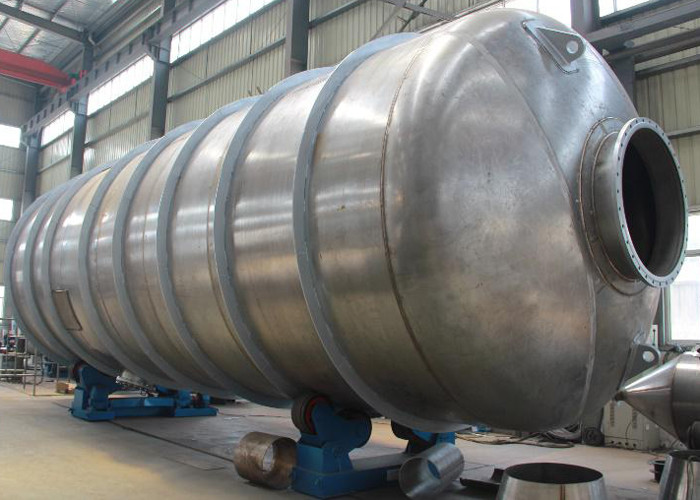

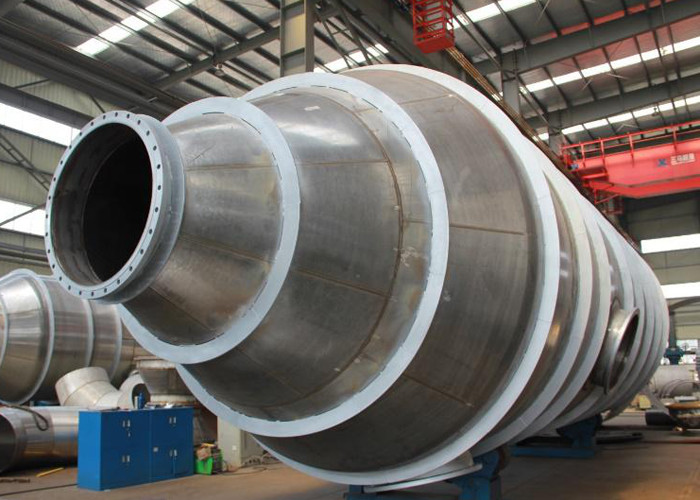

Năng lực sản xuất của chúng tôi
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
