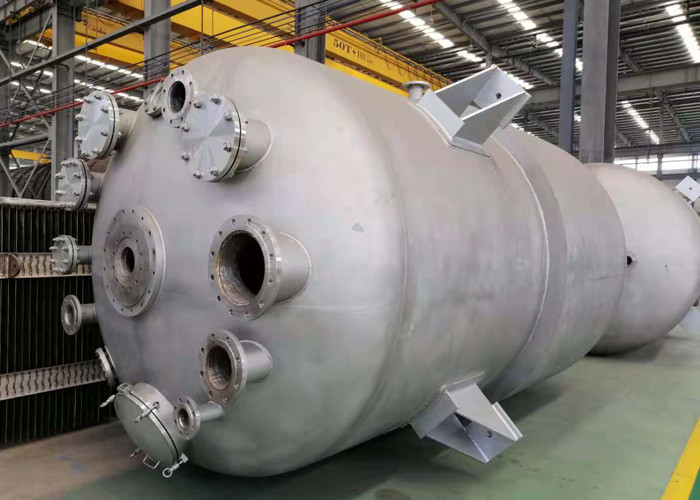

100T / H Nước biển Máy bay hơi chân không đa hiệu ứng cho nước thải

Thiết bị bay hơi chân không hiệu quả cao cho nước biển / nước công nghiệp Nhà cung cấp Trung Quốc

Mô tả MVR

Thiết bị bay hơi MVR nén hơi nhiệt độ thấp qua máy nén, tăng nhiệt độ và áp suất, tăng entanpi, sau đó đi vào thiết bị trao đổi nhiệt để ngưng tụ nhằm tận dụng nhiệt tiềm ẩn của hơi nước.

Ngoại trừ khi khởi động, hơi thứ cấp từ thiết bị bay hơi không có hơi nước thô trong toàn bộ quá trình bay hơi được nén bởi máy nén, áp suất và nhiệt độ tăng, entanpi tăng, sau đó nó được đưa đến buồng gia nhiệt của thiết bị bay hơi. được sử dụng làm hơi nước đun nóng.Giữ chất lỏng vật liệu ở trạng thái sôi, trong khi hơi nước đun nóng tự ngưng tụ thành nước.

Bằng cách này, hơi nước đã thải bỏ trước đó được tận dụng tối đa, nhiệt tiềm ẩn được thu hồi và cải thiện hiệu suất nhiệt.Tính kinh tế của hơi nước thô tương đương với 30 tác động của bay hơi đa hiệu.

Những đặc điểm chính:

Công nghệ tiết kiệm năng lượng thiết bị bay hơi MVR là công nghệ thiết bị bay hơi tiên tiến nhất của quốc tế, chỉ cần ít hơi nước (Khi khởi động thiết bị bay hơi cần ít hơi nước, trong quá trình vận hành bình thường hầu như không cần hơi nước trực tiếp), giúp giảm đáng kể chi phí vận hành kinh doanh, giảm ô nhiễm môi trường.

Do sử dụng nguồn nhiệt cung cấp cho máy nén, có rất ít chênh lệch nhiệt độ so với thiết bị bay hơi truyền thống và có thể đạt được lượng bay hơi vừa phải, cải thiện đáng kể chất lượng sản phẩm và giảm tắc nghẽn.

Không cần bình ngưng hoặc chỉ cần bình ngưng cỡ nhỏ, cấu tạo và quy trình khá đơn giản, có thể vận hành hoàn toàn tự động, chạy liên tục, an toàn và đáng tin cậy.

Hệ thống bên trong thiết bị bay hơi này được trang bị đường ống sạch CIP, có thể đạt được độ sạch tại chỗ, dễ vận hành và không có góc chết.

Vật liệu lỏng có thể được làm bay hơi ở nhiệt độ thấp (50-100 ℃) trong thiết bị bay hơi này, vật liệu lỏng là đồng nhất và không có vật liệu chạy, không dễ luyện cốc, sự biến tính khi nung vật liệu là tối thiểu.

Do sử dụng 100% nhiệt tiềm ẩn hơi nước thứ cấp tái chế, hoàn toàn tránh sử dụng hơi nước trực tiếp, do đó giảm đáng kể lượng hơi tiêu thụ.

Đối với các vật liệu nhạy cảm với nhiệt có thể được sử dụng với bơm chân không, có thể được thực hiện gần với áp suất tuyệt đối trong chân không, để nhận ra sự bay hơi ở nhiệt độ thấp, nhiệt độ bay hơi tối thiểu có thể là 50 ℃.

Điều khiển quá trình đơn giản và tự động hóa —— Do lượng chất lỏng giữ lại nhỏ, thiết bị bay hơi màng rơi có thể thay đổi tùy theo độ chân không / công suất cấp liệu / nồng độ / nhiệt độ khác nhau, là điều kiện cơ bản để ổn định chất lượng sản phẩm.

Tóm lại, sự ra đời của hệ thống MVR như sau
1. Tiết kiệm năng lượng: hiệu suất nhiệt cao, tiết kiệm năng lượng, tiêu thụ điện năng thấp hơn, mức tiêu thụ năng lượng khoảng 1/6 đến 1/5 so với thiết bị bay hơi truyền thống.giảm đáng kể chi phí hoạt động
2. bảo vệ môi trường
3.Chi phí vận hành thấp: chỉ có các thiết bị bay hơi truyền thống Một phần ba đến một nửa
4. nhiệt độ lò hơi thấp, thiết bị bằng thép không gỉ khó ăn mòn, khó đóng cặn, rất khó chịu đối với vật liệu nhạy cảm với nhiệt
5.Tự động: Toàn bộ hệ thống thực hiện điều khiển tự động từ chiết rót, làm nóng sơ bộ, bay hơi, làm sạch, bảo trì và các bước khác của.Tránh sai sót của con người, giảm chi phí lao động, nâng cao chất lượng sản phẩm
6. dấu chân nhỏ
7. Tránh mua nồi hơi, đầu tư xây dựng ống khói và chi phí bảo trì

So sánh chi phí vận hành

Hoạt động của hai quá trình bay hơi để xử lý được trình bày trong bảng.

Hoạt động của hai quá trình bay hơi để xử lý nước thải giấy.

Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.

Việc đầu tư các thiết bị quá trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB

Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)

Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm

Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.

Công suất xử lý có thể lên đến 100T / h, với các ưu điểm như không gian sàn nhỏ, cấu trúc nhỏ gọn, hoạt động ổn định, v.v.

Bản vẽ nguyên lý làm việc

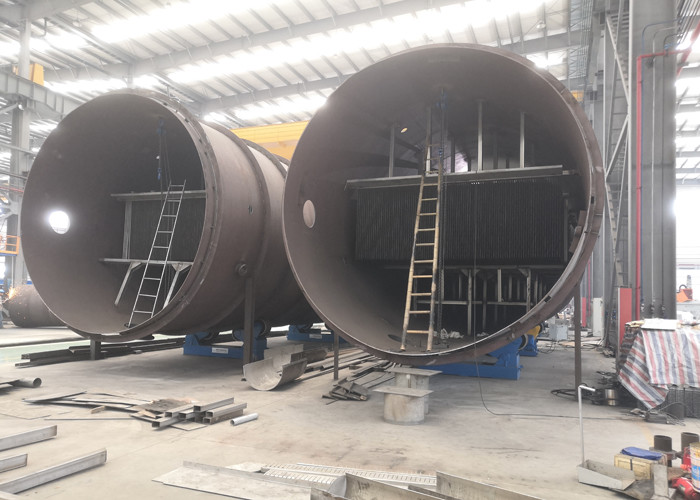

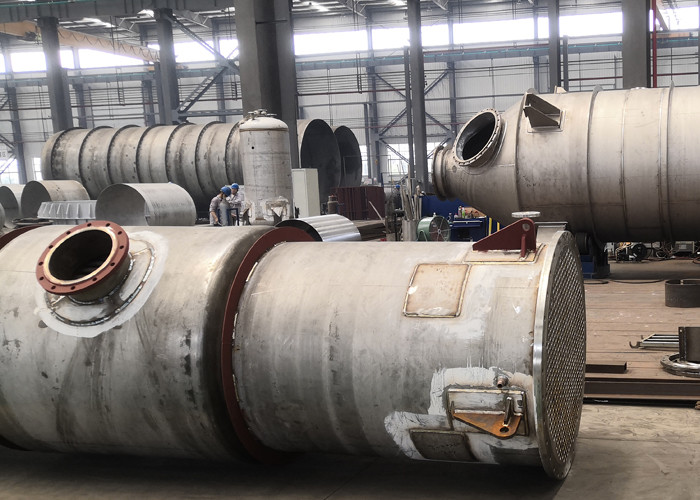

Năng lực sản xuất và chứng chỉ của chúng tôi
