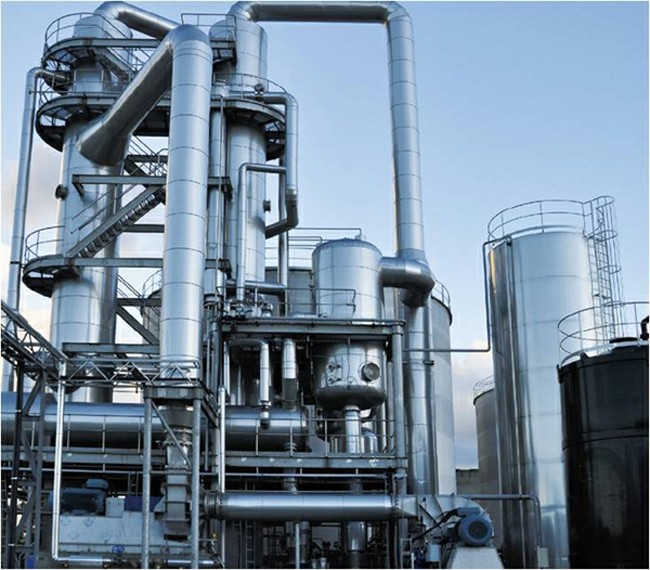

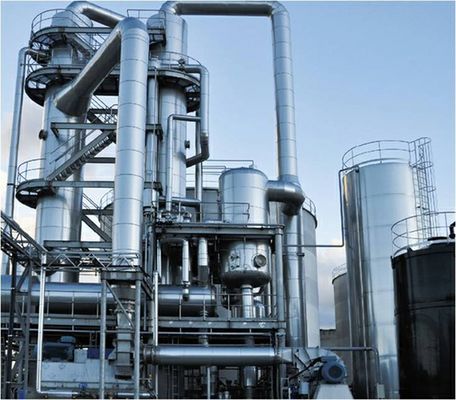

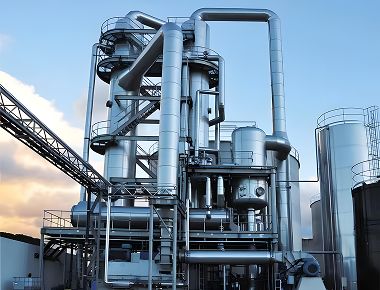

Thiết bị bay hơi rơi màng phim MVR hiệu ứng đơn Ethanol
Bốc hơi nhiều hiệu ứng
Các quy trình bay hơi đa hiệu ứng có thể tối ưu hóa hiệu quả sử dụng năng lượng của các cơ sở thông qua việc tái chế hơi.
hoạt động
Hơi được cung cấp trong lần tác dụng đầu tiên tạo ra hơi ở áp suất thấp hơn.Những hơi này sau đó được sử dụng trong hiệu ứng thứ hai là hơi đốt nóng bằng hơi.
Số lượng hiệu ứng khác nhau và có thể lên đến 8. Số lượng hiệu ứng được chọn tùy theo chi phí đầu tư và vận hành.
Hơi ở đầu ra của hiệu ứng cuối cùng nên được ngưng tụ.
Ví dụ Nguyên tắc dòng chảy song song
Dung dịch đi vào mạch bay hơi của giai đoạn đầu tiên.Tại đây, nó trộn với dung dịch tuần hoàn và được đun nóng trong lò sưởi H bằng hơi nước.Trong thiết bị bay hơi V1, dung môi (nước) bay hơi đồng thời làm lạnh dung dịch đến nhiệt độ sôi.Dung dịch sau đó chảy sang giai đoạn thứ hai, được vận hành dưới áp suất giảm và do đó ở nhiệt độ thấp hơn.Hơi được tạo ra trong giai đoạn đầu tiên được sử dụng làm môi trường gia nhiệt để làm bay hơi dung dịch trong giai đoạn thứ hai.Quá trình này có thể được lặp lại nhiều lần tùy thuộc vào độ cao điểm sôi của dung dịch và các điều kiện khung hiện có.Hơi của giai đoạn cuối được ngưng tụ thông qua nước làm mát.Nếu muối được kết tinh trong nhà máy, thì sự bay hơi tiếp theo sẽ cô đặc dung dịch đến mức các tinh thể được hình thành.Nếu muốn, các tinh thể trong huyền phù sau đó có thể được tách ra khỏi dung dịch và sấy khô.
Thích hợp cho mọi loại thiết bị bay hơi
Thiết bị bay hơi nhiều hiệu ứng có thể được tạo thành từ màng rơi, thiết bị bay hơi tuần hoàn cưỡng bức hoặc làm mát nhanh.
Ứng dụng
Công nghệ này là tuyệt vời khi chi phí hơi thấp.
Ưu điểm chính của hệ thống đa tác dụng:
Khả năng sử dụng tối đa năng lượng đầu vào (tiết kiệm hơi nước)
Giảm năng lượng cần thiết để chạy toàn bộ hệ thống
Giảm tải ngưng tụ với các hiệu ứng bổ sung (cần ít nước làm mát hơn)
Kiểm soát lưu lượng rượu
Thu gom và xử lý nước ngưng hôi tiện lợi
Khả năng làm sạch trực tuyến các hiệu ứng cá nhân
Hiệu suất nhiệt tối đa với tùy chọn dòng chảy đồng thời
Thông số kỹ thuật của thiết bị bay hơi màng rơi
Kiểu | hiệu ứng đơn | Hieu ung kep | ba tác dụng |
Công suất bay hơi (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Mật độ nguyên liệu cho ăn % | theo chất liệu | ||
Xả mật độ vật liệu % | theo chất liệu | ||
Áp suất hơi | 0,5-0,8 | ||
Tiêu thụ hơi / Công suất bay hơi (với bơm áp suất nhiệt) | 0,65 | 0,38 | 0,28 |
nhiệt độ bay hơi | 45-90 | ||
nhiệt độ khử trùng | 90-110 | ||
Tiêu thụ nước làm mát / Công suất bay hơi (đầu vào 20°C, đầu ra 40°C) | 28 | 11 | số 8 |
Lưu ý: chúng tôi có thể thiết kế sản phẩm tùy chỉnh theo yêu cầu của khách hàng. |

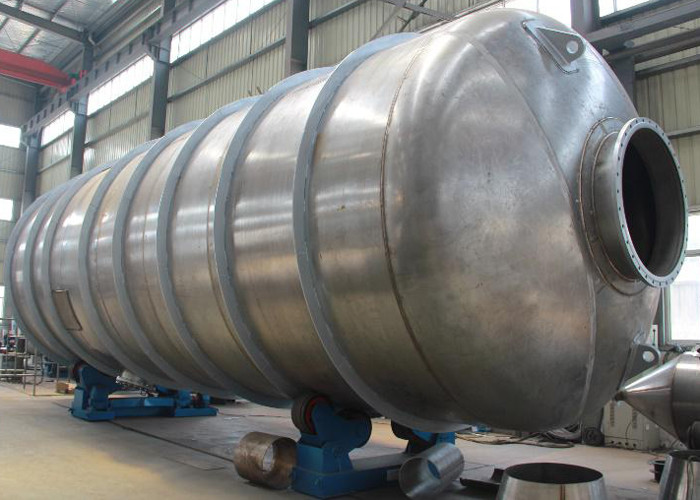

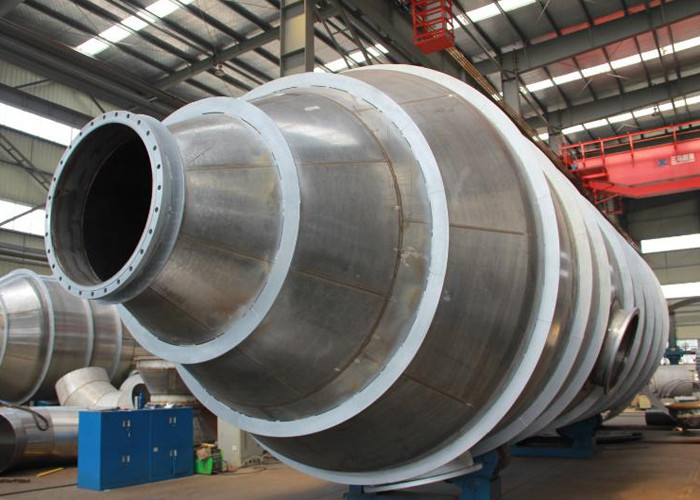

Nơi sản xuất của chúng tôi
