Thiết bị bay hơi MVR tích hợp đa hiệu ứng đa hiệu ứng thông minh
Mô tả MVR
MVR là tên viết tắt của Mechanical Vapor Recompression.Nó sử dụng máy nén để nén lại hơi thứ hai (nhiệt độ thấp và áp suất thấp) bay hơi khỏi vật liệu lỏng, để tăng nhiệt độ và áp suất của nó, để tái sử dụng nó làm nguồn gia nhiệt để làm bay hơi vật liệu lỏng một lần nữa.Trong quá trình bay hơi của thiết bị bay hơi đa tác dụng thông thường, hơi thứ hai của một tác dụng không thể được sử dụng làm nguồn gia nhiệt cho tác dụng của chính nó, chỉ có thể được sử dụng cho tác dụng kia.Nếu muốn sử dụng cho mục đích riêng của nó, phải cung cấp thêm năng lượng để tăng nhiệt độ (áp suất) của nó, và máy bơm phun hơi chỉ có thể nén một phần hơi thứ hai, trong khi Thiết bị bay hơi MVR có thể nén tất cả hơi thứ hai bên trong thiết bị bay hơi.
Quá trình bay hơi của MVR là hơi ở nhiệt độ thấp được nén bởi máy nén, nhiệt độ và áp suất tăng, entanpi tăng, sau đó đi vào thiết bị trao đổi nhiệt để tận dụng hết nhiệt tiềm ẩn của hơi nước.Ngoài việc khởi động ổ đĩa, toàn bộ quá trình bay hơi không cần hơi nước.
Ứng dụng:
Nó có thể được sử dụng rộng rãi cho Sữa, glucose, axit hữu cơ, VC, xylose, dược phẩm, nhà máy, công nghiệp hóa chất, bảo vệ môi trường, tái chế chất thải, làm giấy, công nghiệp làm muối như bay hơi và cô đặc, kết tinh bay hơi, nhiệt độ thấp của quá trình bay hơi Vân vân.
Những đặc điểm chính:
MVR có nhiều ưu điểm hơn như tiết kiệm năng lượng, hiệu suất nhiệt cao, tiêu thụ điện năng thấp, không gây ô nhiễm, thiết bị hoạt động ổn định, vận hành đơn giản, tự động hóa cao và thiết bị nhỏ gọn, tiết kiệm diện tích và tiết kiệm hệ thống làm mát.Đặc biệt áp dụng cho các nhà máy muốn mở rộng cấp hơi và cấp nước nhưng không đủ diện tích, cần nước lạnh và nước ngưng cho tình trạng bay hơi ở nhiệt độ thấp, tiết kiệm đầu tư và đạt hiệu quả tiết kiệm năng lượng tốt.
Đặc tính kỹ thuật MVR
Công nghệ MVR sử dụng hơi được tạo ra để tạo nhiệt thay vì các nguồn nhiệt đắt tiền
Công nghệ MVR không cần tháp giải nhiệt, giảm đáng kể việc sử dụng nước làm mát
Công nghệ MVR hiệu quả hơn so với công nghệ bay hơi đa hiệu ứng truyền thống, tiết kiệm năng lượng và giảm chi phí vận hành
Công nghệ MVR thực sự tiết kiệm năng lượng, tiết kiệm nước, thân thiện với môi trường và giúp tái chế tài nguyên
Công nghệ MVR đạt được sự bay hơi ở nhiệt độ thấp, giảm đáng kể tác động lên vật liệu của bạn
Cấu trúc hệ thống công nghệ MVR đơn giản, hoàn toàn tự động, hoạt động liên tục
Hệ thống MVR bao gồm một thiết bị bay hơi, một máy nén hơi, bộ phân tách, máy bơm, đường ống, thiết bị đo và các bộ phận điều khiển điện
Hệ thống MVR có thể được thiết kế xung quanh thiết bị bay hơi đơn giản hoặc thiết bị bay hơi dạng ống màng rơi phức tạp
Hệ thống MVR có thể sử dụng máy nén hơi đơn giản hoặc máy bơm rễ phức tạp
Hệ thống MVR có thể có trữ lượng chất lỏng thấp hoặc là hệ thống bể chứa thể tích lớn hơn
Hệ thống MVR có thể đạt được nhiều loại bay hơi, thiết kế quy trình và thành phần chất lỏng sẽ quyết định điều này
So sánh chi phí vận hành
Hoạt động của hai quá trình bay hơi để xử lý được trình bày trong bảng.
Hoạt động của hai quá trình bay hơi để xử lý nước thải giấy.
mục | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
Nồng độ đến (%) | 10 | 10 | 20 | |
Nồng độ ngoài (%) | 45 | 20 | 45 | |
Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
Vùng ngưng tụ (㎡) | 800 | / | 300 | |
Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
Điện (kWh / h) | 500 | 1600 | 180 | |
Nước (t / h) | 900 | / | 350 | |
Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
RMBx10000 / ngày | 10,8 | 6.2 | ||
RMBx10000 / năm (340 ngày) | 3672 | 2115 |
Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.
Việc đầu tư các thiết bị quá trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB
Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)
Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm
Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
Công suất xử lý có thể lên đến 100T / h, với các ưu điểm như không gian sàn nhỏ, cấu trúc nhỏ gọn, hoạt động ổn định, v.v.
Bản vẽ nguyên lý làm việc

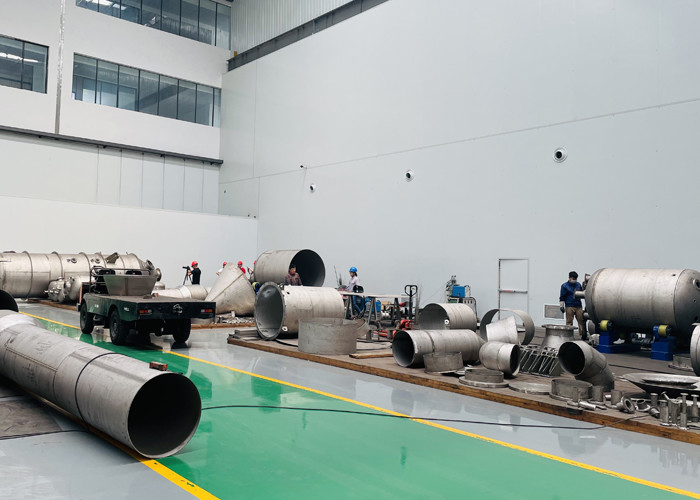

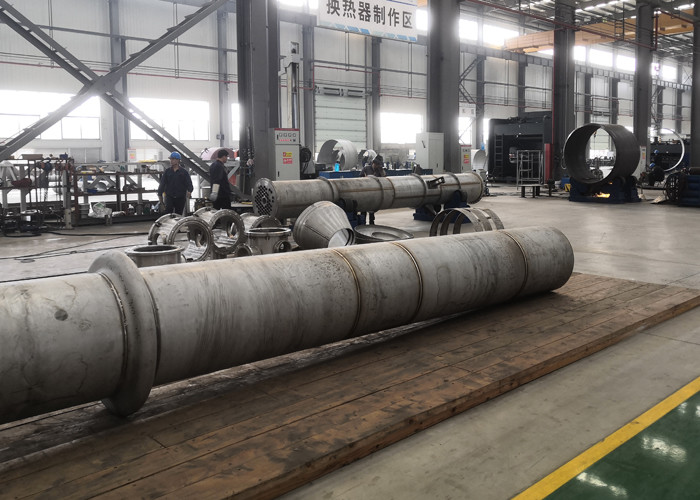

Năng lực sản xuất và chứng chỉ của chúng tôi
