Hệ thống Mvr và Tvr Máy nén loại rễ 480V

Máy nén hơi gốc công suất nhỏ được sử dụng trong hệ thống MVR và TVR

Sự miêu tả

Máy nén hơi Roots có thể được sử dụng trong hệ thống MVR với lượng bốc hơi dưới 15t / h.

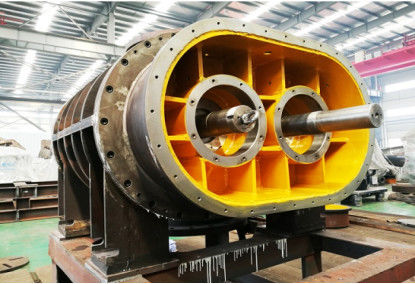

Máy nén hơi Roots có cấu tạo chủ yếu là bộ rôto chủ-tớ, vỏ, phớt cơ khí, ổ trục, bánh răng đồng bộ và khớp nối.Nó phù hợp để làm sạch môi trường làm việc hữu cơ, khử mặn nước biển, nén và vận chuyển bằng hơi nước, cô đặc và kết tinh trong công nghiệp hóa chất, công nghiệp dược phẩm, công nghiệp luyện kim và công nghiệp thực phẩm, và xử lý chất lỏng thải công nghiệp.Nó là cơ quan chính của quá trình hồi lưu hơi thứ cấp trong hệ thống MVR.

Các thành phần thiết bị bay hơi MVR:

Thiết bị bay hơi:

Vật liệu lỏng bên trong thiết bị bay hơi được làm nóng bằng hơi nước để bay hơi.Chọn thiết bị bay hơi loại khác nhau tùy theo các tính năng vật liệu lỏng khác nhau.

Bộ phân tách (bộ kết tinh):

sử dụng để tách hơi và chất lỏng, theo các tính năng chất lỏng khác nhau chọn bộ tách loại khác nhau (bộ kết tinh), chẳng hạn như bộ phân tách thông thường, bộ phân tách trọng lực, bộ phân tách thiết kế đặc biệt (bộ kết tinh).

Hệ thống chân không:

Sử dụng để giữ độ chân không cho toàn hệ thống, bơm một lượng khí, khí cố định, khí lỏng cuốn theo từ dàn bay hơi, để có được quá trình bay hơi ổn định toàn hệ thống.

Bơm:

Sử dụng để chuyển chất lỏng và chất lỏng cô đặc.Theo các tính năng chất lỏng khác nhau chọn máy bơm khác nhau, chẳng hạn như máy bơm ly tâm, máy bơm dịch chuyển, máy bơm trục vít.

Máy nén:

Dùng để nén hơi thứ cấp cung cấp cho nguồn gia nhiệt, nâng cao entanpi hơi thứ cấp.Theo lưu lượng khác nhau và tỷ lệ nén chọn máy nén khác nhau, trong trường hợp tăng áp suất tăng, máy nén nhiều tầng có thể được sử dụng nối tiếp.

Hệ thống điều khiển:

Trung tâm điều khiển hệ thống bay hơi MVR, bằng tốc độ động cơ thông thường, van điều khiển, đồng hồ đo lưu lượng, nhiệt độ và áp suất, để thực hiện các hoạt động bay hơi, làm sạch, dừng tự động, v.v.Hệ thống báo động tự động, bảo vệ tự động không bị hư hỏng, giữ cân bằng động.

Hệ thống làm sạch:

Chất lỏng khác nhau sau một thời gian của thiết bị bay hơi, có thể có hiện tượng đóng cặn, nói chung, 99% cặn có thể được loại bỏ bằng cách thêm dung môi hóa học, và có thể sử dụng CIP làm sạch tại chỗ hoặc tháo rời để làm sạch.

Phạm vi áp dụng:

Thiết bị bay hơi nén hơi cơ học (MVR), thích hợp cho sữa, glucose, axit hữu cơ, VC, xylose, dược phẩm, kỹ thuật hóa học và sinh học, kỹ thuật môi trường, tái chế chất thải, sản xuất giấy, công nghiệp muối cho nồng độ nhiệt độ thấp.

Hiệu quả năng lượng tốt nhất có thể
So với thiết bị bay hơi đa hiệu ứng, thiết bị bay hơi MVR tiêu thụ ít năng lượng hơn đáng kể.
Thiết kế không tạo bọt
Vận tốc hơi bên trong thiết bị bay hơi thấp, tốc độ cắt thấp và cấu tạo màng rơi tự do là những ưu điểm của thiết kế trong việc giảm thiểu việc tạo bọt.Điều này đặc biệt quan trọng trong thiết bị bay hơi MVR, không chỉ để tối đa hóa việc sản xuất nước ngưng sạch mà còn để bảo vệ máy nén hoặc quạt.
Thiết kế không cắm
Sự phân bố rượu đồng đều của rượu trên các lam, và sự phân bố lại liên tục của rượu được tạo ra bởi hình dạng lõm của bề mặt lam, đảm bảo bề mặt gia nhiệt được làm ướt hoàn toàn và loại bỏ sự đóng cặn cục bộ hoặc quá nồng độ của rượu.Bề mặt gia nhiệt lamella đảm bảo rằng cặn hòa tan trong nước có thể được rửa sạch bằng cách rửa pha loãng đơn giản, loại bỏ nhu cầu mất thời gian và tốn kém để làm sạch.
Chất ngưng tụ sạch nhất
Khả năng phân tách nước ngưng hiệu quả cao trong các ống dẫn và lam của dàn bay hơi, cộng với việc tích hợp loại bỏ các phần ngưng tụ hôi, tạo ra nước sạch và có thể tái sử dụng.
