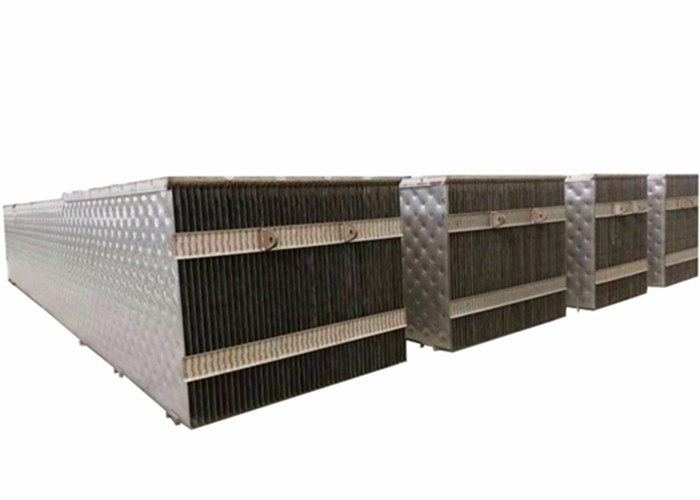

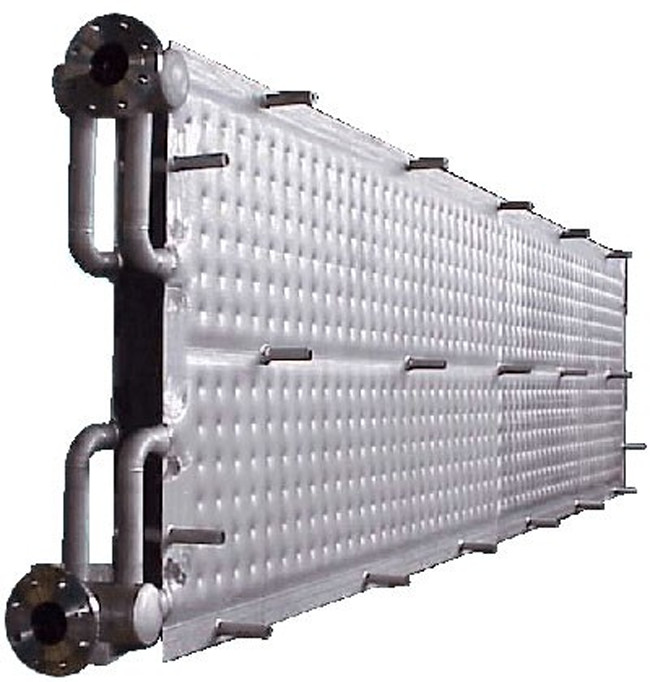

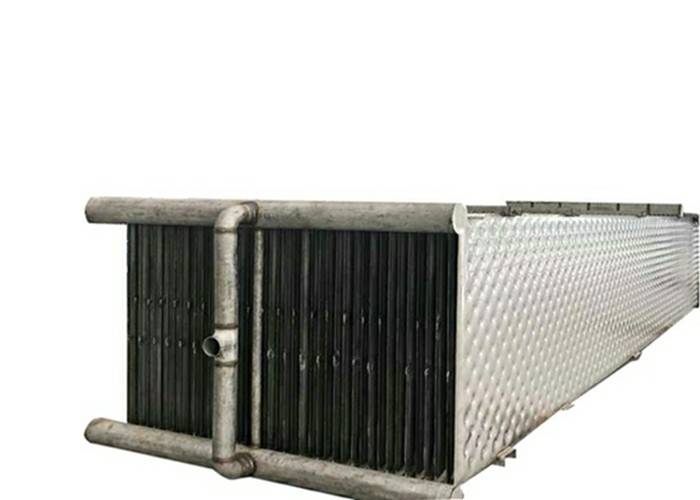

Tấm lõm bằng thép không gỉ có thể tùy chỉnh kích thước cho thiết bị trao đổi nhiệt
Các nhà máy bay hơi đã được chứng minh trong việc lắp đặt trên khắp thế giới.Có nhiều cấu hình và mô hình khác nhau - từ thiết bị bay hơi sơ bộ đến các thiết bị bay hơi đa hiệu ứng - để đáp ứng ngay cả nhu cầu bốc hơi của nhà máy bột giấy hoặc nhà máy nước thải khó khăn nhất
Ưu điểm chính của thiết bị bay hơi đa hiệu ứng là việc sử dụng các bề mặt gia nhiệt lamella đã được chứng minh cho hiệu quả và độ tin cậy cao.
pp-bốc hơi-thực vật-lamella
Nhà máy bay hơi
bề mặt sưởi ấm lamella
Tên | Loạt tấm gối | Bộ trao đổi nhiệt vỏ và ống | Bộ trao đổi nhiệt dạng tấm có thể tháo rời | Bộ trao đổi nhiệt dạng tấm xoắn ốc |
Nhiệt độ hoạt động | <800 ℃ | <800 ℃ | <170 ℃ | <350 ℃ |
Áp suất tối đa | <60 bar | <200 thanh | <32 thanh | <25 bar |
Hệ số truyền nhiệt sang nước [W / m2 · ℃] | 3500 | 2700 | 5600 | 2000 |
Ứng dụng của trao đổi nhiệt không khí và nước | Phù hợp | Phù hợp | không vừa | Phù hợp một phần |
Ngâm trong bể hoặc nước | Phù hợp | Phù hợp một phần | không vừa | không vừa |
Hàn bể và lò phản ứng | Áp dụng | không áp dụng | không áp dụng | không áp dụng |
Lắp đặt vào lò phản ứng hiện có và các thiết bị khác | Ứng dụng linh hoạt | Có thể áp dụng một phần | không áp dụng | không áp dụng |
Tất cả kết cấu hàn | Áp dụng | Áp dụng | không áp dụng | không áp dụng |
Chất lỏng bị ô nhiễm nặng và các ứng dụng khác | Áp dụng | Áp dụng | Áp dụng một phần | Áp dụng |
Trọng lượng trên một đơn vị diện tích | thấp | cao | thấp | cao |
Màng rơi, bình ngưng và dàn bay hơi | Phù hợp | Phù hợp | Phù hợp một phần | Phù hợp một phần |
Rượu đen là sản phẩm phụ của bột giấy từ các nhà máy sản xuất các sản phẩm từ cây cối, chẳng hạn như giấy.Nó hiện đang được sử dụng để thu hồi hóa chất nấu ăn và sản xuất hơi nước áp suất cao được sử dụng trong quá trình sản xuất bột giấy và giấy.Nó được cấu tạo từ các thành phần khác nhau từ các quá trình này như lignin, hemixenlulo, natri hydroxit (NaOH) và natri sunfua (Na2S).Hợp chất lignin trong rượu đen có thể được sử dụng để làm nhiên liệu sinh học nhưng nó có thể tốn kém để sản xuất và vì vậy nhiên liệu làm từ nó không phổ biến lắm.
Tuy nhiên, và theo Cơ quan Năng lượng Quốc tế (IEA), tương lai của việc sử dụng rượu đen làm nhiên liệu là đầy hứa hẹn và nó được coi là nhiên liệu quan trọng thứ năm trên trái đất!
Bốc hơi rượu đen
Rượu đen thu hồi từ nghiền bột chứa 14-17% chất rắn hòa tan
Những chất rắn này bao gồm khoảng 1/3 hóa chất vô cơ có trong chất lỏng màu trắng được thêm vào bể phân hủy
2/3 còn lại bao gồm các hóa chất hữu cơ chiết xuất từ gỗ
Rượu đen phải được cô đặc đến trên 60% chất rắn để nó cháy mà không cần bổ sung nhiên liệu
Yêu cầu quy trình cơ bản
Sử dụng năng lượng hiệu quả
Hiệu quả tách hơi nước khỏi rượu đen
Tách metanol, xà phòng dầu cao đúng cách
Nồng độ của rượu đen đến 75-85% chất rắn khô
Bay hơi
Sứ mệnh:
Làm bay hơi chất lỏng màu đen yếu để tách nước và tạo ra chất lỏng màu đen mạnh có sản phẩm dễ cháy
Ba quá trình chính xảy ra trong thiết bị bay hơi là:
Rượu đen + nhiệt đến Rượu đen mạnh + Nước + Hơi nước
Nước ngưng + Hơi nước để làm sạch + Nước ngưng bẩn + NCG
Rượu đen đến Rượu đen + Xà phòng (chỉ gỗ mềm)
Làm thế nào để đạt 80-85% chất rắn khô?
Do độ nhớt cao
MP-hơi nước làm phương tiện gia nhiệt
nhiệt độ rượu 175 ℃ trong thiết bị cô đặc cuối cùng
Thời gian lưu giữ rượu
thiết bị bay hơi cũng hoạt động như một thiết bị phản ứng LHT
Vật liệu xây dựng song công
hàm lượng kiềm cao có thể gây ra vết nứt do ăn mòn do ứng suất (SCC)
Tiết kiệm năng lượng để giảm chi phí
Các loại rượu có chất rắn khô cao nhất với tính khả dụng tối đa bằng cách sử dụng công nghệ kết tinh
Chất ngưng tụ có thể tái sử dụng sạch nhất sử dụng lượng hơi nước tối thiểu
Tiêu thụ điện và hơi nước thấp nhất
Tự làm sạch
Dung sai ngay cả việc mở rộng quy mô không hòa tan
