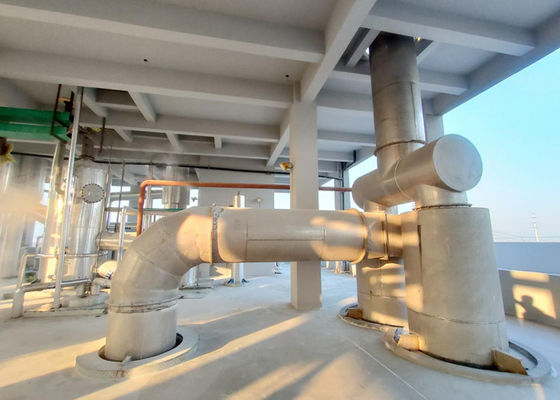

MVR nén hơi cơ khí công nghiệp
Máy bơm nhiệt sử dụng năng lượng để truyền nhiệt từ nguồn nhiệt độ thấp hơn đến nguồn nhiệt độ cao hơn bằng cách sử dụng năng lượng bổ sung.Đối với máy bơm nhiệt công nghiệp, nguồn nhiệt là nhiệt thải của quá trình.
Hồi nén hơi cơ học (MVR) là một hệ thống bơm nhiệt hở, trong đó áp suất và nhiệt độ của hơi, cùng với nhiệt độ bão hòa tương ứng, được tăng lên bằng cách nén.Giải nén hơi là một biến thể cụ thể của MVR.Khí thải hơi áp suất thấp từ các hoạt động công nghiệp, chẳng hạn như thiết bị bay hơi hoặc lò nấu, thường được thoát ra khí quyển hoặc ngưng tụ trong tháp giải nhiệt, trong khi các hoạt động khác của nhà máy trên cùng một địa điểm có thể yêu cầu hơi áp suất trung gian.Thay vì mở rộng hơi nước áp suất cao qua van tiết lưu để đáp ứng những nhu cầu này, hơi nước thải áp suất thấp có thể được nén cơ học đến áp suất cao hơn để có thể tái sử dụng.Quá trình nén hơi dựa vào một máy nén cơ học để tăng nhiệt độ của nhiệt tiềm ẩn trong hơi để làm cho nó có thể sử dụng được cho các nhiệm vụ của quá trình.Ưu điểm nằm ở chỗ, năng lượng nén cần thiết rất nhỏ so với lượng nhiệt tiềm ẩn trong hơi nước tái chế.
Hiệu suất năng lượng của quá trình nén hơi được biểu thị bằng hệ số hiệu suất (COP).COP cho biết tỷ số giữa nhiệt thu hồi thuần và năng lượng được sử dụng bởi máy nén.Trong trường hợp này, nhiệt lượng thực là sản lượng hơi bao gồm sản lượng hơi bổ sung bằng cách phun nước.Các ứng dụng tiết kiệm và tiết kiệm năng lượng điển hình có COP tối thiểu là 3,5.Một số ứng dụng của MVR có COP là 10 hoặc thậm chí cao hơn.
Các yếu tố quan trọng để có COP cao là:
Một tỷ lệ thấp của áp suất hơi nước tuyệt đối.Hướng dẫn cho tỷ lệ tối đa là 6, nhưng trong thực tế hàng ngày, tỷ lệ này là khoảng 3.
Công suất tối thiểu.Hướng dẫn là tối thiểu một tấn hơi mỗi giờ. Phun nước sau khi nén.
Thiết bị bay hơi MVR giảm thiểu tiêu thụ năng lượng
Thiết bị bay hơi MVR (đôi khi được gọi là Thiết bị bay hơi nén hơi) loại bỏ nước từ nhà máy rượu hoặc nước thải với mức tiêu thụ năng lượng tối thiểu và khả năng cung cấp tối đa của nhà máy đồng thời mang lại chất lượng nước ngưng tụ cao.

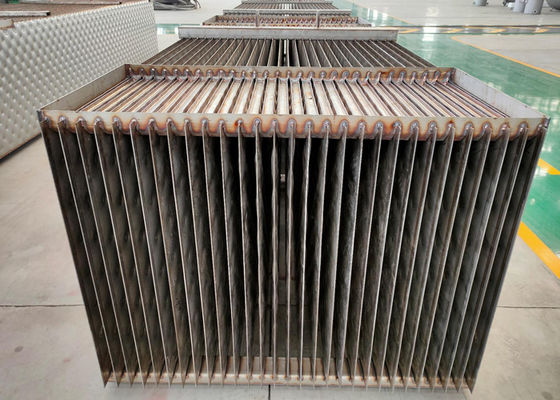

Các thiết bị bay hơi có bề mặt gia nhiệt dạng phiến.Vốn dĩ không tạo bọt, các thiết bị bay hơi này lý tưởng phù hợp cho các ứng dụng chất rắn khô thấp của bay hơi MVR với công suất từ 10 đến 200 t / h trong một đơn vị.
Thiết bị bay hơi MVR hoạt động trên nguyên tắc "bơm nhiệt".Hơi nước bay hơi được nén lại bằng quạt hoặc máy nén ly tâm tốc độ thấp, đơn giản để làm tăng nhiệt độ bão hòa của hơi.Sau quạt, hơi có thể được dùng làm hơi nóng trong cùng một dàn.Hơi được nén lại sẽ ngưng tụ và giải phóng nhiệt tiềm ẩn của nó qua bề mặt truyền nhiệt để làm bay hơi thêm chất lỏng hoặc nước thải.
Cơ cấu thiết bị
Thiết bị bay hơi tuần hoàn cưỡng bức hiệu quả kép bao gồm bộ gia nhiệt, bộ tách, bộ tách hơi-lỏng, bình ngưng, bơm chân không, bơm tuần hoàn cưỡng bức, bơm xả, bơm ngưng tụ, tủ điện, bệ vận hành và tất cả các phụ kiện đường ống, van, dụng cụ, v.v.
Lò sưởi: Hai bộ lò sưởi dạng ống đứng kết nối nối tiếp với nhau.Chất lỏng cấp được bơm vào bộ gia nhiệt thứ nhất bằng bơm tuần hoàn cưỡng bức, sau đó đi vào bộ gia nhiệt thứ hai.Chất lỏng được nung nóng chảy xuống trong ống và chảy vào thiết bị phân tách theo hướng tiếp tuyến, hiệu suất tách hơi-lỏng tốt hơn.
Bộ tách: Loại thẳng đứng, hơi thứ cấp được xả từ phía trên, đi qua bộ tách hơi - lỏng trước khi đi vào bình ngưng.Đáy của thiết bị phân tách được kết nối với một máy bơm tuần hoàn cưỡng bức.
Bộ tách hơi - lỏng: Được sử dụng để ngăn những giọt chất lỏng nhỏ tạo ra trong quá trình bay hơi thoát ra ngoài cùng với hơi thứ cấp, giảm thất thoát chất lỏng cấp và ngăn ngừa ô nhiễm đường ống và nước làm mát.
Bình ngưng: ngưng tụ hơi thứ cấp khổng lồ sinh ra trong quá trình bay hơi thành chất lỏng bằng nước làm mát, làm cho quá trình tập trung diễn ra suôn sẻ.Trong khi đó, tách hơi không ngưng tụ khỏi hơi thứ cấp và nước làm mát, giúp nó dễ dàng được bơm chân không bơm ra ngoài để đảm bảo độ chân không.
Lợi ích
Tiêu thụ năng lượng cụ thể rất thấp
Không cần hơi nước hoặc nước làm mát
Không cần thiết phải tích hợp với các thiết bị bay hơi hiện có
Vị trí có thể được lựa chọn tương đối tự do
Khả năng phân tách nước ngưng tuyệt vời
Kiểm soát công suất dễ dàng
Đã được chứng minh trong nhiều ứng dụng trong các nhà máy bột giấy kraft và cơ khí
| tên sản phẩm | Thiết bị bay hơi MVR |
| Đơn xin | Chất thải Nước uống Sự đối đãi |
| Tụ điện | Thẳng đứng |
| Sự bảo đảm | 12 tháng |
| Đặc trưng | Tiết kiệm năng lượng / Chi phí vận hành thấp |
| Dịch vụ tùy chỉnh | đúng |
Bản vẽ kỹ thuật nguyên lý làm việc

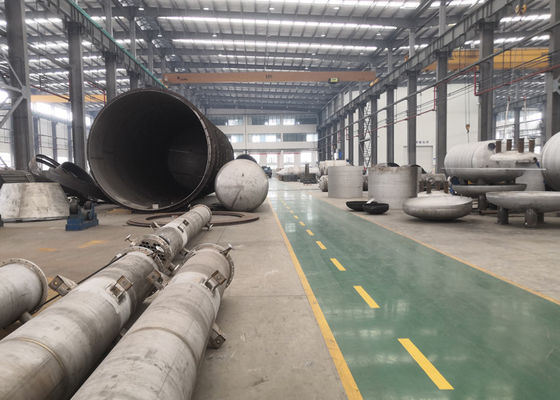

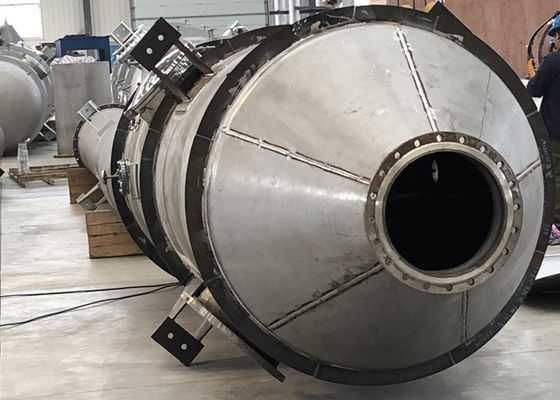

Quy trình sản xuất
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
