Gối hàn Laser Bộ trao đổi nhiệt bằng thép không gỉ cho màng rơi Máy bay hơi Mvr

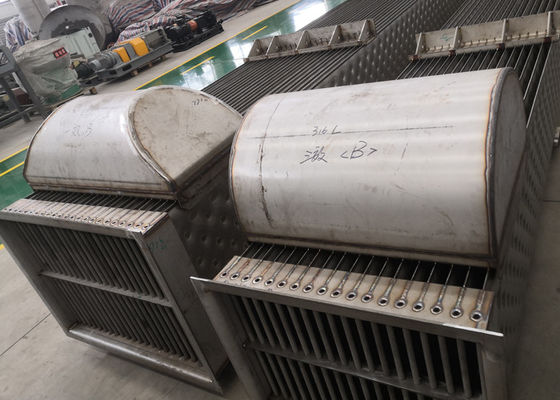

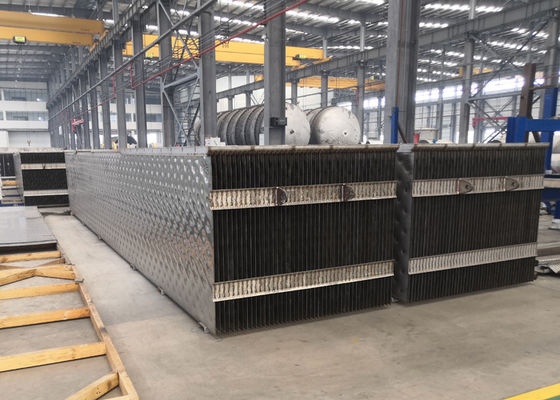

Nhà sản xuất tấm trao đổi nhiệt bằng thép không gỉ bằng thép không gỉ hàn Laser cho thiết bị bay hơi MVR phim rơi

Thiết bị bay hơi nén hơi cơ học (MVR)

Nén hơi cơ học giảm năng lượng sử dụng trong quá trình bay hơi lên đến 90% so với các hệ thống thông thường.

Nó hoạt động bằng cách tái sử dụng năng lượng nhiệt có trong hơi, nếu không thì năng lượng này sẽ bị lãng phí. ống khi nó chảy xuống nó có xu hướng tạo thành một lớp màng ở bên trong ống. thiết bị trao đổi nhiệt.Khi hơi nóng ngưng tụ ở bên ngoài các ống, nó giải phóng nhiệt tiềm ẩn làm tăng nhiệt độ của chất lỏng cấp trong các ống. Một chất lỏng nhớt đậm đặc. nhiều chất lỏng cô đặc rơi xuống đáy được hút ra và hơi bốc lên trên.

Quạt tuabin hút hơi từ Bộ phân tách và nén lại, tăng áp suất và do đó làm tăng nhiệt độ đến mức hơi có thể một lần nữa được sử dụng làm nguồn nhiệt. lý tưởng nhất là phù hợp với áp suất, nhiệt độ và thể tích của quá trình bay hơi MVC. Trái tim của nó là một cánh quạt tốc độ cực cao với vận tốc đầu nhanh hơn vận tốc của một chiếc máy bay phản lực hơn 1000 km / h. Vận tốc của bất kỳ bánh công tác hàn nào từng được sản xuất. Hơi nước được làm nóng lại sau đó có thể được đưa trở lại Calandria để cung cấp năng lượng nhiệt cần thiết để làm bay hơi nhiều chất lỏng cấp hơn khi nó đi xuống các ống. cách hiệu quả về chi phí để giữ lại và tái sử dụng nhiệt tiềm ẩn trong hơi.icity để điều khiển quạt Turbo.

Khi chi phí năng lượng tăng lên, việc sử dụng thiết bị bay hơi nén hơi cơ học (MVR) cũng tăng lên.Tiết kiệm năng lượng có thể bằng cách sử dụng công nghệ MVR là đáng kể.Thiết bị bay hơi MVR được thiết kế để hoạt động với mức tiêu thụ năng lượng riêng rất thấp trong khi tạo ra nước ngưng sạch để giảm thiểu tiêu thụ nước ngọt trong nhà máy.

Hiệu quả năng lượng tốt nhất có thể

So với thiết bị bay hơi đa hiệu ứng, thiết bị bay hơi MVR tiêu thụ ít năng lượng hơn đáng kể.

Thiết kế không tạo bọt

Vận tốc hơi bên trong thiết bị bay hơi thấp, tốc độ cắt thấp và cấu tạo màng rơi tự do là những ưu điểm của thiết kế trong việc giảm thiểu việc tạo bọt.Điều này đặc biệt quan trọng trong thiết bị bay hơi MVR, không chỉ để tối đa hóa việc sản xuất nước ngưng sạch mà còn để bảo vệ máy nén hoặc quạt.

Thiết kế không cắm

Sự phân bố rượu đồng đều của rượu trên các lam, và sự phân bố lại liên tục của rượu được tạo ra bởi hình dạng lõm của bề mặt lam, đảm bảo bề mặt gia nhiệt được làm ướt hoàn toàn và loại bỏ sự đóng cặn cục bộ hoặc quá nồng độ của rượu.Bề mặt gia nhiệt lamella đảm bảo rằng cặn hòa tan trong nước có thể được rửa sạch bằng cách rửa pha loãng đơn giản, loại bỏ nhu cầu làm sạch tốn kém thời gian và tốn kém.

Chất ngưng tụ sạch nhất

Khả năng phân tách nước ngưng hiệu quả cao trong các ống dẫn và lam của dàn bay hơi, cộng với việc tích hợp loại bỏ các phần ngưng tụ hôi, tạo ra nước sạch và có thể tái sử dụng.

Đặc tính kỹ thuật MVR

Công nghệ MVR sử dụng hơi được tạo ra để tạo nhiệt thay vì các nguồn nhiệt đắt tiền

Công nghệ MVR không cần tháp giải nhiệt, giảm đáng kể việc sử dụng nước làm mát

Công nghệ MVR hiệu quả hơn so với công nghệ bay hơi đa hiệu ứng truyền thống, tiết kiệm năng lượng và giảm chi phí vận hành

Công nghệ MVR thực sự tiết kiệm năng lượng, tiết kiệm nước, thân thiện với môi trường và giúp tái chế tài nguyên

Công nghệ MVR đạt được sự bay hơi ở nhiệt độ thấp, giảm đáng kể tác động lên vật liệu của bạn

Cấu trúc hệ thống công nghệ MVR đơn giản, hoàn toàn tự động, hoạt động liên tục

Hệ thống MVR bao gồm một thiết bị bay hơi, một máy nén hơi, bộ phân tách, máy bơm, đường ống, thiết bị đo và các bộ phận điều khiển điện

Hệ thống MVR có thể được thiết kế xung quanh thiết bị bay hơi đơn giản hoặc thiết bị bay hơi dạng ống màng rơi phức tạp

Hệ thống MVR có thể sử dụng máy nén hơi đơn giản hoặc máy bơm rễ phức tạp

Hệ thống MVR có thể có trữ lượng chất lỏng thấp hoặc là hệ thống bể chứa thể tích lớn hơn

Hệ thống MVR có thể đạt được nhiều loại bay hơi, thiết kế quy trình và thành phần chất lỏng sẽ quyết định điều này

Bản vẽ nguyên lý làm việc

Hoạt động

Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy rơm lúa mì được trình bày trong bảng.

Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy

Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.

Việc đầu tư các thiết bị quá trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB

Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)

Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm

Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
