Tiêu thụ hơi nước thấp Máy bay hơi tấm gối nổi đôi
Ứng dụng MVR
Công nghệ bay hơi nhiệt độ thấp, tiết kiệm năng lượng MVR thay thế các thiết bị bay hơi đơn giản.MVR được sử dụng rộng rãi trong nhiều ứng dụng, bao gồm:
Không xả chất lỏng để xử lý nước thải công nghiệp
Công nghiệp hóa chất để bay hơi, kết tinh và tinh chế
Nồng độ nước muối
Nồng độ nước muối RO
Nồng độ trong ngành công nghiệp đồ uống (sữa, nước trái cây, đường, v.v.)
Nồng độ trong ngành thực phẩm (bột ngọt, đậu nành, đạm, đường)
Công nghiệp dược phẩm (thuốc, vitamin) nồng độ
Giơi thiệu sản phẩm
Thiết bị bay hơi MVR nén hơi nước có nhiệt độ thấp qua máy nén, tăng nhiệt độ và áp suất, tăng entanpi, sau đó đi vào thiết bị trao đổi nhiệt để ngưng tụ nhằm tận dụng nhiệt tiềm ẩn của hơi nước.Ngoại trừ khi khởi động, hơi thứ cấp từ thiết bị bay hơi không có hơi thô trong toàn bộ quá trình bay hơi được nén bởi máy nén, áp suất và nhiệt độ tăng, entanpi tăng, sau đó nó được đưa đến buồng gia nhiệt của thiết bị bay hơi. được sử dụng làm hơi nước nóng.Giữ cho chất lỏng vật liệu ở trạng thái sôi, trong khi hơi nước đun nóng tự ngưng tụ thành nước.Bằng cách này, hơi nước đã thải bỏ trước đó được tận dụng tối đa, nhiệt tiềm ẩn được thu hồi và cải thiện hiệu suất nhiệt.
Nguyên lý làm việc
Nén hơi thứ cấp bằng cách sử dụng máy nén hơi ly tâm hoặc thiết bị nén hơi khác để đảm bảo các đặc tính vật lý của nó đáp ứng các yêu cầu để làm nóng hơi;bay hơi sử dụng nó làm hơi nóng chỉ yêu cầu cung cấp hơi mới khi máy được khởi động.Sau khi đi vào hoạt động bình thường, không cần cung cấp hơi mới và không cần (hoặc rất ít) hơi thứ cấp cần ngưng tụ.Do đó, sự bốc hơi MVR về cơ bản làm giảm đáng kể nhu cầu hơi nước nhưng lại tiêu thụ nhiều điện năng hơn.
Các đặc điểm chính
Năng lượng truyền động chính của hệ thống bay hơi MVR là năng lượng điện.Năng lượng điện chuyển thành năng lượng cơ học và cải thiện chất lượng của hơi nước thứ hai, mang lại hiệu quả kinh tế hơn là sản xuất hoặc mua hơi mới.
Trong hầu hết quá trình bay hơi, hệ thống không cần hơi nước mới trong quá trình vận hành.Chỉ cần bù hơi để làm nóng sơ bộ nguyên liệu khi nhiệt năng từ sản phẩm thải ra hoặc chất lỏng mẹ không thể tái chế do yêu cầu của quy trình.
Không cần bình ngưng độc lập để ngưng tụ hơi nước lần thứ hai, do đó không cần nước làm mát tuần hoàn.Tài nguyên nước và năng lượng điện sẽ được tiết kiệm.
So với thiết bị bay hơi truyền thống, chênh lệch nhiệt độ thiết bị bay hơi MVR nhỏ hơn nhiều, có thể đạt được lượng bay hơi vừa phải, cải thiện đáng kể chất lượng sản phẩm và giảm tắc nghẽn.
Nhiệt độ bay hơi của hệ thống có thể được kiểm soát và rất thích hợp để làm bay hơi nồng độ sản phẩm nhạy cảm với nhiệt.
Tiêu thụ năng lượng và chi phí vận hành thấp nhất.
Hoạt động
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy rơm lúa mì được trình bày trong bảng.
Hoạt động của hai quá trình bay hơi để xử lý rượu đen bột giấy
bài báo | 5 trạm hiệu ứng | quá trình bay hơi kết hợp | ||
Nồng độ trước MVR | Trạm bốc hơi 5 hiệu ứng | |||
Nước bay hơi (t / h) | 100 | 64,28 | 35,72 | |
Nồng độ đến (%) | 10 | 10 | 20 | |
Nồng độ ngoài (%) | 45 | 20 | 45 | |
Khu vực thiết bị bay hơi (㎡) | 10000 | 8500 | 4000 | |
Vùng ngưng tụ (㎡) | 800 | / | 300 | |
Sự tiêu thụ | Hơi nước (t / h) | 25 | / | 9 |
Điện (kWh / h) | 500 | 1600 | 180 | |
Nước (t / h) | 900 | / | 350 | |
Chi phí vận hành | RMB / giờ | 4500 | 960 | 1633 |
Khả năng bay hơi nước RMB / T | 45 | 25,93 | ||
RMBx10000 / ngày | 10,8 | 6.2 | ||
RMBx10000 / năm (340 ngày) | 3672 | 2115 |
Lưu ý: Trong dự toán chi phí vận hành: hơi 150rmb / tấn, điện 0,6 rmb / kWh, nước 0,5rmb / tấn.
Việc đầu tư các thiết bị quy trình bay hơi kết hợp tăng lên: thiết bị bay hơi (2500 m2) 375x10000 RMB;Máy nén MVR 400x10000rmb, tổng 775x10000 RMB
Giảm chi phí vận hành hàng năm của quá trình bay hơi kết hợp: 3672-2115 = 1557 (10000RMB)
Tăng thời gian hoàn vốn đầu tư của quá trình bốc hơi kết hợp: 755 ÷ 1557 = 0,5 năm
Có thể thấy rằng lấy quy mô 100 tấn / h làm ví dụ, quá trình bốc hơi kết hợp có thể thu hồi khoản đầu tư tăng thêm trong nửa năm và tiết kiệm 1557 (10000 RMB) mỗi năm trong tương lai, với những lợi ích kinh tế đáng kể.
Bản vẽ nguyên lý làm việc

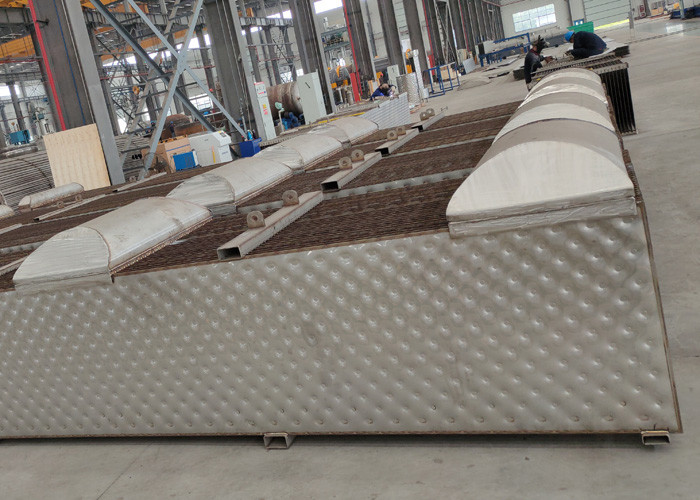

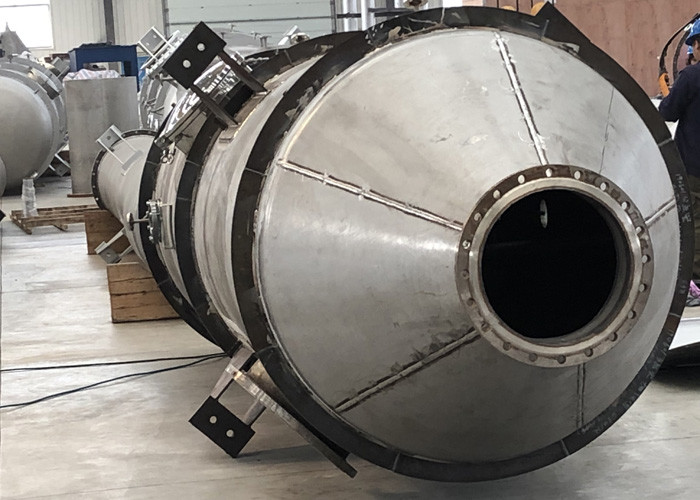

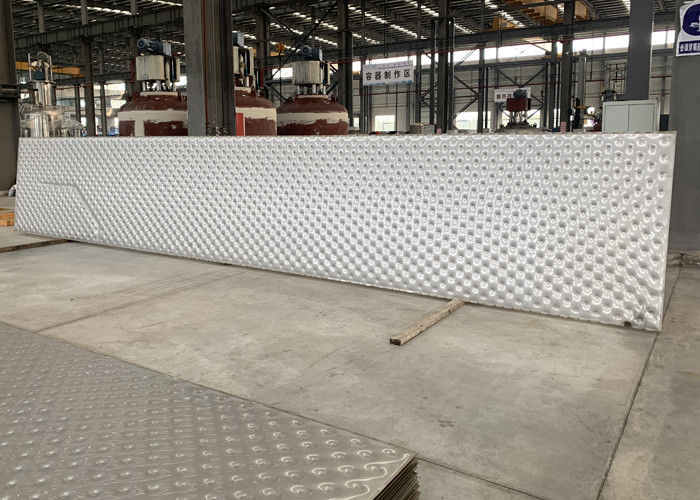

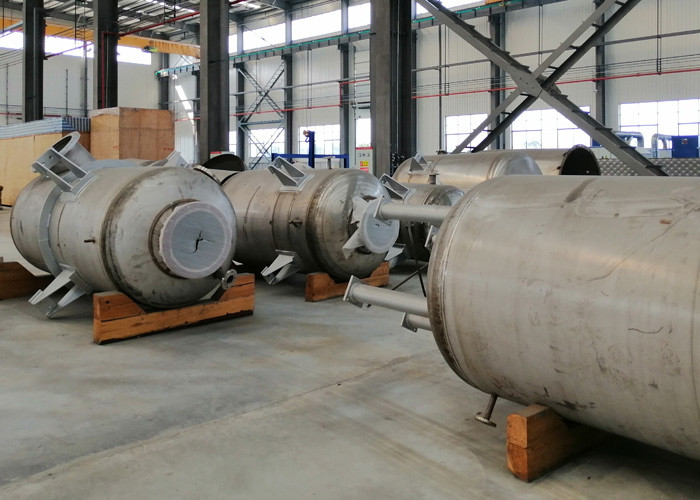

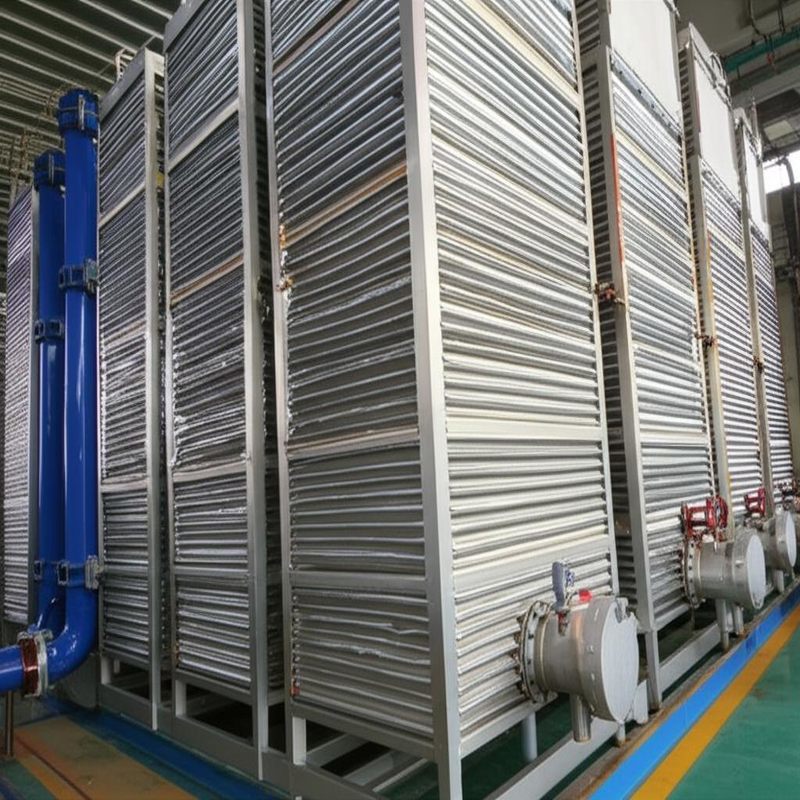

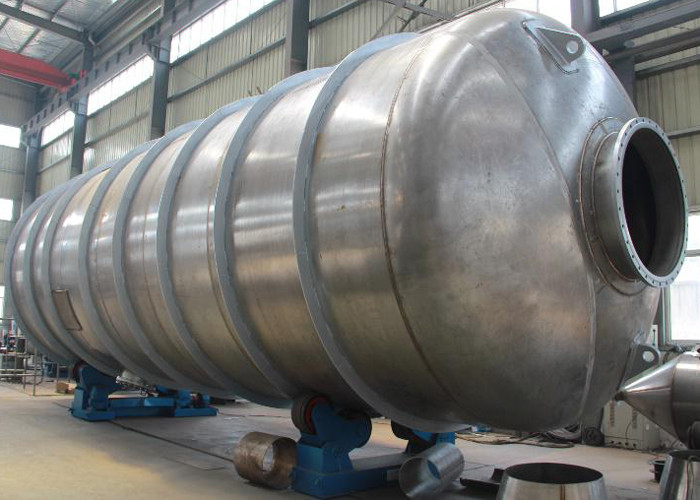

Xưởng
