Bộ trao đổi áo khoác tấm gối Trung Quốc cho thiết bị bay hơi rượu đen màng rơi
Rượu đen
Dịch đen là dịch thải từ quá trình nghiền bột giấy kraft sau khi quá trình nghiền bột hoàn thành.Nó chứa hầu hết các nguyên tố vô cơ nấu ăn ban đầu và chất gỗ bị phân hủy, hòa tan.Loại thứ hai bao gồm axit axetic, axit formic, axit saccharinic, nhiều axit cacboxylic khác (tất cả đều ở dạng muối natri), hemiaellulose hòa tan (đặc biệt là xylan), metanol và hàng trăm thành phần khác.Đó là một hỗn hợp cực kỳ phức tạp.Khoảng 7 tấn dịch đen với 15% chất rắn (khoảng 10% hóa chất hữu cơ và 5% hóa chất vô cơ với tổng chất rắn được sản xuất trên mỗi tấn bột giấy. Dịch đen phải được cô đặc đến hàm lượng chất rắn càng cao càng tốt trước khi đốt trong nồi hơi thu hồi để tối đa hóa khả năng thu hồi nhiệt. Độ nhớt tăng nhanh với nồng độ trên 50%, với rượu đen gỗ mềm có độ nhớt cao hơn rượu đen gỗ cứng. Rượu đen thường được nung ở hàm lượng chất rắn 65%–70%.
THIẾT BỊ Bốc hơi
Ngày nay, có hai loại thiết bị cô quay cơ bản được sử dụng để cô quay rượu đen:
Thiết bị bay hơi màng tăng
Còn được gọi là thiết bị bay hơi dạng ống đứng dài (LTV), thiết kế này đã thống trị ngành công nghiệp trong nhiều thập kỷ và vẫn là hình ảnh phổ biến trong các hoạt động của nhà máy cũ.
Máy làm bay hơi màng rơi (FF)
Thiết kế thiết bị bay hơi này dựa trên các ống hoặc tấm làm bề mặt truyền nhiệt.Rượu được xử lý ở bên trong các đơn vị ống nhưng ở bên ngoài bề mặt truyền nhiệt trong thiết kế tấm.
so sánh
Tên | Loạt tấm gối | Bộ trao đổi nhiệt vỏ và ống | Tấm trao đổi nhiệt có thể tháo rời | Bộ trao đổi nhiệt dạng tấm xoắn ốc |
Nhiệt độ hoạt động | <800℃ | <800℃ | <170℃ | <350℃ |
áp suất tối đa | <60 thanh | <200 thanh | <32 thanh | <25 thanh |
Hệ số truyền nhiệt cho nước[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Ứng dụng trao đổi nhiệt không khí và nước | Phù hợp | Phù hợp | không vừa | phù hợp một phần |
Ngâm trong bể hoặc nước | Phù hợp | phù hợp một phần | không vừa | không vừa |
Hàn bể và lò phản ứng | Áp dụng | không áp dụng | không áp dụng | không áp dụng |
Cài đặt vào lò phản ứng hiện có và các thiết bị khác | ứng dụng linh hoạt | Áp dụng một phần | không áp dụng | không áp dụng |
Tất cả xây dựng hàn | Áp dụng | Áp dụng | không áp dụng | không áp dụng |
Chất lỏng bị ô nhiễm nặng và các ứng dụng khác | Áp dụng | Áp dụng | Áp dụng một phần | Áp dụng |
Trọng lượng trên một đơn vị diện tích | thấp | cao | thấp | cao |
Màng rơi, bình ngưng và thiết bị bay hơi | Phù hợp | Phù hợp | phù hợp một phần | phù hợp một phần |
Sự bay hơi của dung dịch đen là một phần thiết yếu của quá trình thu hồi hóa chất vì nó cô đặc đáng kể chất rắn khô trong dung dịch đen để chất lỏng có thể được đốt cháy hiệu quả trong nồi hơi thu hồi.Nước được loại bỏ khỏi rượu có thể được tách riêng và xử lý để có thể tái sử dụng trong nhà máy – giảm nhu cầu nước ngọt, nước thải và tiết kiệm tiền.

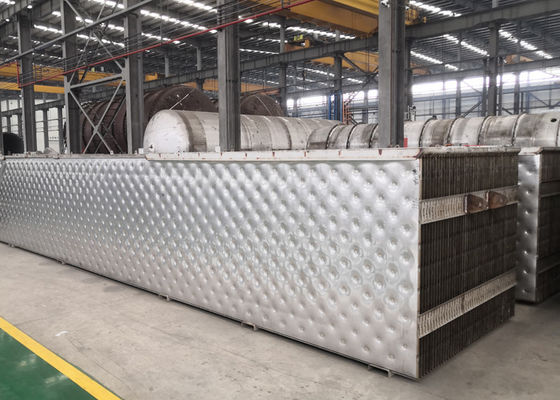

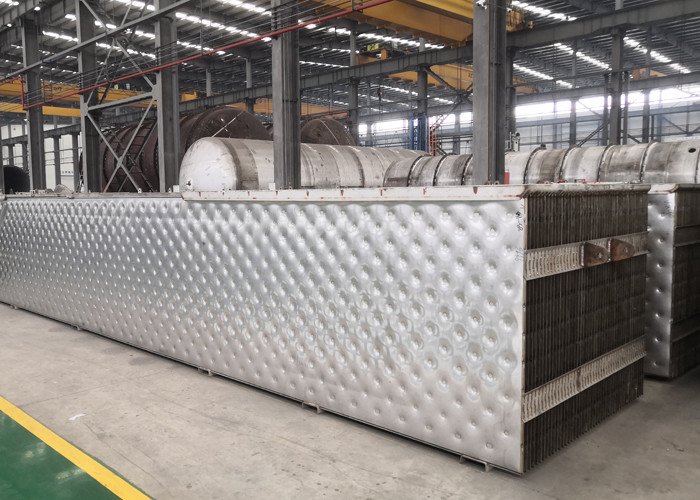

Thiết bị bay hơi và thiết bị cô đặc, với bề mặt làm nóng bằng lamella, rất giỏi trong việc xử lý rượu nấu ăn đã sử dụng hoặc nước thải của nhà máy bằng cách sử dụng lượng năng lượng tối thiểu trong khi tối đa hóa chất rắn khô của sản phẩm, tính sẵn có của nhà máy và chất lượng ngưng tụ.Các bề mặt gia nhiệt lamella vốn không co giãn.Điều này cho phép sử dụng nhiều nguồn nhiệt khác nhau bên trong lamella, cho phép nhà máy lựa chọn kết nối quy trình tiết kiệm năng lượng nhất.

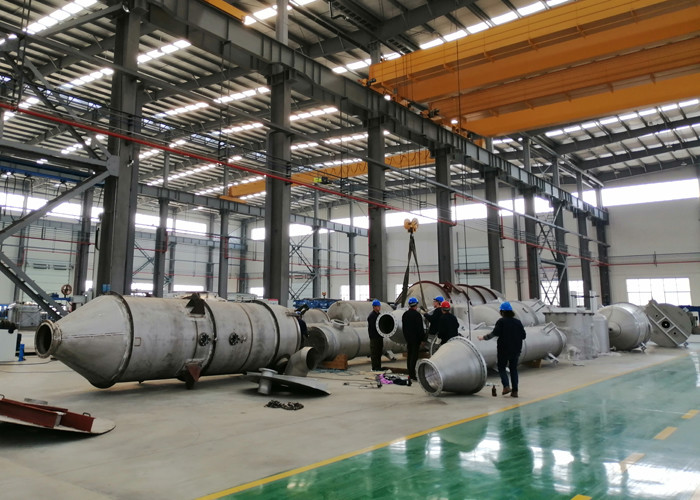

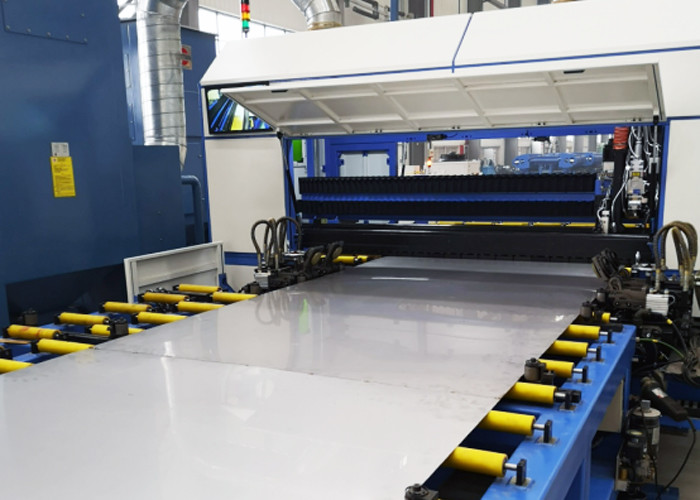

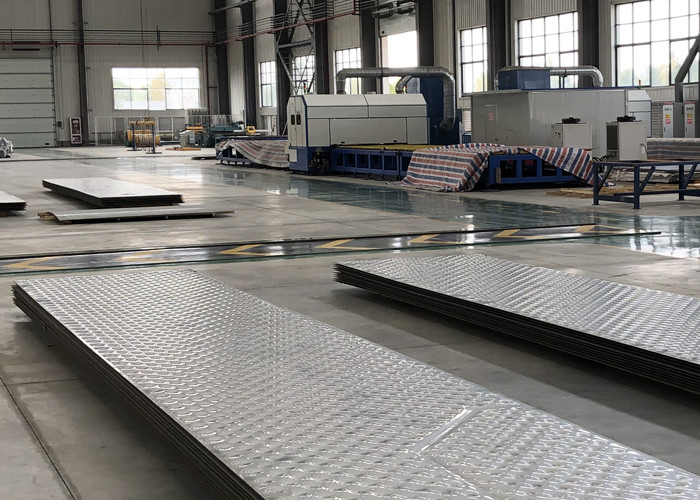

Cơ Sở của chúng tôi và Giấy Chứng Nhận
