Sản xuất giấy Đen Liquor Dimple Jacket Truyền nhiệt

Bộ trao đổi nhiệt tấm gối trong quá trình rượu đen trong quá trình sản xuất giấy

Rượu đen

Rượu đen là chất lỏng thải ra từ quá trình nghiền bột kraft sau khi quá trình nghiền bột hoàn thành.Nó chứa hầu hết các nguyên tố vô cơ nấu ban đầu và chất gỗ bị phân hủy, hòa tan.Loại thứ hai bao gồm axit axetic, axit fomic, axit saccharinic, nhiều axit cacboxylic khác (tất cả đều là muối natri), hemicellulo hòa tan (đặc biệt là xylan), metanol và hàng trăm thành phần khác.Nó là một hỗn hợp cực kỳ phức tạp.Khoảng 7 tấn rượu đen với 15% chất rắn (khoảng 10% hóa chất hữu cơ và 5% hóa chất vô cơ với tổng chất rắn được tạo ra trên một tấn bột giấy. Rượu đen phải được cô đặc đến hàm lượng chất rắn càng cao càng tốt trước khi đốt trong lò hơi thu hồi để tối đa hóa việc thu hồi nhiệt. Độ nhớt tăng nhanh với nồng độ trên 50%, với rượu đen gỗ mềm nhớt hơn rượu đen gỗ cứng. Rượu đen thường được nung ở hàm lượng chất rắn 65% –70%.

Yêu cầu quy trình cơ bản
Sử dụng năng lượng hiệu quả
Hiệu quả tách hơi nước khỏi rượu đen
Tách metanol, xà phòng dầu cao đúng cách
Nồng độ của rượu đen đến 75-85% chất rắn khô

Công nghệ

Thành phần phức tạp vốn có của rượu đen chuyển thành một số yêu cầu thiết kế phụ thuộc lẫn nhau cho các thiết bị bay hơi:
Nhà máy bốc hơi phải truyền nhiệt một cách hiệu quả cho quá trình bay hơi của rượu đen.
Nó phải làm như vậy đồng thời tránh tạo cặn trên bề mặt truyền nhiệt.
Nhà máy bay hơi cũng phải sản xuất đủ các phần cô đặc sạch để đáp ứng nhu cầu của nhà máy bột giấy và khu vực tái đóng cặn, do đó làm giảm đáng kể lượng nước ngọt của nhà máy.
Các thành phần dễ bay hơi và NCG phải được loại bỏ và điều hòa để xử lý an toàn thông qua đốt.

THIẾT BỊ EVAPORATOR
Có hai loại thiết bị bay hơi cơ bản được sử dụng ngày nay để làm bay hơi rượu đen:

Máy bay hơi phim đang lên

Còn được gọi là thiết bị bay hơi thẳng đứng (LTV) dạng ống dài, thiết kế này đã thống trị ngành công nghiệp trong nhiều thập kỷ và vẫn là hình ảnh phổ biến trong các hoạt động của nhà máy cũ.

Máy bay hơi phim rơi (FF)

Thiết kế thiết bị bay hơi này dựa vào ống hoặc tấm làm bề mặt truyền nhiệt.Rượu được xử lý ở bên trong các thiết bị nội nhưng ở bên ngoài bề mặt truyền nhiệt trong các thiết kế dạng tấm.

Thiết bị bay hơi phim rơi bao gồm một bể chứa rượu mà từ đó một thể tích rượu xác định được tuần hoàn liên tục đến đỉnh của bộ phận gia nhiệt

Một thiết bị phân phối, thường là khay hoặc vòi phun trong một số thiết kế, sau đó phân phối dòng chảy của rượu trên toàn bộ bề mặt gia nhiệt.Các lỗ trong đơn vị hình ống hoặc khe cho đơn vị tấm được định vị để cho phép rượu rơi xuống tấm ống hoặc tấm. được cấp.

Sau thiết bị phân phối, một lớp màng mỏng của chất lỏng được thiết lập trên bề mặt gia nhiệt và chảy xuống bể chứa chất lỏng trong khi được làm bay hơi một phần.Tốc độ truyền nhiệt tốt hơn đáng kể, đặc biệt là ở nồng độ cao hơn, khi sử dụng thiết kế màng rơi trên thiết kế màng tăng vì chất lỏng rơi hỗn loạn trên bề mặt gia nhiệt.Bất kỳ yêu cầu làm nóng sơ bộ rượu nào cũng được thực hiện một cách hiệu quả trong thiết kế màng rơi.

Máy tập trung màng rơithực sự là một sự thích ứng cho dịch vụ chất rắn cao của thiết kế thiết bị bay hơi FF đã thảo luận ở trên.Về bản chất, thiết bị cô đặc FF, trong đó quá trình bay hơi diễn ra từ màng chất lỏng bên trong bộ phận gia nhiệt dẫn đến mức độ siêu bão hòa cao được phát triển trong chất lỏng.Điều này có thể dẫn đến sự hình thành quy mô không kiểm soát được do tạo mầm tinh thể quá mức thay vì tăng trưởng tinh thể nhẹ nhàng.
Một số thiết kế bộ tập trung FF thực tế thậm chí không cố gắng kiểm soát sự hình thành cáu cặn trên bề mặt gia nhiệt, mà cung cấp một phương tiện để loại bỏ cặn bẩn đó nhanh hơn nó hình thành và trước khi nó có thể tác động tiêu cực đến công suất hoặc dẫn đến cắm điện.Thiết kế chuyển đổi nhanh, thường được sử dụng với các đơn vị phần tử dạng tấm và dạng ống, dựa vào chiến lược này bằng cách di chuyển liên tục nhiều thân thiết bị cô đặc (hoặc các khoang trong cùng một thân) giữa các vị trí rửa và rượu sản phẩm.

Một cách tiếp cận thiết kế khác liên quan đến việc vận hành bộ tập trung FF ở thông lượng nhiệt thấp để giảm lượng siêu bão hòa phát triển trong rượu trong quá trình truyền nhiệt.Trong trường hợp này phải cung cấp một lượng đáng kể diện tích truyền nhiệt, cũng như tốc độ tuần hoàn tương xứng, để giảm cả AT vận hành và lượng bay hơi cụ thể trên một đơn vị diện tích truyền nhiệt.

Cơ khí nén hơi MVR Tiêu thụ thiết bị bay hơi so với thiết bị bay hơi truyền thống được tính bằng cách làm bay hơi 1T nước

Phương pháp để có 80-85% chất rắn khô?

Vật liệu xây dựng song công
hàm lượng kiềm cao có thể gây ra vết nứt do ăn mòn do ứng suất (SCC)

Thời gian lưu giữ rượu
thiết bị bay hơi cũng hoạt động như một thiết bị phản ứng LHT

Do độ nhớt cao
MP-hơi nước làm phương tiện gia nhiệt
nhiệt độ rượu 175 ℃ trong thiết bị cô đặc cuối cùng

Thiết bị cô đặc và cô đặc nhiều hiệu ứng
Các nhà máy bay hơi đã được chứng minh trong việc lắp đặt trên khắp thế giới.

Có nhiều cấu hình và mô hình khác nhau - từ thiết bị bay hơi sơ bộ đến xe lửa bay hơi đa hiệu ứng - để đáp ứng ngay cả nhu cầu bốc hơi của nhà máy bột giấy hoặc nhà máy xả thải khó khăn nhất.

Ưu điểm chính của thiết bị bay hơi đa hiệu ứng là việc sử dụng các bề mặt gia nhiệt lamella đã được chứng minh cho hiệu quả và độ tin cậy cao.

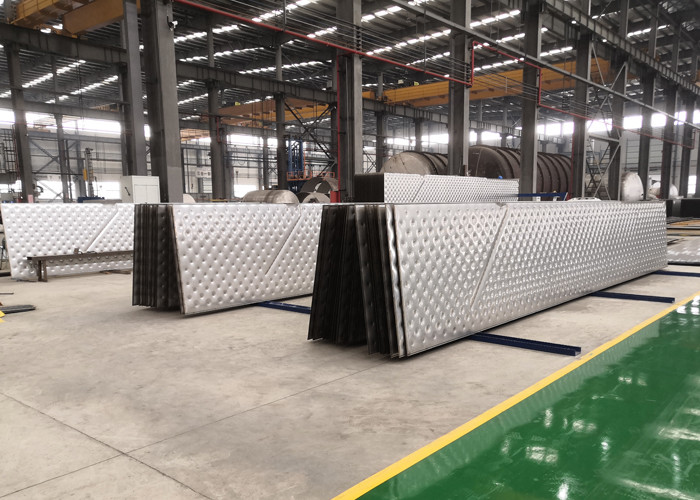

PP-bay hơi-thực vật-lamella
Nhà máy bay hơi

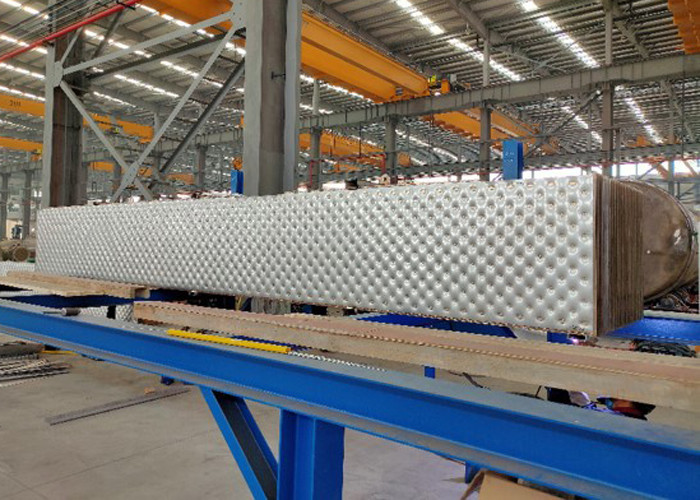

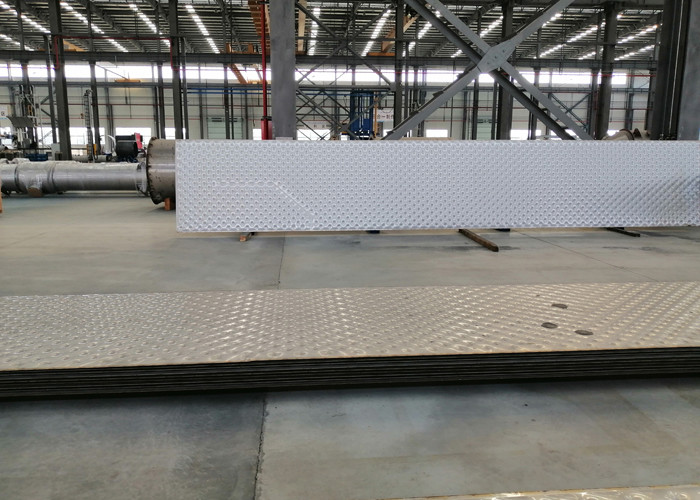

bề mặt sưởi ấm lamella

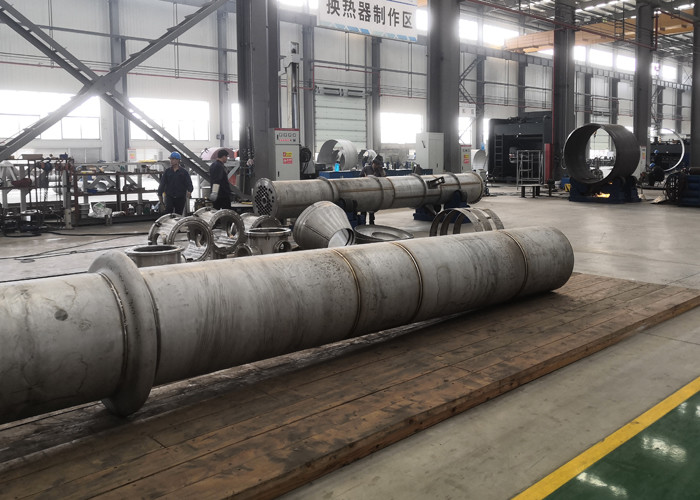

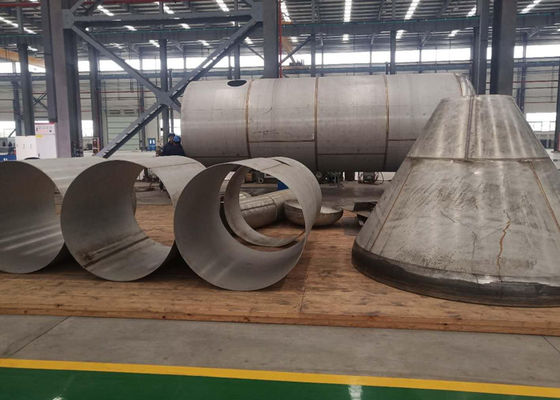

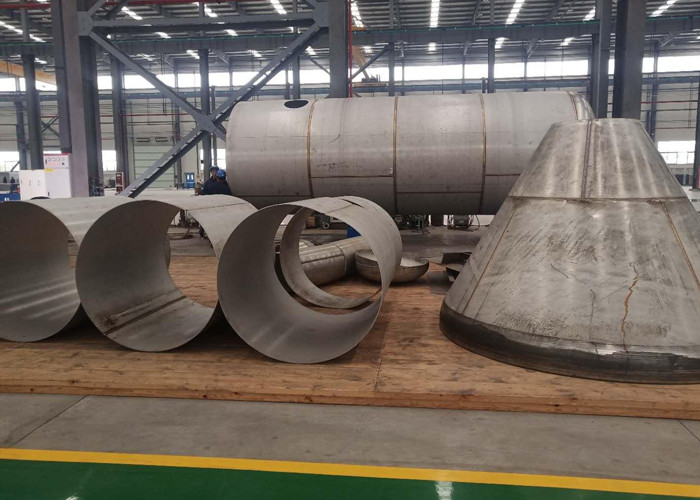

Cơ sở sản xuất của chúng tôi
