Bộ trao đổi nhiệt tấm gối SUS304 Cấu hình nổi đôi đơn ASMI

Gối tấm bán chạy Công suất cao Đơn đôi nổi Hồ sơ nổi áp lực nước Hệ thống làm mát làm mát cụ thể bơm hơi
Sự miêu tả
Bộ trao đổi nhiệt dạng tấm gối là một loại thiết kế bộ trao đổi nhiệt được hàn hoàn toàn, có bề mặt gợn sóng, “hình gối” được hình thành bởi quá trình lạm phát.So với các thiết bị thông thường khác, chẳng hạn như thiết bị trao đổi nhiệt dạng vỏ và ống, tấm và khung, tấm gối là một công nghệ còn khá non trẻ.Do tính linh hoạt về mặt hình học, chúng được sử dụng làm bộ trao đổi nhiệt “kiểu tấm” và làm áo khoác để làm mát hoặc sưởi ấm cho tàu.Thiết bị tấm gối hiện đang được chú ý và triển khai ngày càng nhiều trong ngành công nghiệp chế biến.

Sự thi công
Các tấm gối được sản xuất theo quy trình lạm phát, trong đó hai tấm kim loại mỏng được hàn tại chỗ với nhau trên toàn bộ bề mặt bằngtia lazehoặcphương phap han băng điện trở.Các mặt của tấm được hàn kín bằng đường hàn, trừ các cổng kết nối.Cuối cùng, khoảng trống giữa các tấm kim loại mỏng được tạo áp suất bởi chất lỏng thủy lực gây ra sự hình thành nhựa của các tấm, cuối cùng dẫn đến bề mặt gợn sóng đặc trưng của chúng.

Về nguyên tắc, có hai loại ga gối khác nhau: Đệm nổi đơn và Đệm nổi kép.Trước đây thường tạo thành bức tường đôi củatàu có áo khoác, trong khi sau này được lắp ráp thành một chồng (ngân hàng) để sản xuất bộ trao đổi nhiệt dạng tấm gối.Các tấm gối nổi đơn được hình thành khi tấm đế dày hơn đáng kể so với tấm trên cùng.Tấm trên mỏng hơn biến dạng, trong khi tấm cơ sở vẫn nằm trong mặt phẳng.

Hơn nữa, các tấm gối thường được trang bị mối hàn đường nối "vách ngăn", cung cấp hướng dẫn dòng chảy có mục tiêu trong các kênh của tấm gối trong các trường hợp mà sự phân bố dòng chảy hoặc vận tốc chất lỏng có thể là một vấn đề.Một phương pháp để có được hướng dẫn dòng chảy bằng vách ngăn trong các kênh giữa các tấm gối liền kề trong bộ trao đổi nhiệt tấm gối, gần đây đã được đề xuất trong.

Do cấu tạo của chúng, các tấm gối được làm kín, chúng có độ ổn định cấu trúc cao và quá trình sản xuất chúng chủ yếu được tự động hóa và có tính linh hoạt cao.Tấm gối có thể hoạt động ở áp suất> 100 MPa và nhiệt độ lên đến 800 ° C.

Các thông số kỹ thuật



Các ứng dụng
Ứng dụng của tấm gối là rất rộng rãi, do các đặc tính thuận lợi của chúng như tính linh hoạt hình học cao và khả năng thích ứng tốt với hầu hết mọi quá trình.Việc thực hiện chúng phụ thuộc vào kết cấu bên dưới của chúng, tức là các bờ tấm gối hoặc các bể được bọc tấm gối.Bề mặt bên ngoài tương đối phẳng dễ làm sạch và thích hợp cho các ứng dụng vệ sinh hoặc bám bẩn cao, nhưng bề mặt bên trong có các đường may mịn xung quanh từng vết hàn và không dễ làm sạch, do đó bề mặt bên trong chỉ phù hợp với các chất lỏng không bám bẩn như nước , hơi nước hoặc chất làm lạnh.

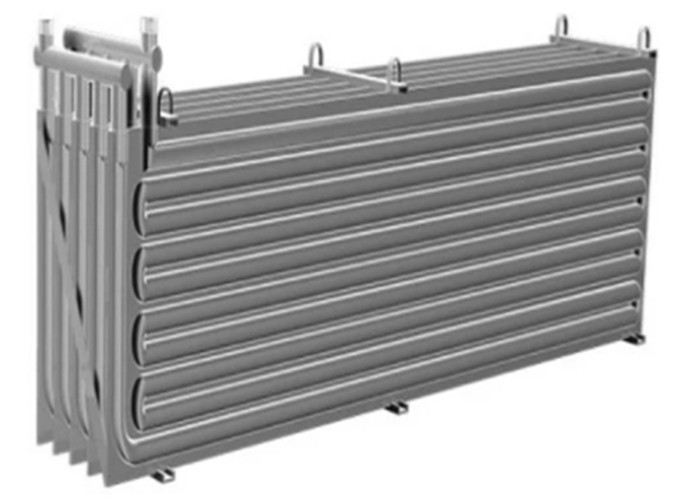

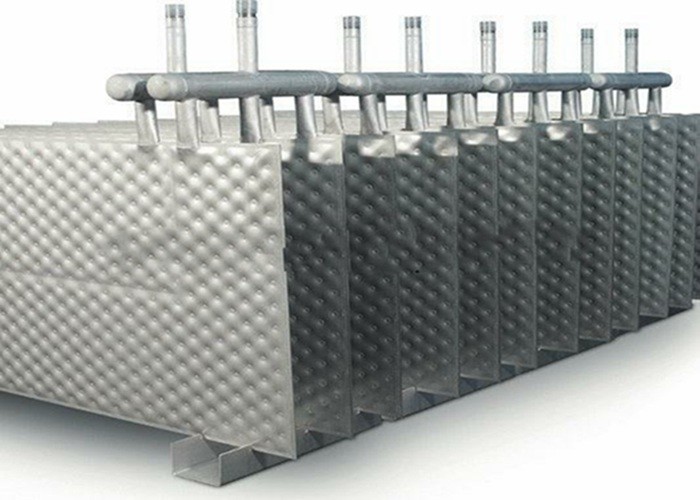

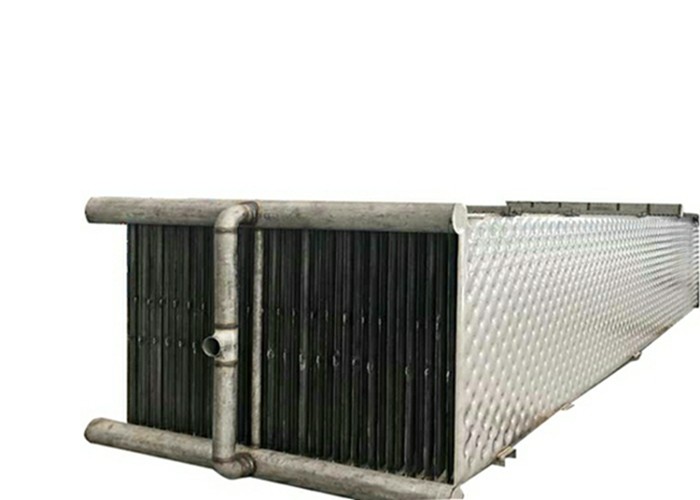

1. Ngân hàng tấm gối (bộ trao đổi nhiệt)
Ngân hàng tấm gối thường được sử dụng trong các ứng dụng liên quan đến chất lỏng-lỏng, khí-lỏng, độ nhớt cao hoặc môi trường bẩn, yêu cầu tổn thất áp suất thấp, ngưng tụ (ví dụ như bộ ngưng tụ trên cùng), bay hơi màng rơi (ví dụ như ngành công nghiệp giấy và bột giấy), nồi hơi, làm lạnh nước , làm khô chất rắn, tạo đá vảy (công nghiệp thực phẩm) và hơn thế nữa.Chúng cũng thường được sử dụng làm thiết bị làm lạnh ngâm (ví dụ như trong mạ điện), trong đó các ngân hàng được ngâm trực tiếp vào bể.Các ngân hàng có thể được xây dựng để cho phép các tấm riêng lẻ được tách ra khỏi chồng, cho phép dễ dàng làm sạch hoặc bảo trì.

2. Gối tấm bọc xe tăng
Ứng dụng rộng rãi nhất của tấm gối cho đến nay là với các bình có áo khoác, vì tính linh hoạt, độ phủ toàn bộ diện tích bề mặt để truyền nhiệt, giữ chất lỏng thấp, chi phí và thời gian sản xuất thuận lợi, và dễ dàng làm sạch, đặc biệt là trong các ứng dụng vô trùng.Bể có thể được trang bị nhiều áo khoác trên bề mặt của nó, bao gồm cả đáy bể, ví dụ như hình nón hoặc đĩa, và có thể bao gồm các vỏ hình trụ bổ sung bên trong bể.Các lĩnh vực thực hiện điển hình của bồn chứa tấm phủ gối là trong ngành công nghiệp thực phẩm và đồ uống và trong ngành công nghiệp hóa chất và dược phẩm.Những chiếc áo khoác này còn được gọi là "áo khoác có má lúm đồng tiền".







FAQ
1. Bạn có dịch vụ OEM?Bạn có cung cấp các bộ phận?Có, chúng tôi làm, miễn là bạn cung cấp cho chúng tôi bản vẽ và yêu cầu chi tiết của bạn.
2. Làm thế nào chúng ta có thể dễ dàng tìm ramost phù hợp với máy ly tâm?Chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm để giúp bạn lựa chọn mô hình, miễn là bạn cung cấp cho chúng tôi các đặc điểm vật liệu gia công chi tiết.

3. Bạn sẽ cử kỹ thuật viên đến lắp đặt và vận hành?Có, chúng tôi có thể, chúng tôi làm rất nhiều dịch vụ, vui lòng tham khảo phần sau bán hàng của chúng tôi.

4. Lợi thế của bạn so với đối thủ cạnh tranh là gì?Chất lượng và kinh nghiệm.Chúng tôi là nhà cung cấp máy ly tâm hàng đầu tại Trung Quốc, thiết kế và cấu trúc của chúng tôi tương tự như nhà cung cấp hàng đầu thế giới Alfa Laval, Westfaliar, Flottweg, v.v.

5. làm thế nào để bạn bảo vệ chất lượng?Nhà máy của tôi là doanh nghiệp nhà nước với hơn 100 năm kinh nghiệm, chính sách vận hành nghiêm ngặt được thực hiện, máy móc gia công tiên tiến đảm bảo độ chính xác của tất cả các bộ phận, công nhân có giấy phép hoạt động, bộ phận gia công đa năng, bộ phận truyền động & điện là thương hiệu nổi tiếng quốc tế.Hàng loạt thử nghiệm và kiểm tra được thực hiện trong toàn bộ công đoạn sản xuất.

6. Chúng tôi có thể thăm người dùng cuối của bạn hoặc liên hệ với họ không?Có, người dùng trong và ngoài nước, chúng tôi có thể cung cấp cho bạn danh sách tên.Bạn có thể đến đó hoặc liên hệ để biết thêm thông tin.
