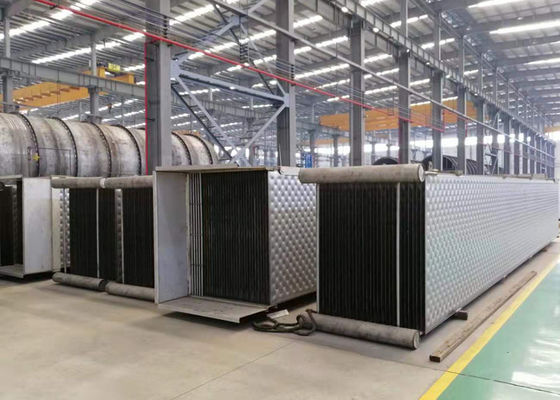

Tấm gối hàn bằng laser công nghiệp Bộ trao đổi nhiệt cho thiết bị bay hơi MVR với mức độ an toàn cao
MVR nén hơi cơ khí công nghiệp
Máy bơm nhiệt sử dụng năng lượng để truyền nhiệt từ nguồn nhiệt độ thấp hơn đến nguồn nhiệt độ cao hơn bằng cách sử dụng năng lượng bổ sung.Đối với máy bơm nhiệt công nghiệp, nguồn nhiệt là nhiệt thải của quá trình.
Hồi nén hơi cơ học (MVR) là một hệ thống bơm nhiệt hở, trong đó áp suất và nhiệt độ của hơi, cùng với nhiệt độ bão hòa tương ứng, được tăng lên bằng cách nén.Giải nén hơi là một biến thể cụ thể của MVR.Khí thải hơi áp suất thấp từ các hoạt động công nghiệp, chẳng hạn như thiết bị bay hơi hoặc lò nấu, thường được thoát ra khí quyển hoặc ngưng tụ trong tháp giải nhiệt, trong khi các hoạt động khác của nhà máy trên cùng một địa điểm có thể yêu cầu hơi áp suất trung gian.Thay vì mở rộng hơi nước áp suất cao qua van tiết lưu để đáp ứng những nhu cầu này, hơi nước thải áp suất thấp có thể được nén cơ học đến áp suất cao hơn để có thể tái sử dụng.Quá trình nén hơi dựa vào một máy nén cơ học để tăng nhiệt độ của nhiệt tiềm ẩn trong hơi để làm cho nó có thể sử dụng được cho các nhiệm vụ của quá trình.Ưu điểm nằm ở chỗ năng lượng nén cần thiết rất nhỏ so với lượng nhiệt tiềm ẩn trong hơi nước tái chế.
Hiệu suất năng lượng của quá trình nén hơi được biểu thị bằng hệ số hiệu suất (COP).COP cho biết tỷ số giữa nhiệt thu hồi thuần và năng lượng được sử dụng bởi máy nén.Trong trường hợp này, nhiệt lượng thực là sản lượng hơi bao gồm sản lượng hơi bổ sung bằng cách phun nước.Các ứng dụng tiết kiệm và tiết kiệm năng lượng điển hình có COP tối thiểu là 3,5.Một số ứng dụng của MVR có COP là 10 hoặc thậm chí cao hơn.
Các yếu tố quan trọng để có COP cao là:
Một tỷ lệ thấp của áp suất hơi nước tuyệt đối.Hướng dẫn cho tỷ lệ tối đa là 6, nhưng trong thực tế hàng ngày, tỷ lệ này là khoảng 3.
Công suất tối thiểu.Hướng dẫn là tối thiểu một tấn hơi mỗi giờ. Phun nước sau khi nén.
Tên |
Gối loại tấm |
Bộ trao đổi nhiệt vỏ và ống |
Bộ trao đổi nhiệt dạng tấm có thể tháo rời |
Bộ trao đổi nhiệt dạng tấm xoắn ốc |
Nhiệt độ hoạt động |
<800 ℃ |
<800 ℃ |
<170 ℃ |
<350 ℃ |
Áp suất tối đa |
<60 bar |
<200 thanh |
<32 thanh |
<25 bar |
Hệ số truyền nhiệt sang nước [W / m2 · ℃] |
3500 |
2700 |
5600 |
2000 |
Ứng dụng của trao đổi nhiệt không khí và nước |
Phù hợp |
Phù hợp |
không vừa |
Phù hợp một phần |
Ngâm trong bể hoặc nước |
Phù hợp |
Phù hợp một phần |
không vừa |
không vừa |
Hàn bồn chứa và lò phản ứng |
Áp dụng |
không áp dụng |
không áp dụng |
không áp dụng |
Lắp đặt vào lò phản ứng hiện có và các thiết bị khác |
Ứng dụng linh hoạt |
Có thể áp dụng một phần |
không áp dụng |
không áp dụng |
Tất cả kết cấu hàn |
Áp dụng |
Áp dụng |
không áp dụng |
không áp dụng |
Chất lỏng bị ô nhiễm nặng và các ứng dụng khác |
Áp dụng |
Áp dụng |
Áp dụng một phần |
Áp dụng |
Trọng lượng trên một đơn vị diện tích |
Thấp |
cao |
Thấp |
cao |
Màng rơi, bình ngưng và dàn bay hơi |
Phù hợp |
Phù hợp |
Phù hợp một phần |
Phù hợp một phần |
tên sản phẩm | Thiết bị bay hơi MVR |
Ứng dụng | Chất thải Nước Sự đối xử |
Tụ điện | Thẳng đứng |
Sự bảo đảm | 12 tháng |
Đặc trưng | Tiết kiệm năng lượng / Chi phí vận hành thấp |
Dịch vụ tùy chỉnh | đúng |

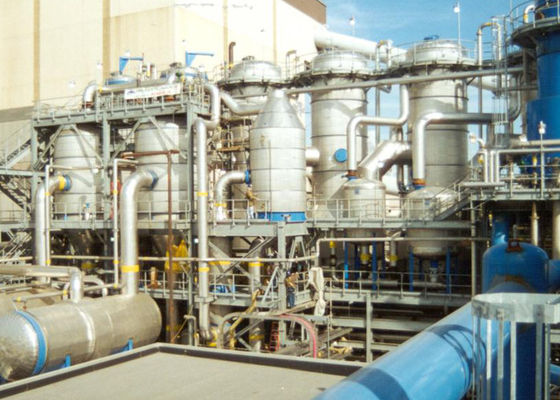

Cơ cấu thiết bị
Thiết bị bay hơi tuần hoàn cưỡng bức hiệu quả kép bao gồm bộ gia nhiệt, bộ tách, bộ tách hơi-lỏng, bình ngưng, bơm chân không, bơm tuần hoàn cưỡng bức, bơm xả, bơm ngưng tụ, tủ điện, bệ vận hành và tất cả các phụ kiện đường ống, van, dụng cụ, v.v.
Lò sưởi: Hai bộ lò sưởi hình ống kiểu đứng kết nối nối tiếp với nhau.Chất lỏng cấp được bơm vào bộ gia nhiệt thứ nhất bằng bơm tuần hoàn cưỡng bức, sau đó đi vào bộ gia nhiệt thứ hai.Chất lỏng được nung nóng chảy xuống trong ống và chảy vào bộ phân tách theo hướng tiếp tuyến, hiệu suất tách hơi-lỏng tốt hơn.
Bộ tách: Loại thẳng đứng, hơi thứ cấp được xả từ phía trên, đi qua bộ tách hơi - lỏng trước khi đi vào bình ngưng.Đáy của thiết bị phân tách được kết nối với một máy bơm tuần hoàn cưỡng bức.
Bộ tách hơi - lỏng: Được sử dụng để ngăn những giọt chất lỏng nhỏ tạo ra trong quá trình bay hơi thoát ra ngoài cùng với hơi thứ cấp, giảm thất thoát chất lỏng cấp và ngăn ngừa ô nhiễm đường ống và nước làm mát.
Bình ngưng: ngưng tụ hơi thứ cấp khổng lồ sinh ra trong quá trình bay hơi thành chất lỏng bằng nước làm mát, làm cho quá trình tập trung diễn ra suôn sẻ.Trong khi đó, tách hơi không ngưng tụ khỏi hơi thứ cấp và nước làm mát, giúp nó dễ dàng được bơm chân không bơm ra ngoài để đảm bảo độ chân không.
Ứng dụng
Chưng cất
Trong quá trình chưng cất, hỗn hợp lỏng của các chất có áp suất hơi và nhiệt độ sôi khác nhau được tách ra.Ví dụ như chưng cất rượu hoặc thu hồi và tinh chế dung môi.
Nồng độ
Sự bay hơi tạo ra một nồng độ của chất đang được xử lý.Trong các ứng dụng như sản xuất sữa cô đặc hoặc nước trái cây, hệ thống bay hơi cũng được sử dụng như một tiền thân của máy sấy trong ngành công nghiệp thực phẩm.
Kết tinh
Trong quá trình kết tinh, các chất được tách ra khỏi nhau bằng cách sử dụng các chất cân bằng dung dịch khác nhau.Các ứng dụng bao gồm khai thác muối và sản xuất phân bón.
Năng lực sản xuất
