Bộ trao đổi nhiệt tấm gối SS304 trong quá trình bay hơi rượu màu đen trong suốt bột giấy

Gối tấm trao đổi thép tấm trong bay hơi rượu màu đen trong suốt bột giấy

Sự miêu tả

Trong những năm gần đây, với sự phát triển vượt bậc của công nghệ nén hơi cơ học (MVR).Công nghệ này đã được sử dụng rộng rãi trong xử lý nước thải (bao gồm rượu đen bột giấy hóa học, APMP & BCTMP và nước thải bột giấy cơ học hóa học khác), công nghiệp thực phẩm, khử muối nước biển và các lĩnh vực khác.

Rượu đen

Black Liquor rom các máy giặt cổ phiếu màu nâu thường ở mức 13-18% TS.Hầu hết hàm lượng nước này phải được làm bay hơi để tạo ra vật liệu có chất rắn đủ cao để hỗ trợ quá trình đốt cháy hiệu quả trong lò hơi thu hồi, thường là từ 65% đến 80% TS.

Trong quá trình bay hơi đến mức chất rắn này, các thành phần dễ bay hơi khác nhau (các hợp chất lưu huỳnh, metanol, v.v.) được giải phóng khỏi rượu và phải được tách ra khỏi chất ngưng tụ để cho phép tái sử dụng trong sợi xơ và tái sơn.Từ quan điểm này, nhà máy bốc hơi thực sự đóng vai trò như một "nhà máy sản xuất nước" trong nhà máy.Rượu đen cũng chứa một phần đáng kể các hợp chất vô cơ, trong quá trình bay hơi, đạt đến giới hạn hòa tan và có thể đóng cặn trên bề mặt truyền nhiệt của thiết bị bay hơi làm hạn chế đáng kể công suất hoạt động của nhà máy bay hơi và của toàn bộ đảo thu hồi.

Bay hơi

Sứ mệnh:

Làm bay hơi chất lỏng màu đen yếu để tách nước và tạo ra chất lỏng màu đen mạnh có sản phẩm dễ cháy

Ba quá trình chính xảy ra trong thiết bị bay hơi là:

Rượu đen + nhiệt đến Rượu đen mạnh + Nước + Hơi nước

Nước ngưng + Hơi nước để làm sạch + Nước ngưng bẩn + NCG

Rượu đen đến Rượu đen + Xà phòng (chỉ gỗ mềm)

Tiêu thụ hơi nước bốc hơi đa hiệu ứng

NHIỀU CÔNG TÁC ĐÁNH GIÁ HIỆU QUẢ
Máy làm bay hơi rượu đen sử dụng sự tiếp xúc gián tiếp với hơi nước ngưng tụ (hoặc hơi nước) ở một mặt của bề mặt truyền nhiệt để làm bay hơi nước từ rượu đen lưu thông ở mặt kia.Như với tất cả các thiết bị trao đổi nhiệt gián tiếp, sự truyền nhiệt tổng thể giữa hơi nước ngưng tụ và dịch đen được điều chỉnh bởi mối quan hệ cơ bản:
Q = Ux AxAT
Trong phương trình này, dòng nhiệt Q đại diện cho lượng truyền nhiệt có thể thực hiện được.Như đã trình bày, dòng nhiệt này phụ thuộc vào hệ số truyền nhiệt tổng thể U, lượng diện tích truyền nhiệt A có sẵn để ngưng tụ hơi tới và chênh lệch nhiệt độ AT giữa hơi ngưng tụ và chất lỏng đen trong thiết bị bay hơi.Bất kỳ sự giảm nào về U, A hoặc AT sẽ trực tiếp dẫn đến giảm Q. Sự bay hơi chỉ có thể diễn ra khi nhiệt được thêm vào (dưới dạng hơi nước ngưng tụ) vào một diện tích bề mặt và AT được thiết lập trên diện tích bề mặt đó.
Hệ số truyền nhiệt U đại diện cho tốc độ truyền nhiệt được thực hiện trên bề mặt nhất định trong các điều kiện hoạt động của thiết bị bay hơi. Nó là một số phức thay đổi theo vật liệu và chất lượng của bề mặt gia nhiệt, nhiệt độ, nồng độ và độ nhớt của rượu đen và mức độ hỗn loạn trong rượu.Hệ số truyền nhiệt bị ảnh hưởng bất lợi bởi cáu cặn và cặn bám trên bề mặt truyền nhiệt, bởi sự hỗn loạn thấp và cũng bởi độ hoàn thiện và độ dày của bề mặt truyền nhiệt.
Thiết bị bay hơi nhiều hiệu ứng (MEE) luôn được sử dụng trong dịch vụ rượu đen.Thuật ngữ hiệu ứng đa bội sinh ra từ việc sử dụng hiệu quả nhiều năng lượng để thực hiện nhiệm vụ bay hơi.Trong cấu hình như vậy, hơi nước chỉ được ngưng tụ trong thiết bị bay hơi hiệu ứng đầu tiên, tạo ra hơi sau đó được đưa đến ngưng tụ trong hiệu ứng thứ hai, nơi diễn ra quá trình bay hơi bổ sung.Sau đó, quá trình này có thể được lặp lại cho đến khi đạt đến thiết bị bay hơi hiệu ứng cuối cùng, nơi các hơi sinh ra được ngưng tụ trong bình ngưng sử dụng nước làm mát.
Việc tạo ra hơi nước trong nhà máy Kraft là một chi phí vận hành đáng kể và phải cố gắng hết sức để duy trì việc sử dụng nó.Cho đến nay, nhà máy bay hơi là nơi tiêu thụ chính của hơi nước đó để loại bỏ nước khỏi chất lỏng màu đen yếu. MEE.

Ứng dụng Công nghệ MVR:

Khi nồng độ của chất lỏng bay hơi được nâng lên và nhiệt độ sôi của nó được nâng lên trong một giới hạn nhất định, ví dụ, khi nồng độ của chất lỏng đen bay hơi dưới 20%, nhiệt độ sôi được nâng lên không quá 1,5 ℃.

Nó được sử dụng ở những khu vực hoặc xí nghiệp có giá điện rẻ và năng lượng nhiệt đắt.

Ứng dụng công nghệ làm bay hơi rượu đen của bột giấy
Lấy ví dụ về sự bay hơi của dịch đen từ bột rơm lúa mì, quá trình bay hơi kết hợp của công nghệ MVR và bay hơi đa hiệu ứng được so sánh với quá trình bay hơi đa hiệu ứng.Cac chi tiêt như sau.

2.1 các thông số chính và sơ đồ bay hơi

Kết quả cho thấy tốc độ dòng của dung dịch đen loãng là 128,6t / h, nhiệt độ của dung dịch đen loãng là 70 ℃, nồng độ của dung dịch đen loãng là 10%, nồng độ của dung dịch đen đậm đặc là 45%, và độ bay hơi nước là 100t / h.Quá trình bay hơi đa hiệu ứng là trạm bốc hơi 5 hiệu ứng, và quá trình bay hơi kết hợp là cô đặc trước MVR + trạm bốc hơi 5 hiệu ứng.

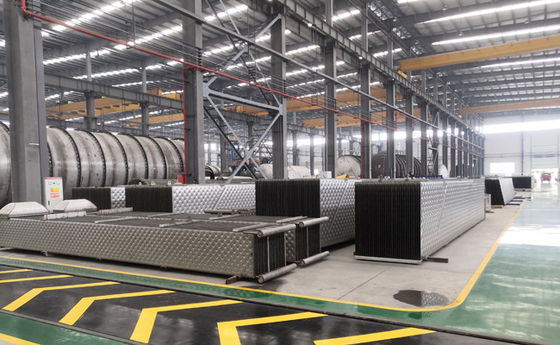

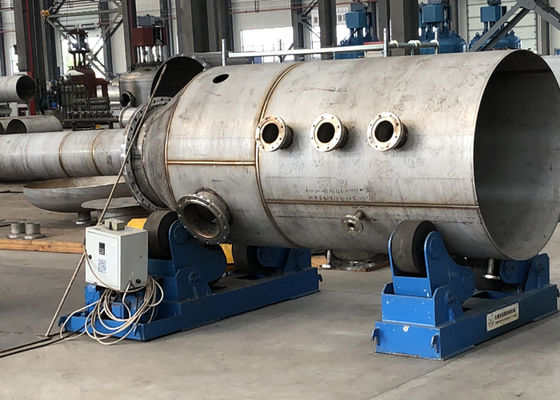

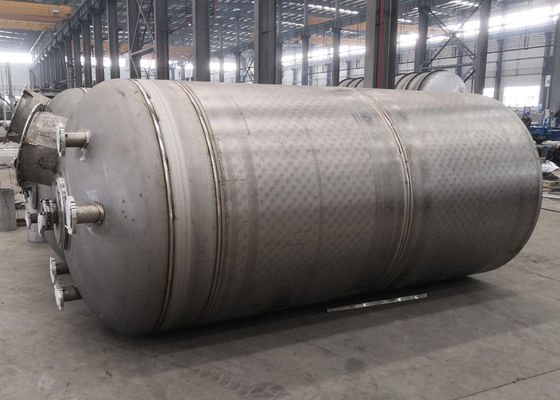

Năng lực sản xuất của chúng tôi
