Tổng quan
Một tấm pillow plate (còn gọi là tấm trao đổi nhiệt dạng dimple hoặc cavity) được làm từ hai tấm kim loại—thường là thép không gỉ—được hàn laser và sau đó thổi phồng để tạo ra các kênh dòng chảy bên trong. Khi được tích hợp vào một thiết bị kết tinh, các tấm này loại bỏ hoặc thêm nhiệt một cách chính xác để thúc đẩy quá trình bão hòa và phát triển tinh thể với các gradient nhiệt ổn định, có thể kiểm soát.
Lưu ý: Trang này trình bày các nguyên tắc kỹ thuật và các tùy chọn cấu hình thay vì bất kỳ dữ liệu độc quyền cụ thể nào của nhà cung cấp nào. Nhiệm vụ cuối cùng, diện tích và thủy lực phải được xác nhận bằng thiết kế và thử nghiệm cụ thể của dự án.
Phần Pillow Plate (Hàn Laser)
Các kênh “pillow” hàn laser làm tăng độ nhiễu loạn và diện tích bề mặt, cải thiện khả năng truyền nhiệt trong khi vẫn giữ cấu trúc nhỏ gọn và có thể làm sạch.
Cách thức hoạt động
Các bước xử lý
- Chuẩn bị nguyên liệu: Lọc và điều chỉnh nước muối để đạt độ tinh khiết mục tiêu.
- Kiểm soát nhiệt: Tuần hoàn môi trường gia nhiệt/làm mát bên trong các tấm pillow plate để tạo ra độ bão hòa được kiểm soát (làm mát hoặc bay hơi một phần).
- Tạo mầm và phát triển: Duy trì nhiệt độ và thời gian lưu ổn định để đạt được thói quen tinh thể và phân bố kích thước mong muốn.
- Tách rắn–lỏng: Tách tinh thể khỏi dung dịch mẹ; rửa và sấy khô theo thông số kỹ thuật.
Tại sao Pillow Plates
- Mật độ diện tích truyền nhiệt cao
- Hình học ít bám bẩn với các kênh trơn tru
- Cấu trúc chắc chắn, hàn hoàn toàn
- Hình dạng linh hoạt cho bể, tường hoặc tấm ngâm

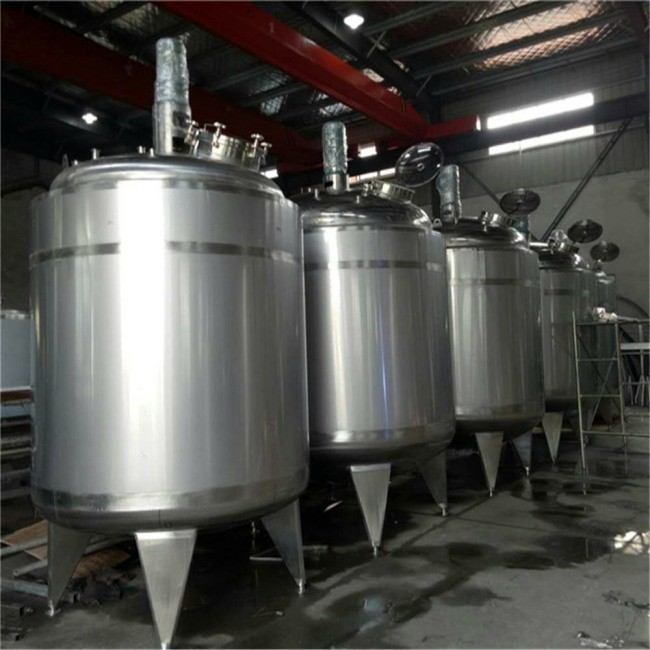

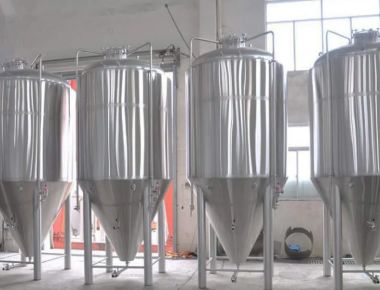

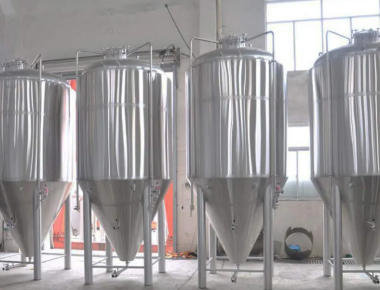

Thiết bị kết tinh làm mát — Ví dụ công nghiệp
Các tấm pillow plate có thể được sử dụng làm áo khoác, tấm ngâm hoặc lớp lót tường để thúc đẩy quá trình làm mát có kiểm soát trong các thiết bị kết tinh công nghiệp đối với muối và các sản phẩm liên quan.
Ứng dụng
- Kết tinh muối biển và nước muối
- Thu hồi muối công nghiệp và đánh bóng ZLD
- Nước muối xử lý (NaCl, muối hỗn hợp) với vật liệu chống ăn mòn
- Kết tinh liên tục hoặc theo mẻ từ thí điểm đến quy mô đầy đủ
Kỹ thuật & Tùy chọn
Vật liệu thường bao gồm thép không gỉ (ví dụ: 304/316L) hoặc các loại hợp kim/duplex cao hơn cho môi trường giàu clorua hoặc khắc nghiệt. Hình học tấm (khoảng cách hàn, chiều cao dập nổi, đường dẫn dòng chảy) được điều chỉnh để cân bằng hệ số truyền nhiệt và giảm áp suất. Nhiệm vụ nhiệt, lựa chọn môi trường (nước nóng, hơi nước, dầu nhiệt, nước lạnh) và các chiến lược làm sạch tại chỗ được thiết kế theo hóa học nguyên liệu và mục tiêu chất lượng tinh thể.
Để biết kích thước chi tiết (nhiệm vụ, diện tích, ∆T, phần bù bám bẩn, thủy lực), chúng tôi cung cấp một gói thiết kế cụ thể cho dự án sau khi nhận được phân tích nguyên liệu, nhiệt độ vận hành, tiện ích và mục tiêu sản xuất.

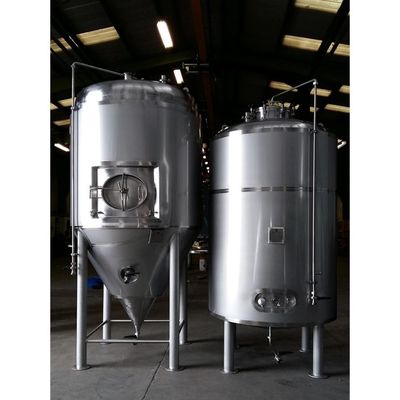

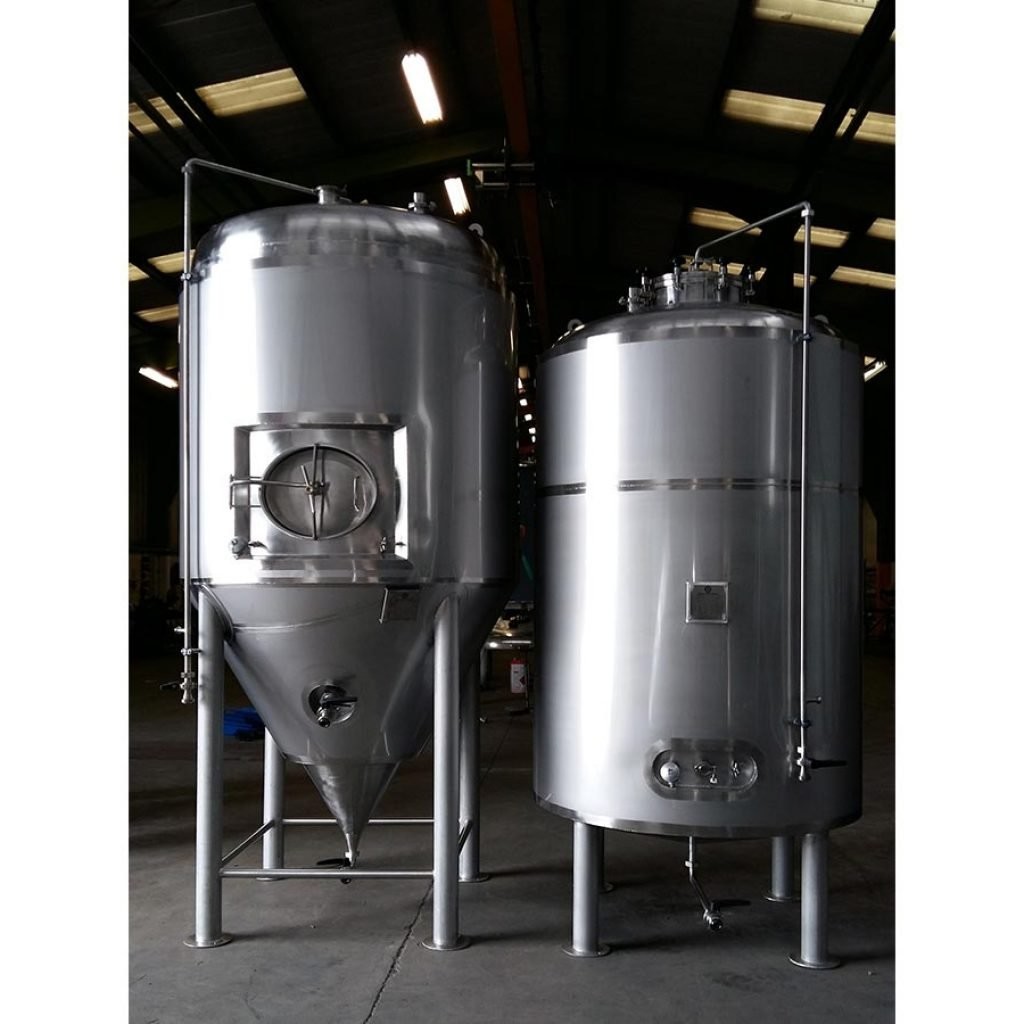

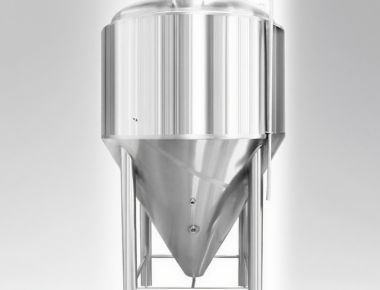

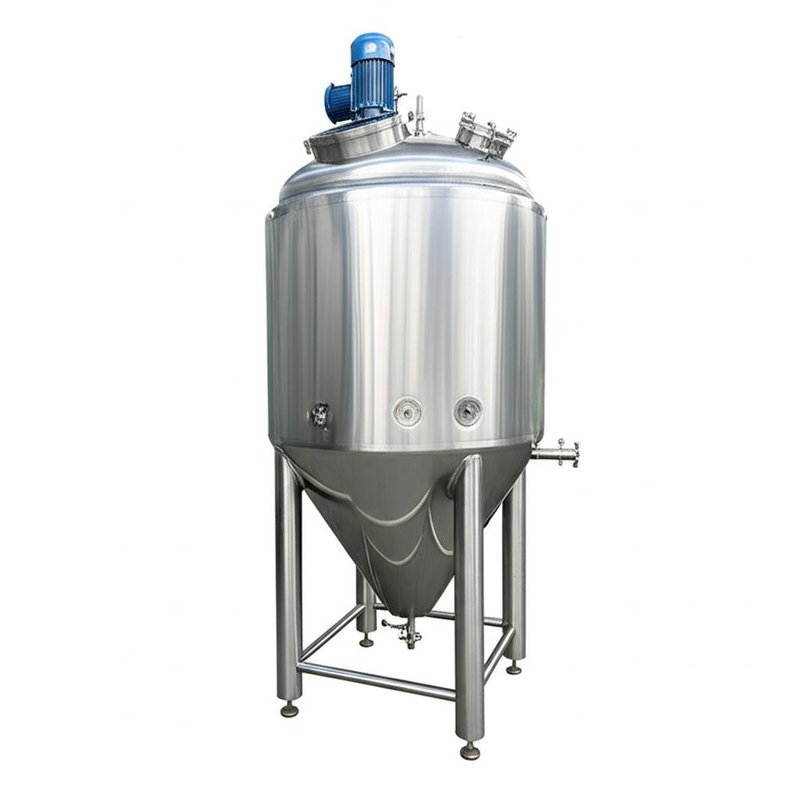

Bình chứa có áo khoác Pillow Plate
Các bể có áo khoác với các tấm pillow plate cung cấp thông lượng nhiệt đồng đều cho các thiết bị kết tinh và bể dung dịch mẹ, hỗ trợ sự phát triển ổn định và phân bố kích thước tinh thể có thể tái tạo.
Chất lượng, làm sạch và vận hành
- Chất lượng tinh thể: Làm mát/bay hơi có kiểm soát để điều chỉnh thói quen và kích thước; tránh dung dịch mẹ bị bao gồm.
- Khả năng làm sạch: Các kênh hàn trơn tru và các tấm có thể tháo rời/dễ tiếp cận hỗ trợ việc làm sạch định kỳ chống lại sự đóng cặn.
- Tự động hóa: Giám sát nhiệt độ, thời gian lưu và mật độ bùn ổn định sản xuất và sử dụng năng lượng.
